1．终传动装置结构

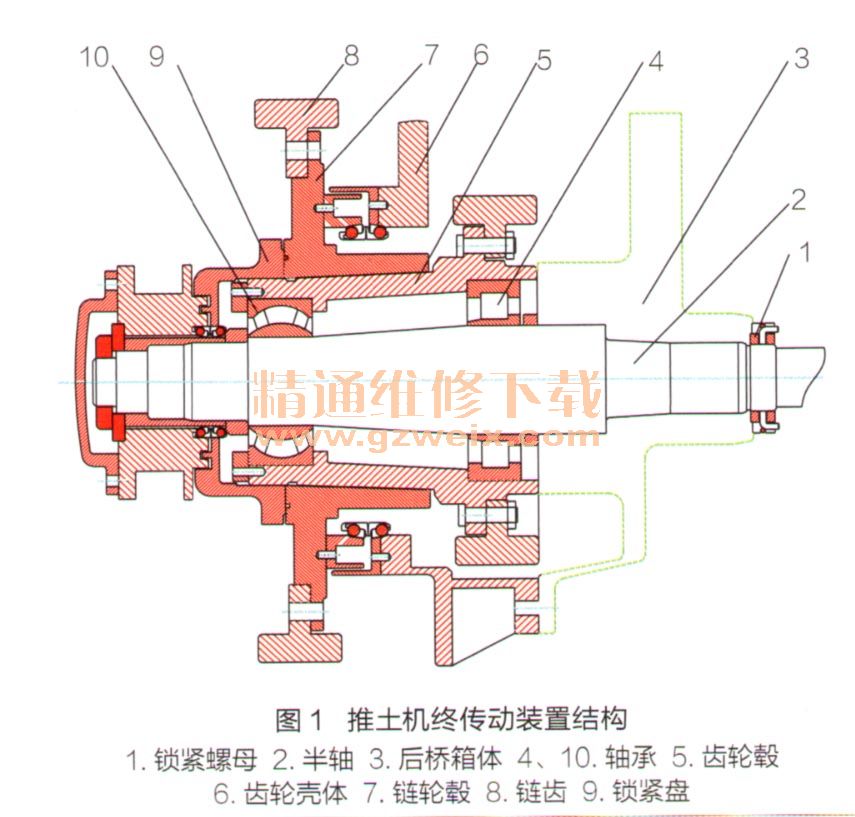

    推土机终传动装置的主要作用是将发动机传来的高转速小扭矩转化为低转速大扭矩，以实现推土机行走。其主要由锁紧螺母1、半轴2、后桥箱体3、轴承（4、10）、齿轮毂乐齿轮壳体民链轮毂7、链齿8、锁紧盘9等组成，如图1所示。

      半轴2需先使用油压机将其与后桥箱体3压装在一起，再使用锁紧螺母1紧固。半轴2与齿轮毂5之间安装了轴承4和轴承10，齿轮毂5可绕半轴2旋转。链轮毂7内孔和齿轮毂5外径设有锥形花键，也需使用油压机连接在一起，锁紧盘9用于防止链轮毂7轴向窜动。链轮毂7与齿轮壳体6之间设有2个浮动油封，用于防止终传动内部润滑油外泄。链轮毂7与链齿8通过螺栓连接在一起。链齿8用于驱动行走履带链轨，实现推土机行走。

    2．改进前的压装工装
    链轮毂和齿轮毂的花键为锥形结构，为保证锥形结构安装到位，组装前，须先使用普通油压机将链轮毂和齿轮毂进行预压装，再用千分尺测量链轮毂压装入齿轮毂的长度并记录下来，然后将链轮毂和齿轮毂分解开。

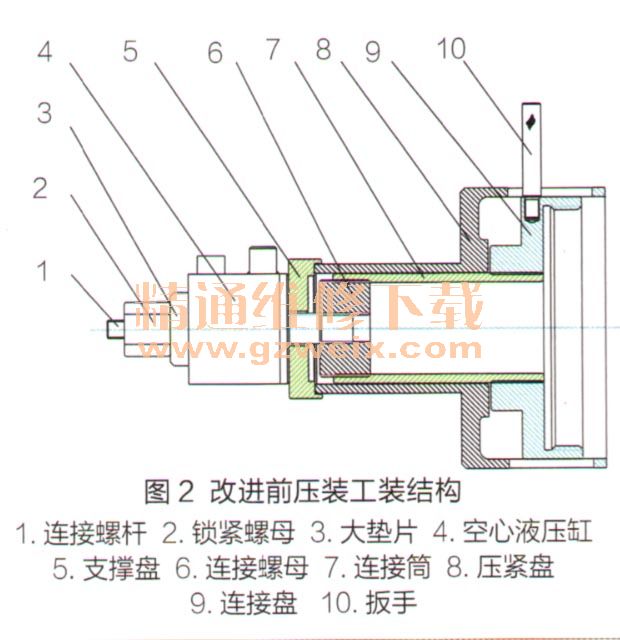

    改进前的压装工装由连接螺杆1（高强度钢制作）、锁紧螺母2、大垫片3、空心液压缸东支撑盘5、连接螺母6、连接筒7、压紧盘8、连接盘9、扳手10组成，如图2所示。

    该工装压装链轮毂方法如下：首先，将连接螺杆1、连接螺母6、连接筒7、连接盘9、扳手10通过其内、外螺纹连接成组件；其次，将该组件穿过半轴，拧动扳手10使连接盘9与齿轮毂的螺纹连接在一起；再次，将压紧盘8套在连接筒7上并压紧链轮毂，将连接螺母6与连接螺杆1连接，将支撑盘5、空心液压缸4、大垫片3松套于连接螺杆1上；最后，拧动锁紧螺母2，使锁紧螺母2推动大垫片孰空心液压缸4、支撑盘5、压紧盘8顶紧链轮毂，此时驱动空心液压缸4活塞收缩，即可将链轮毂压紧达到规定的压装力。
      改进前的压装工装零部件较多，操作繁琐，仅适用于链轮毂和齿轮毂压装力比较小的推土机。当链轮毂和齿轮毂所需压装力较大时，连接螺杆容易损坏，既不安全又达不到工艺要求。

    3．改进后的压装设备
    针对改进前压装工装存在的缺陷，为提高推土机链轮毂和齿轮×压装效率和质量，我们研制了1种用于大功率推土机链轮毂和齿轮×的压装设备。该压装设备由压装工装和液压泵站2部分组成（改进前、后液压泵站相同），其组成及使用方法如下所述。
   （1）组成

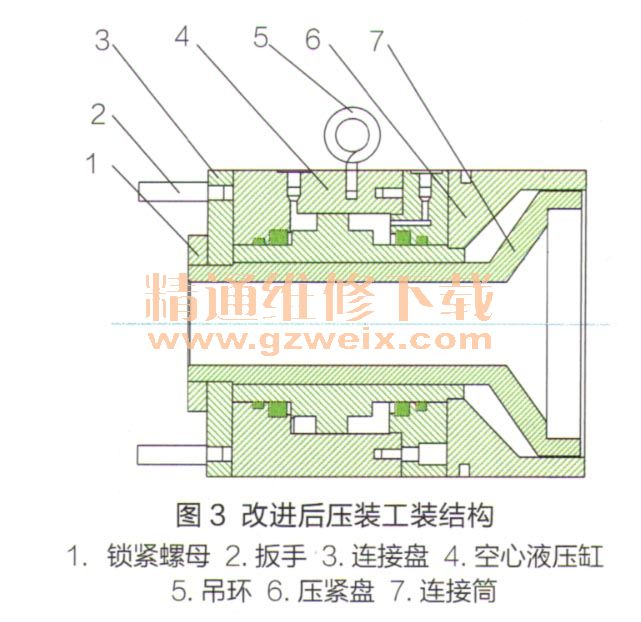

    压装工装改进后的压装工装主要由锁紧螺母1、扳手2、连接盘3、空心液压缸4、吊环5、压紧盘6、连接筒7等组成，如图3所示。

    该工装组装方法如下：首先，将压紧盘6、空心液压缸4套在连接筒7上；其次，将连接筒7、连接盘3、扳手2通过其内、外螺纹组装在一起；最后，将锁紧螺母1通过螺纹与连接筒7连接，并对连接盘3进行限位，即完成组装。

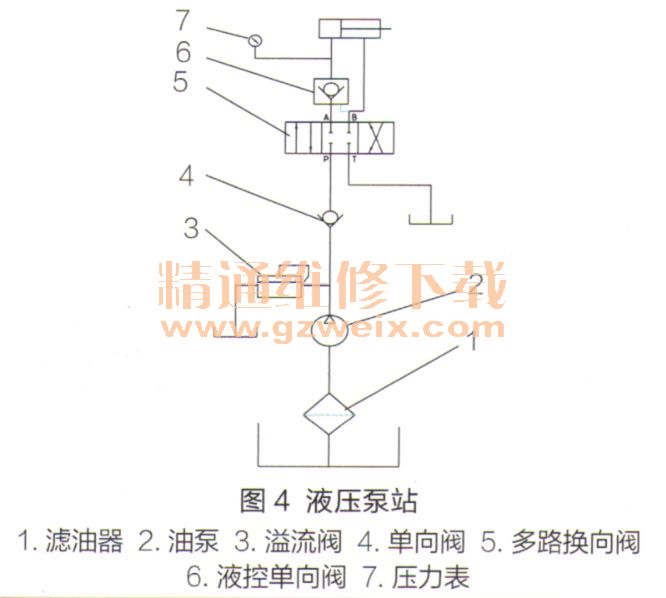

    液压泵站给改进后的压装工装提供动力的液压泵站主要由过滤器1、油泵2、溢流阀3、单向阀4、多路换向阀5、液控单向阀6、压力表7等组成，如图4所示。
