沃尔沃L220E装载机快速换斗装置的改进
来源:工程机械与维修  作者:佚名  2017-07-03 08:14:24

    我公司沃尔沃L220E型装载机主要用于港区矿石、煤炭和粮食等货物的装车、攒堆作业,该型装载机设有快速更换铲斗装置。在使用过程中我们发现,该快速换铲斗装置的换斗缸容易损坏,为此我们对其结构进行厂改进。

    1.快速换斗装置结构
    (1)铲斗
    装卸铲斗前,驾驶员可根据装运货物的种类更换不同容量的铲斗,以适应作业要求。如铲装比重较大的0石时,可换装斗容量5.7m3的铲斗;铲装比重较小的煤炭、粮食时,为避免人马拉小车,可换装8.2 m3的铲斗,从而提高铲装效率。
    (2)快换支架

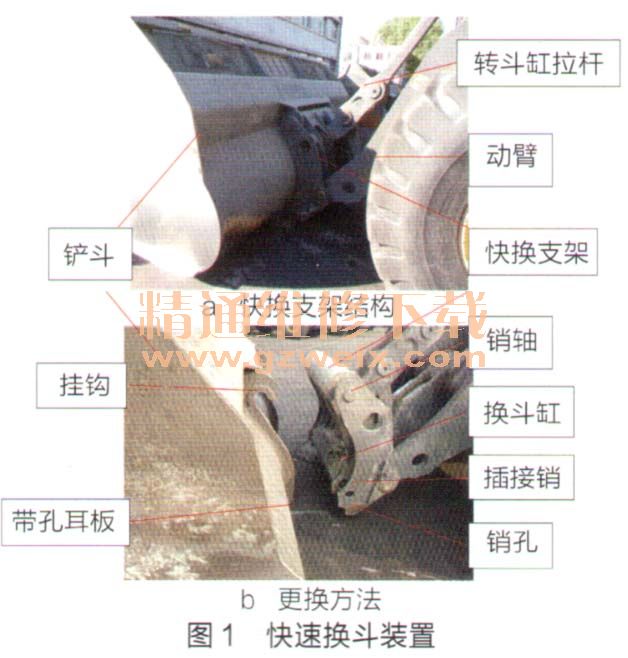

    该装载机快速换斗装置设有快换支架,如图1所示。快换支架上设有3个销轴,下面2个销轴与装载机动臂铰接,上面1个销轴与转斗缸拉杆铰接。通过这3个销轴将快换支架安装在装载机动竹上,并可在转斗缸推动下使快换支架带动铲斗俯仰摆动。

    (3)连接销轴
    装载机铲斗后板上部设有2个挂钩,下部设有2个带孔耳板。快换支架上部设有2个销轴,用于将铲斗后板上部2个挂钩挂接在这2个销轴上。快换支架卜面有2组销孔和2个插接销,这2个插接销分别连接在1个双作用换斗缸的活塞杆及缸筒上。
    当换斗缸活塞杆仲出时,可带动2个插接销移动,先穿过快换支架上的销孔,再穿过铲斗后侧上耳板的销孔。通过这2个插接销可将铲斗下部与快换支架下部连接,使装载机铲斗同定在快换支架上。
    (4)换斗方法
    装载机换装铲斗时,驾驶员只需坐在驾驶室内操纵装载机,将快换支架上部销轴对准铲斗后板上的挂钩,将铲斗微微挑起,并操纵仪表板上的换斗按钮,即可完成安装铲斗下作,无需搬运铲斗,也无需机上、机下来回跑:快速换斗装置既降低了装载机驾驶员的劳动强度,又提高了换装铲斗的效率。

    2.改装原因

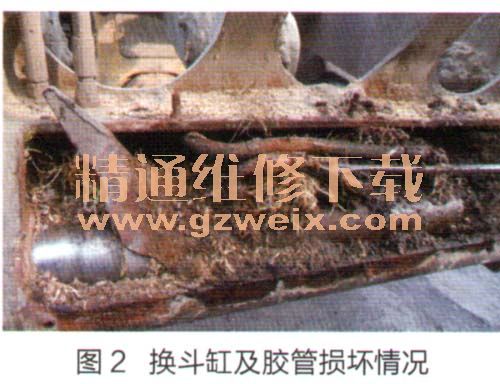

    虽然快速换装铲斗提升了装载机生产效率,但是在多年的使用过程中我们发现,该装载机快速换斗装置存在设计缺陷,不适用于我港口:具主要缺陷是:换斗缸及其液压胶管容易损坏,需经常更换,造成液压油入帚泄漏、维修成木过高,同时还存在重大机械事故隐患。换斗缸及胶管损坏情况如图2所示。

    我们分析换斗缸及其液压胶管容易损坏的原因有以下2点:
    一是液压胶管磨损快。该装载机换斗缸为单出杆液压缸,换斗缸活塞杆将左侧连接销顶至铲斗左侧耳板的销孔后,换斗缸缸筒需向右移动,将右侧连接销顶至右侧耳板的销孔内。换斗一缸不能固定,需左、右位移,才能将左、右侧的连接销顶到限定位置。在移动过程中,固定在换斗缸缸筒上的液压胶管需要跟随换斗缸移动,造成胶管受到挤压和摩擦,久而久之导致液压胶管磨、损液压油泄漏。二是斗杆易拉伤。虽然换斗缸安装在快换支架的换斗缸槽内,井设有盖板将换斗缸遮盖,但是装载机作业环境恶劣,粉尘严重,矿石、煤炭时常塞满换斗缸安装槽,使换斗缸及其活塞杆在矿石包裹中移动,造成活塞杆出现严重拉痕,需频繁更换换斗缸油封。粉尘、矿石、煤炭吸附湿润空气,使换斗缸表面腐蚀严重,多根换斗缸因此无法修复而更换总成。

[1] [2]  下一页
