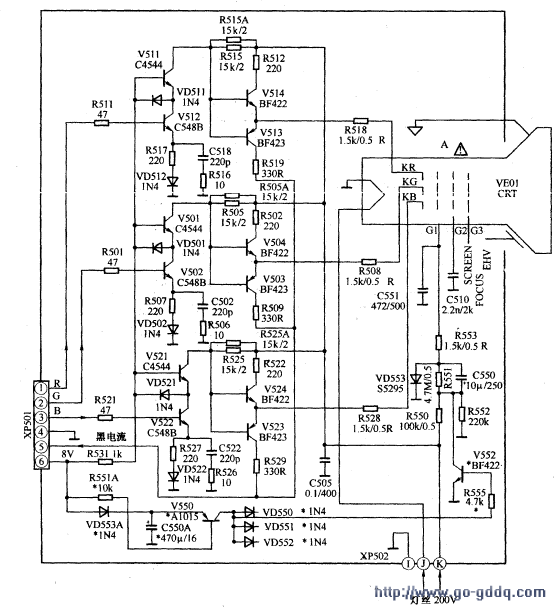

末级视放电路如下图所示。

　　1.视频放大电路
　　
　　从TDA9383的（51）、（52）、（53）脚输出的R、G、B基色信号，通过末级视放电路对基色信号进行放大，送到显像管的阴极。对于末级视放电路，除要求具有高的放大能力外，还要具备一定的带宽，以保证图像的清晰度不受影响。所以，该机末级视放采用了由分立元件组成的三组共射一共基宽频带放大器。其中，V512、V511组成一组共射一共基联放电路，用于R放大。V512为共射放大器，V511为共基放大器。共射放大器具有输入阻抗大，电流、电压放大倍数高等特点，共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特点，当它们组成联放电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，V502与V501、V520与V521也分别构成共射一共基联放电路，分别用于G和B放大。经放大后的R、G、B信号再经三组推挽输出的射极跟随器（V513与V514、V503与V504、V523与V524）缓冲后，加到显像管的阴极。

　　2.消亮点电路
　　
　　消亮点电路由V550、VD553A、C550A、V552等组成。开机后，+8V电压经VD553A给C550A充电，使C550A两端充有约7.5V左右的电压，V550截止，其集电极为低电平，V552不能导通。此时，行输出电路产生的+200V电压一方面为末级视放管供电，另一方面经R550、R552分压后，加到V552的集电极，并对C550充电。关机时，+8V电压消失，C550A上的电压经V550放电，使V550导通，其集电极输出高电平，导致V552导通。此时，C550两端的电压经V552放电，使显像管的栅极迅速变为负值，导致显像管的栅阴极负压增大，控制电子束很快截止，消除了关机亮点。可以看出，这是一种截止型消亮点电路。

　　3.自动连续阴极校正电路
　　
　　 由于三个末级视频放大器的元器件、电子枪阴极发射电子的能力、荧光粉的发光效率不可能完全一致，要得到显示白色的要求必须进行“白平衡”调整。普通彩色电视机出厂前，白平衡都经精确调整（五个电位器）并固定不变。然而，显像管在使用一段时间之后，上述三个独立通道任何一个参数的变化都将破坏白平衡，产生所谓“偏色”现象，必须经专业人员重新调整才能恢复正常。

　　TDA9383内含自动连续阴极校正电路，通过对（50）脚的反馈信息进行检测，进而控制RGB输出电平及幅度，可分别进行亮暗白平衡自动调整，从而很好地解决了偏色问题。因为它能在每次开机瞬间自动检查并调整，使彩管保持着亮丽的真实色彩和良好的清晰度。
