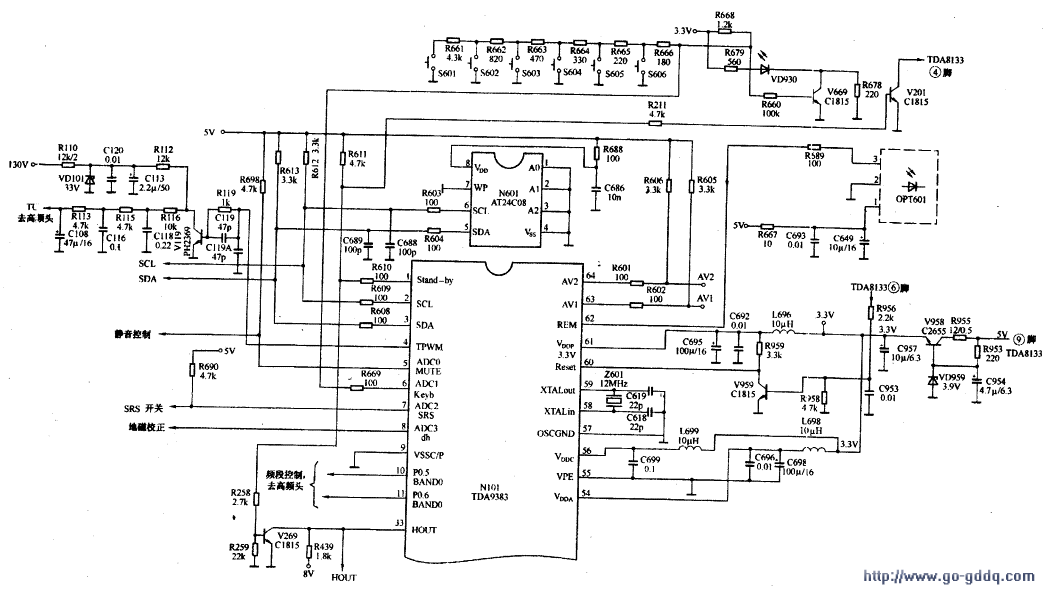

超级芯片TDA9383将CPU也集成在内部，使用的控制模块为80C51单片机，CPU电路如下图所示。

　　1.CPU的工作条件
　　
　　TDA9383的（56）脚为CPU的供电端，供电电压为3.3V，与常规彩色电视机的5V供电有所不同。3.3V电压由TDA8133的（9）脚输出的SV电压经V958、VD959稳压后得到。

　　TDA9383的（60）脚为复位端，复位电压由TDA8133的（6）脚产生的复位脉冲经V959后得到。

　　TDA9383的（58）、（59）脚外接12MHz晶振Z601，和内部电路共同产生CPU工作所需的时钟信号，使CPU在时序脉冲的作用下工作。

　　2.操作指令电路
　　
　　（1）红外信号输入电路红外接收器OPT601接收遥控器发射出来的红外信号，通过其内部解调和整形放大后，从（3）脚输出脉冲信号，送到TDA9383的（62）脚，经识别后进行相应的操作控制。

　　（2）键盘操作电路TDA9383的（6）脚为操作按键指令输入脚，当按下该键时，CPU的（6）脚根据检测到的电平大小，经内部电路处理后，完成相应的功能。

　　3.控制电路
　　
　　（1）频段选择VL、VH、UHF控制电路TDA9383的（10）、（11）脚是频段切换控制端，送出相应波段的高或低电平到高频调谐器的（5）、（4）脚。软件编程规定：当TDA9383的（10）、（11）两脚均为高电平（4.6V）时为U波段：当（10）脚为高电平（4.6V）、（11）脚为低电平（OV）时为VH波段；当（10）脚为低电平（OV）、（11）脚为高电平（4.6V）时为VL波段。

　　（2）调谐电压产生电路本机CPU的选台采用电压合成方式，从TDA9383的④脚输出的PWM（脉宽调制电压）经V 119放大和K116、C118、R115、C116、K113、C108组成的三级KC低通滤波电路滤波后，为高频调谐器的（2）脚提供0～30V的调谐电压。

　　（3）地磁校正电路
　　
　　背景知识  当电视机放在受磁场影响的方向时，有时会发生画面倾斜现象，这是地磁场的磁极与偏转磁场的磁极形成一定的角度后，在磁场力的相互排斥或吸引的作用下产生的。为了校正这种现象，在康佳34英寸K型机或29英寸纯平彩管K型机中增加了地磁校正电路，电路如下图所示。

　　TDA9383的（8）脚为倾斜校正输出脚，输出的倾斜校正信号经V1901放大后，通过控制V1902、V1903、V1904、V1908、V1907、V1906、V1905的导通与截止程度，即可控制流过倾斜线圈（安装在显像管锥体）中电流的大小和方向，也就改变了偏转线圈中磁场的分布，从而达到地磁校正的目的。

　　（4）其他控制电路
　　
　　TDA9383的（1）脚为待机控制端，（5）脚为静音控制端，（7）脚为SRS控制端，（63）、（64）脚为AV/TV控制端，这些控制脚的控制过程在前面已有介绍，这里不再分析。

　　需要说明的是，TDA9383内的CPU由于使用的控制模块为80C51单片机，因此，TDA9383在不同的彩色电视机中应用时，其引脚功能定义是有所不同的。
