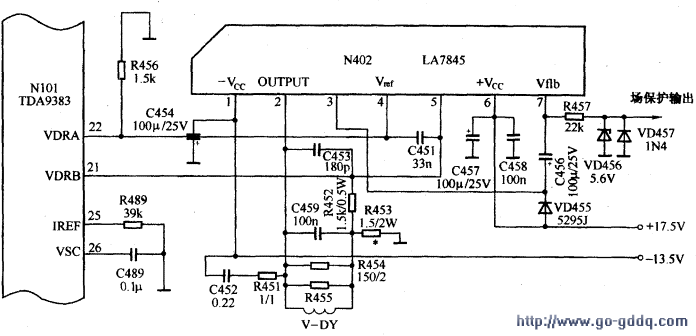

场扫描电路如下图所示。
1.场扫描小信号处理电路
TDA9383内部产生的复合同步信号经场同步分离电路分离出场同步信号,再经分频后去触发场锯齿波形成电路,在(26)脚外接电容的配合下产生出场频锯齿波,经处理后正负极性场频锯齿波分别从(22)、(21)脚输出,送到场输出电路。另外,场锯齿波形成电路产生的场频锯齿波还在IIC总线的控制下,将其变成场频抛物波,并对该抛物波进行整形,从(20)脚输出,送到左右枕形失真校正电路。
2.场输出电路

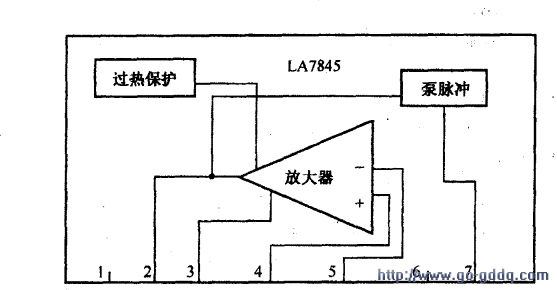

场输出电路以N402 (LA7845)为核心构成,LA7845内部电路框图如下图所示,引脚功能和实测数据如下表所示。
脚号 | 引脚名 | 功能 | 电压(V) | 脚号 | 引脚名 | 功能 | 电压(V) |
1 | -VCC | 负电源供电 | -13 | 5 | V- | 反相输入 | 0.6 |
2 | OUTPUT | 场扫描输出 | 0.3 | 6 | +Vcc | 正电源供电 | 17 |
3 | Vcc | 输出级电源 | 17 | 7 | VFLB | 泵电源输出 | -11 |
4 | V+ | 同相输入 | 0.6 |
提示与引导 LA7845属LA784×系列中的一种,该系列芯片中还有LA7840、LA7841、LA7846等。它们之间的主要区别是最大允许功耗和最大工作电流不同。其中,LA7840多用于21英寸彩色电视机,LA7841多用于25英寸彩色电视机,LA7845、LA7846多用于29英寸以上彩色电视机。

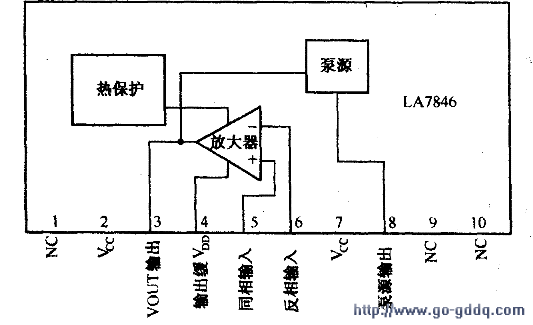

另外,LA7846有10只管脚,其内部框图如下图所示。
由TDA9383的(21)、(22)脚输出的场驱动锯齿波信号,加到LA7845的(5)、(4)脚,经功率放大后,从(2)脚输出,送入偏转线圈。
VD455、C456同片内电路共同完成逆程期间的自举升压功能。在场正程期间,17.5V电压直接由VD455加到LA7845的(3)脚,并对C456充电至电源电压;在场逆程期间,从LA7845(7)脚输出的约等于电源电压的场逆程脉冲,加到C456的负端,这样该逆程脉冲电压同C456上的原有电压相叠加,使C456正端的电压大约为电源电压的2倍,并加至LA7845的(3)脚,作为场逆程期间的场输出级的工作电源,以缩短场逆程时间。
电路中,R454、R455与C459起阻尼作用,防止偏转线圈与电路中的分布电容产生的寄生振荡。
