二、待机控制电路
1．TDA8133简介

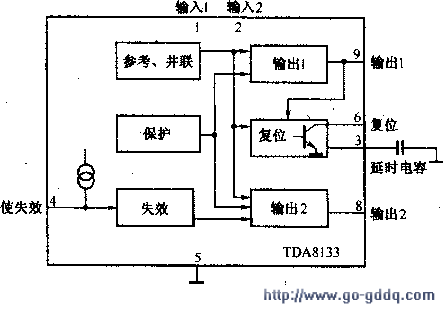

TDA8133 (M903)是一块具有过热保护和短路保护功能的双正极性电压稳压器，能提供SV和8V输出电压，内部具有复位电路。当输出端电压低于正常值时，能够产生一个复位脉冲，可以通过(4)脚控制端使8V输出端失效（被禁止）。TDA8133内部电路框图如下图所示，引脚功能和实测数据如下表所示。
| 脚号 | 引脚名 | 功能 | 电压(V) | |
| 开机 | 待机 | |||
| 1 | IN1 | 输入1 | 13 | 12.8 |
| 2 | IN2 | 输入2 | 13 | 12.8 |
| 3 | DELCAP | 外接延时电容 | 2 | 2 |
| 4 | DISABLE | 禁止 | 5.1 | O |
| 5 | GND | 接地 | O | 0 |
| 6 | RESET | 复位 | 2.1 | 2.1 |
| 7 | NC | 空 | O | 0 |
| 8 | OUT2 | 输出电压2 | 8 | 0.6 |
| 9 | OUT1 | 输出电压1． | 5 | 5．O |
2．待机控制过程
正常开机时，Nl01 (TDA9383)的(1)脚输出低电平，V269、V201截止，对行扫描电路和电源电路无影响。
待机时，TDA9383的(1)脚输出高电平，一方面控制V201饱和导通，V201集电极低电平加到TDA8133的(4)脚，控制TDA8133的(6)脚无8V电压输出（(9)脚的SV电压输出正常），从而使TDA9383内的TV处理器电路因供电被切断而不工作。另一方面，TDA9383(1)脚输出的高电平还经R258、R259分压后加到V269的基极，控制V269饱和导通，V269集电极输出低电平，将TDA9383的(33)脚输出的行激励脉冲对地短接，使行扫描电路停止工作。因场扫描供电取自行输出电路，所以场扫描也停止工作。需要说明的是，在待机状态下，开关电源各路输出电压与正常开机时基本相同。
