一、遥控电路的组成
遥控电路以主控微处理器N901（M50436-560SP）为核心，配合存储器N902 （M58655F及红外线接收器等组成。M50436-560SP引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 调谐控制电压输出 | 4.9～0 | 18 | 键盘矩阵输出／输入 | 4.8 |
| 2 | 音量控制 | 0～2.5 | 19 | 4.8 | |
| 3 | 色饱和度控制 | 0～11.2 | 20 | 4.8 | |
| 4 | 亮度控制 | 0～0.75 | 21 | 0.2 | |
| 5 | 遥控信号输入 | 4.7 | 22 | 4.8 | |
| 6 | 频段控制输出 | 11.2 | 24 | 0.6 | |
| 7 | 频段控制输出 | O | 25 | 接地 | 0 |
| 8 | AFT开关控制输出 | 0 | 26 | 接地 | O |
| 9 | 待机控制（低电平有效） | 5 | 27 | 复位信号输入 | 5 |
| 10 | 静音控制 | 5 | 28 | 时钟振荡输出 | 2.6 |
| 11 | 存储器控制（未用） | 0 | 29 | 时钟振荡输入 | 0.7 |
| 12 | 时钟数据输出（未用） | 5.2 | 30 | 键盘矩阵输出 | 5 |
| 13 | AV状态控制（末用） | 4.7 | 3l | 4 | |
| 14 | AV1控制（未用） | 0 | 32 | 5 | |
| 15 | AV2控制（未用） | 1.3 | 33 | 5 | |
| 16 | 片选信号输出（低电平有效） | 4.8 | 34 | 数据输出／输入 | 5 |
| 17 | 键盘扫描信号输出 | 4.8 | 35 | AFTS曲线电压输入 | 4.8 |
| 36 | 电台识别信号输入 | 0,9 | 45 | 蓝字符信号输出（未用） | O |
| 37 | 伴音制式选择（未用） | 4.8 | 46 | 绿字符信号输出 | 0 |
| 38 | 4.8 | 47 | 红字符信号输出 | 0 | |
| 39 | 场频切换（未用） | O | 48 | 字符振荡器 | 0.05 |
| 40 | 键盘矩阵输出 | O | 49 | 字符振荡器 | 0.5 |
| 41 | 0 | 50 | 场逆程脉冲输入 | 0.35 | |
| 42 | O | 51 | 行逆程脉冲输入 | -0.3 | |
| 43 | 无信号静噪控制（未用） | 0 | 52 | SV电源供电 | 5.2 |
| 44 | 字符消隐信号输出 | O |
二、CPU的工作条件
1.供电电压CPU的（52）脚为SV供电端，所需的SV电源来源于两个供电端。在待机时，来自开关电源C807两端的300V电压，经由V952、V953、V910、V911、V913等组成的稳压电路稳压后，输出SV电压；在开机时，由电源电路输出的16V电压经V912、V953、V913等组成的稳压电路稳压后，输出5V电压。
2.复位电路刚开机时，稳压管V914和V954截止，V955导通，其集电压输出低电平，加到CPU的（27）脚，在CPU的（27）脚为低电平期间，CPU进入复位状态，各种程序恢复至起始状态；大约经1～2ms后，V953的发射极输出的电压大于3.6V，V914、V954导通，导致V955截止，V955集电极输出高电平加到CPU的（27）脚，当（27）脚变为高电平后，CPU正式开始工作。
3.时钟振荡电路时钟振荡电路由CPU的（28）、（29）脚内电路与两脚外接的晶振2l、C921、C922组成，产生4MHz的时钟脉冲，作为整个遥控系统的时间基准，以使微处理器按这个时间节拍进行工作。
三、存储器M58655P
CPU工作时所必需的数据，除了某些暂存在CPU内的寄存器外，其他需要保存的数据，如数字选台信息、关机前的色饱和度、亮度、音量控制等信息均要由存储器来保存。M58655P功能有三个，即写入、读出和清除。当CPU（4）脚（CS片选端）为低电平时，存储器进入工作状态。工作方式由（7）、（8）、（9）脚输入控制脉冲的高低来决定，这些输入的控制脉冲经工作方式控制解码电路解码，控制片内其他单元电路的工作方式，从而决定是写入还是读出或是清除。
M58655P引脚功能和实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | +5V输入 | 5 | 8 | 存储方式选择2 | 5 |
| 2 | -30V输入 | -29 | 9 | 存储方式选择3 | 5 |
| 3 | 空 | 10 | 空 | ||
| 4 | 片选 | 4.9 | 1l | 空 | |
| 5 | 空 | 12 | 数据输入，输出 | 5 | |
| 6 | 时钟脉冲输入 | 4.8 | 13 | 地 | ，0 |
| 7 | 存储方式选择l | 3.7 | 14 | 空 |
重点提示 和M50436-560SP配合的存储器有两种类型，一种是需要负压的M58655P（（2）脚为-30V），另一种是不需要负压的M58C655（（2）脚为空脚）。 M58C65f可代换M58655P，代换时需将M58C655的（2）脚悬空。
另外需要注意的是，在拆换M58655P存储器时，切记先将（2）脚-30V电压放电，否则必将损坏存储器M58655P。
四、操作指令电路

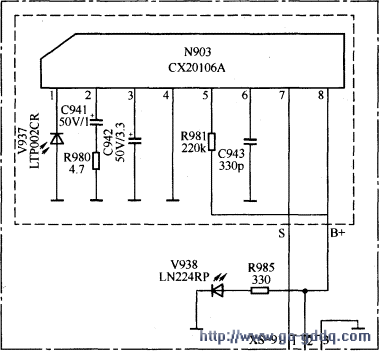

1.遥控信号输入电路遥控接收电路如下图所示。
红外遥控信号发射器发出的红外遥控信号被红外接收头接收后，经放大、滤除噪声干扰后，送至峰值检波器检出遥控包络脉冲，再由整形电路整形，变为合格的调制编码脉冲后，由遥控头输出，送至CPU的（5）脚内电路进行解码，CPU再根据解码结果发出相关的执行指令。
2.键扫描电路

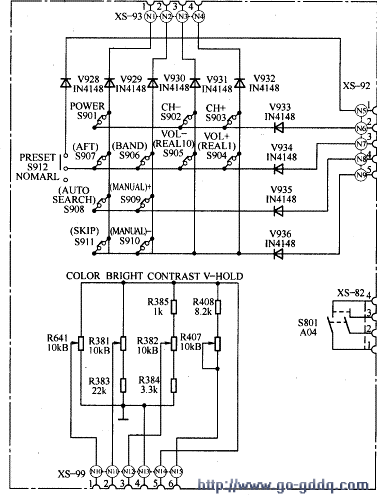

按键电路如下图所示。
CPU的（17）～（24）、（30）～（33）脚外接键盘矩阵电路。当按下不同的按键时，微处理器经内部识别，输出不同的控制指令，使机器进入不同的工作状态。
