五、控制电路
1.高频头频段选择控制电路

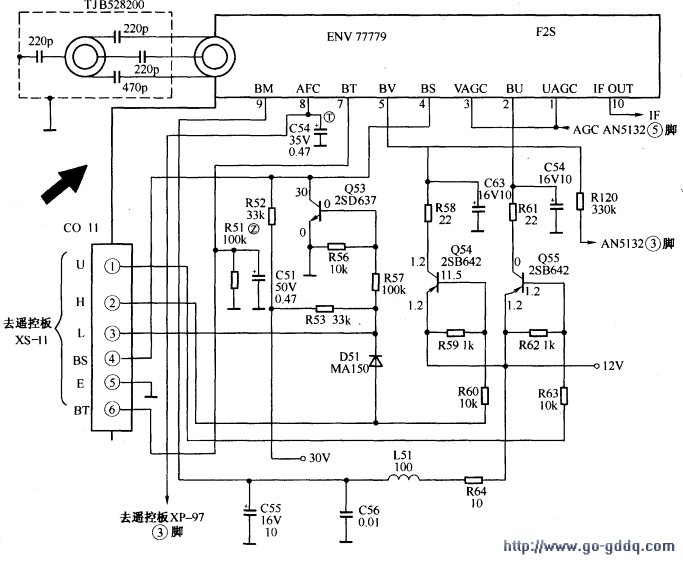

高频头频段选择电路如下图所示。
频段控制信号由CPU的（6）、（7）脚输出。在不同的频段，CPU的（6）、（7）脚输出不同组合的高低电平，通过控制V945、V946、V947和Q53、Q54、Q55的导通与截止，来切换高频调谐器的BV、BS、BU端电压。高频头BV、BS、BU端电压与工作频段的关系如下表所示。
| 工作频段 | VL | VH | UH |
| 高频头BV端电压(V) | 12 | 12 | 0 |
| 高频头BS端电压(V) | 30 | 0 | O |
| 高频头BU端电压(V) | 0 | 0 | 12 |
3.自动搜台控制电路和自动搜台控制电路
有关的引脚有如下几个：
（1）识别信号输入脚。CPU的（36）脚是行同步脉冲输入端，用作信号识别，在自动搜台（全自动或半自动）时，CPU根据（36）脚在规定的时间内接收到行同步信号的个数来判断是否搜索到电视信号。若（36）脚收到正常的行同步信号脉冲，此时搜索速度变慢，搜索进入细调阶段。
（2）AFT信号输入脚。CPU的（35）脚是AFT S曲线信号输入端，在自动搜台时，用来确认搜台是否准确和是否进行存台操作。
（3）AFT开关控制脚。CPU的（8）脚是AFT开关信号控制端。在自动搜台时，（8）脚为高电平，加到场效应管V948的栅极，控制V948导通，12V电压经R933、R931分压后，在其分压点上产生6.5V左右的电压，经导通的V948加到高频头的AFC端，使高频头的AFT端固定为6.5V电压。在正常工作期间，CPU的（8）脚为低电平，V948截止，由AN5132的（6）脚输出的AFC电压则经R932加到高频头的AFC端，恢复AFT的微调功能。
按下自动搜索键时，荧屏出现搜索字符，当收到信号时，从AN5435的（16）脚输出的同步信号经R960、C928耦合、V956缓冲后，加到CPU的（36）脚，CPU认为此时有电视信号后，立即放慢搜索速度。同时，AN5132的（6）脚输出的AFT电压加至V949基极，再从其发射极输出，经R935、R936分压后加至CPU的（35）脚（当收到电台时AFT电压会有变化）。CPU启动内部AFT比较电路，该电路将（35）脚送入的AFT电压同基准电压进行比较，若送来的AFT电压刚好同基准电压相符，则CPU认为此点为最佳调谐点，立即发出指令，将此时的调谐点存入存储器，同时屏幕上频道号自动加1。
4.模拟量控制电路
CPU的（2）脚为音量控制端，（3）脚为色饱和度控制端，（4）脚为亮度控制端，控制信号均为64级PWM信号，由外部电路滤波后变换成直流控制电压，对相关电路进行控制。
5.待机控制电路
CPU的（9）脚为待机控制端。正常工作时，CPU的（9）脚输出高电平，V951导通，V950截止，对电源电路无影响。待机时，CPU的（9）脚输出低电平，V951截止，V950导通，V950的集电极输出低电平，将Q803的集电极电位拉低，控制开关管Q801截止，开关电源停止工作。
六、屏显电路
CPU的（47）、（46）脚输出的红、绿字符信号经V959、V958驱动后，加到末级视放电路。CPU的（44）脚输出的字符消隐信号经V957驱动后，也加到末级视放电路，用于把字符显示处的图像信号“消掉”。
CPU的（48）、（49）脚外接的R972、C930、C931是字符振荡器的外接部分，产生的字符振荡脉冲，用于确定图像扫描横向位置和提供字模的读出脉冲。调整R972可使振荡器的振荡频率在6～7MHz内变化，并可使字符显示位置在水平方向发生改变。
CPU的（50）脚为场脉冲输入端，（51）脚为行同步信号输入端，用于确定字符的起始和纵向显示位置。
