2. 12V或5V屏供电电压
屏供电电压又称上屏电压，是指主板供给液晶屏逻辑板电路的工作电压。该机芯彩电的屏供电电路与所配液晶屏型号有关，当配用上5V供电的屏时，其上屏电压＋5V-PNL形成电路如图5所示，＋12V电压经U19 (ACT4060/4070)变换成＋5V，送往屏供电控制电路；配用12V供电的液晶屏时，则无需此电路。
3. 5V-USB电压

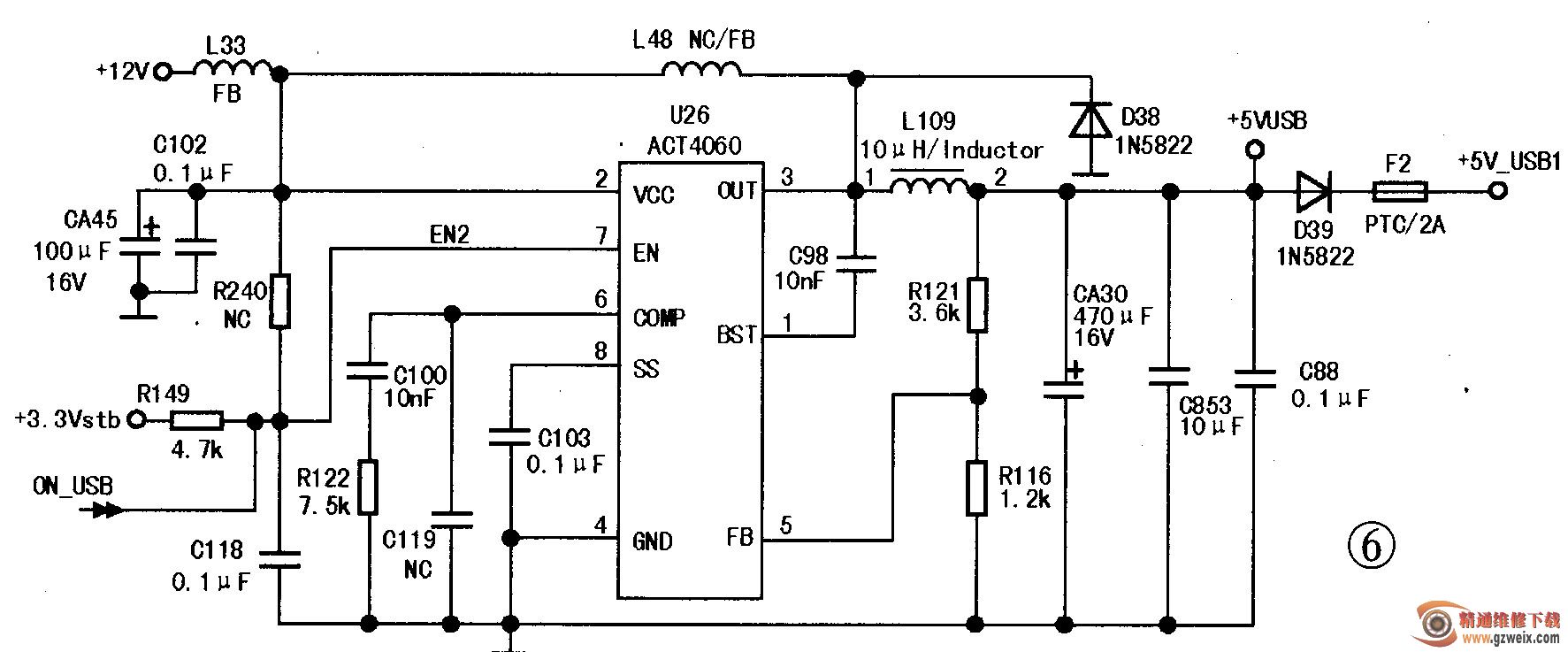

这组供电是送给芯片的USB电路，如图6所示，+12V电压经U26 (ACT4060)变换成＋5V(+5V-USB1)，送往USB接口电路。U26的②脚为开／关或使能端，高电平时输出5V电压。若此组电压缺失，电视进人USB状态时黑屏。
4. 1.26V电压

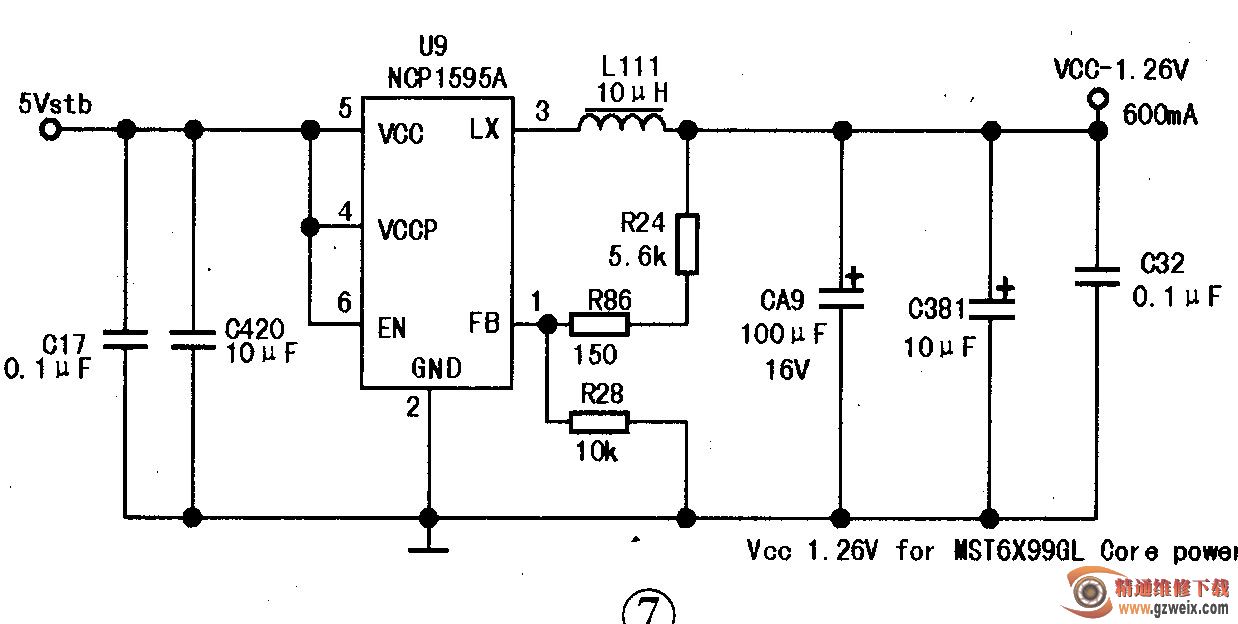

这组供电送往主芯片U41，供IC内核工作。待机电源输出的5VSTB电压经U9 (NCP 1595A变换成＋1.26V (VCC -1.26V )，通过电感L8送往主芯片U41，如图7所示。若1.26V电压缺失或偏低，会引起不开机。
