【提示】如果没有上屏电压会出现背光亮、黑屏故障。在该机芯彩电中，屏供电电压与所配液晶屏型号有关：32英寸的三星和夏普屏为5V;LG屏和37英寸的夏普和奇美屏是12V。维修时应注意此电压选择，以防烧坏逻样板。
3．背光开／关及亮度控制

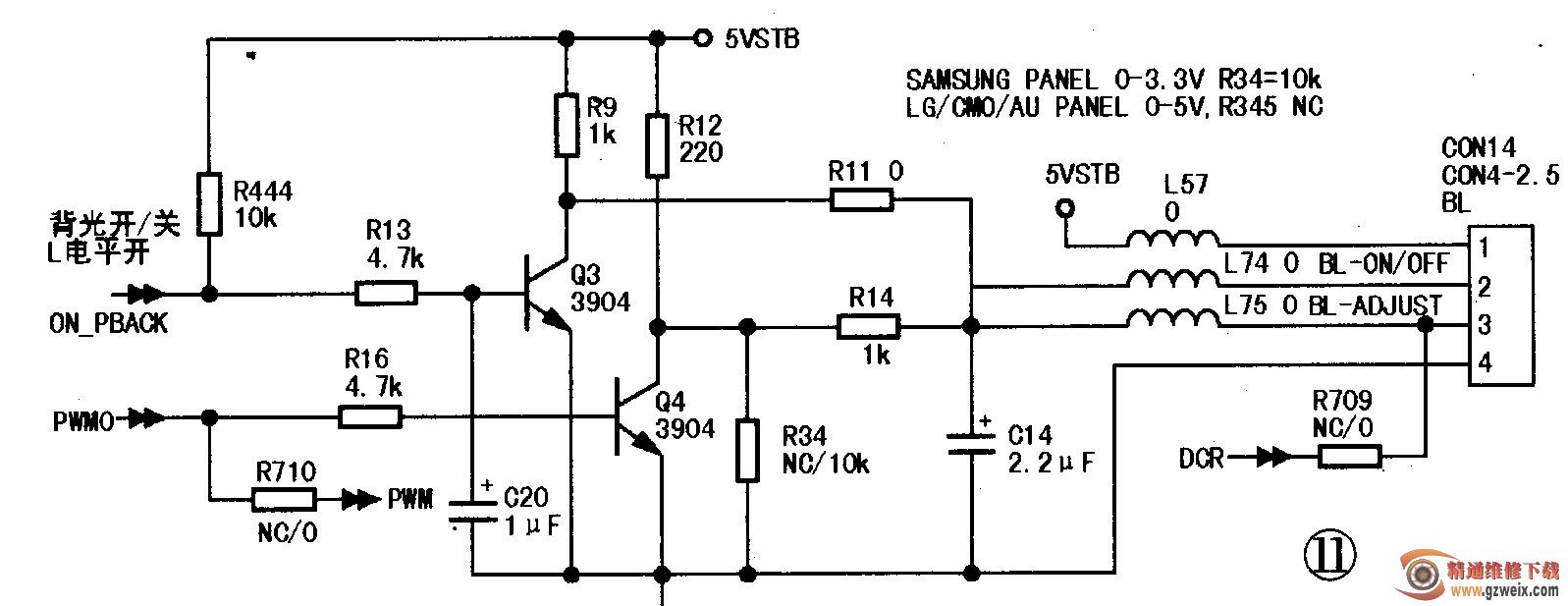

当U41的204脚(ON-PBACK )输出低电平（0V）时，Q3截止，如图11所示，其集电极输出4.8V高电平，经CON14的②脚送往背光板，背光驱动电路启动工作，点亮背光灯。当204脚输出高电平时，其控制过程与上述相反。
亮度控制：U41的178脚(PWM0 )输出脉宽可调的方波信号，经Q4放大及R14,C14滤波后，得到平滑的直流电压信号，通过CON14的③脚送到背光板，调节背光亮度。
值得一提的是，LG液晶屏的背光亮度控制有两种方式：一是正向控制，即电压越高亮度越亮；二是反向控制，即电压越高亮度越低，若将这两种控制方式弄反了会引起背光不亮，此时可重新写人对应的程序，以改变亮度控制方式，使之正常。
4．静音控制
静音电路由CPU静音和关机静音两部分组成，如图12所示。数字伴音功放U48的⑤脚为静音控制端，低电平有效。
CPU静音：当U41的200脚(AMP-MUTE)输出高电平时，Q27导通，集电极输出低电平到U48的⑤脚实现静音。
关机静音：正常开机的时候，+24V供电通过R306给CA82充电；关机时，十24V电压消失，Q25的基极电压为0V，而发射极由于电容CA82的作用呈高电平，Q25导通，集电极为高电平，Q26导通，其集电极为低电平，加到U48的⑤脚，实现关机静音。
