如果测量熔丝未断，故障在副电源电路，测量市电整流滤波后输出的＋300V是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源IC608的6脚有无启动电压，无启动电压，查6脚外部的启动电路D625A/B/C是否开路；查IC608的2脚有无VCC电压，无VCC供电，查2脚外部的D608, R642 A , C652。如果副电源IC608击穿，注意检查T601一次侧并联的尖峰脉冲吸收电路元器件是否开路。
发生开机三无，待机指示灯亮故障，多为主电源故障引起。首先测量PFC电路提供的＋380V供电和IC607的12脚VCC供电，如果380V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；如果无VCC供电，查开关机控制电路Q609, IC603, Q608组成的VCC控制电路和Q609 A , D627组成的VCC稳压电路。上述供电正常，再查主电源IC607及其外部电路元器件。
发生自动关机故障，主电源停止输出电压，则是以Q605, Q606为核心的保护电路启动。判断方法是：在开机的瞬间，测量Q606基极电压，如果由正常时的低电平OV变为高电平0. 7V以上，则是该保护电路启动。可采用解除保护的方法维修，如果断开哪路保护检测电路后，开机不再保护，则是该检测电路引起的保护。
为避免解除保护后电源板输出电压过高，造成主板、背光灯板等负载电路损坏，建议采用拆下电源板，接假负载，模拟开机电压，脱板维修。

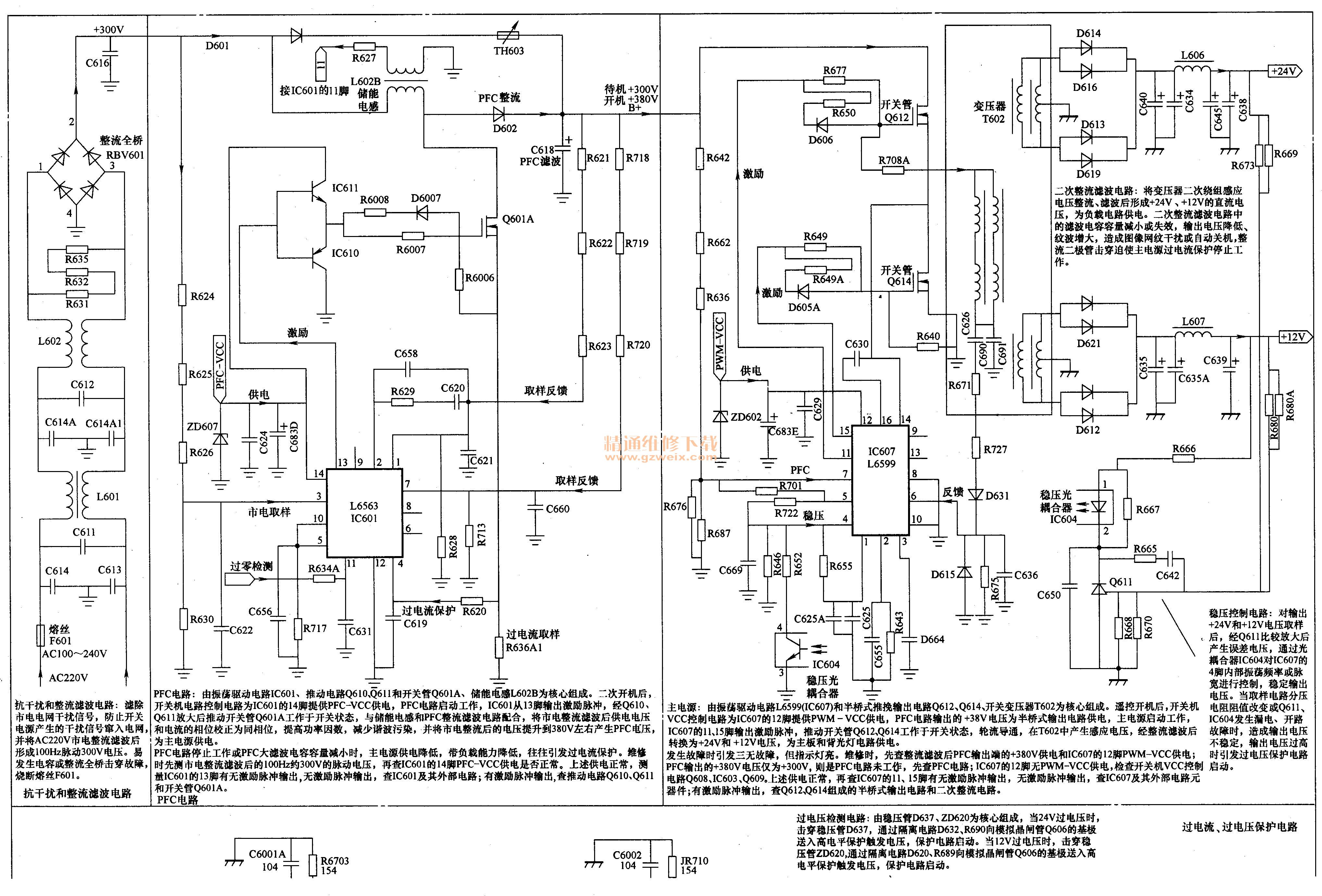

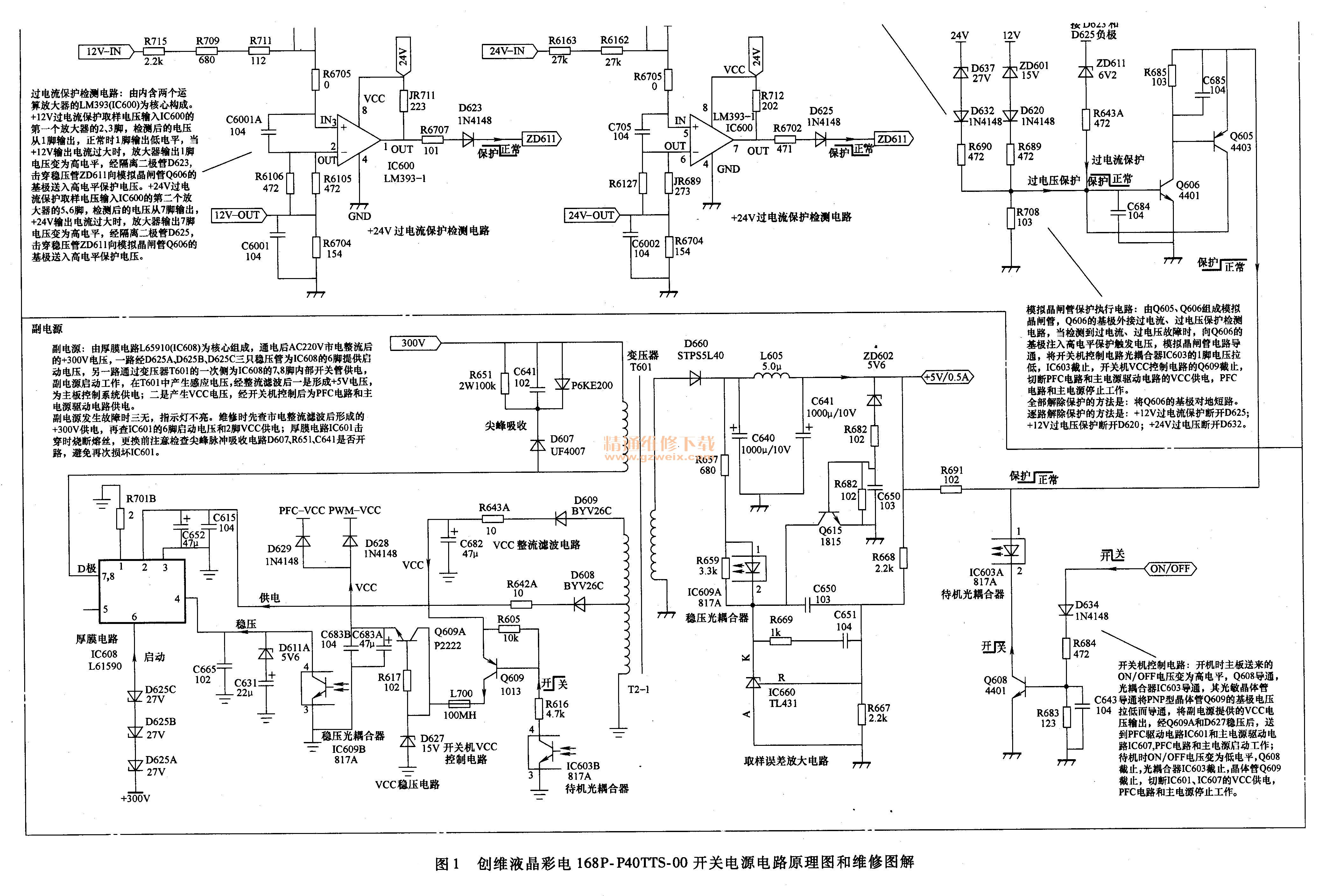

创维液晶彩电168 P-P40TTS-00开关电源电路原理图和维修图解如图1所示。
