（4）过流保护电路
过流保护电路由NF901的④脚内外电路组成。RF909//RF921串联在整机电源供电回路中，RF909//RF921两端的电压降反映了整机的电流大小。NF901的④脚通过RF908对RF909的电压进行检测，当RF909//RF921两端的电压增大，使NF901的④脚电压升高到保护设定值时，NF90'1会立即关闭PFC脉冲输出，以达到保护的目的。

    3．主电源电路

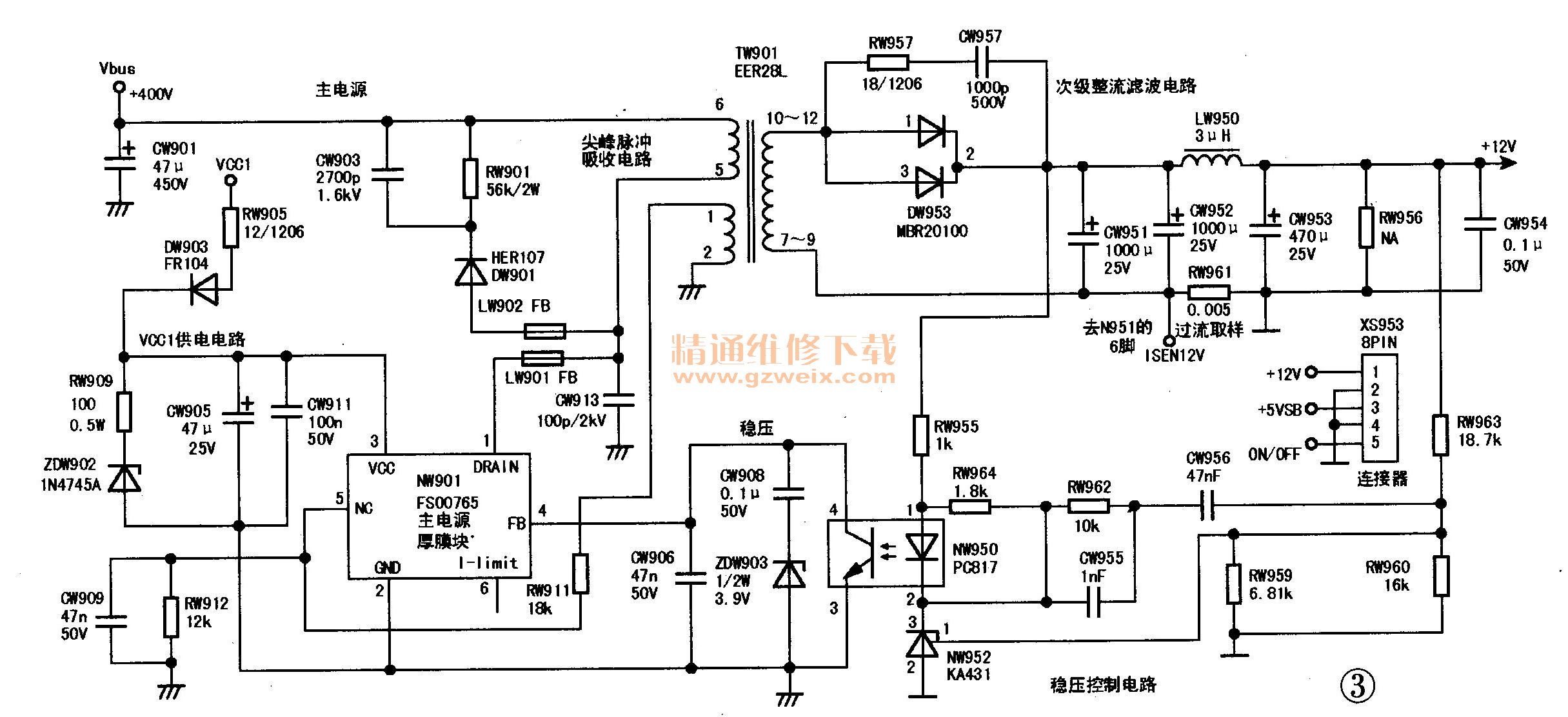

    该板主开关电源由振荡、稳压集成块FSQ0765 （NW901），光电耦合器NW950，误差放大器NW952（TL431）、开关变压器TW901组成，如图3所示，输出12V电压，向主电路板和背光灯电路供电。

    （1）FS00765简介

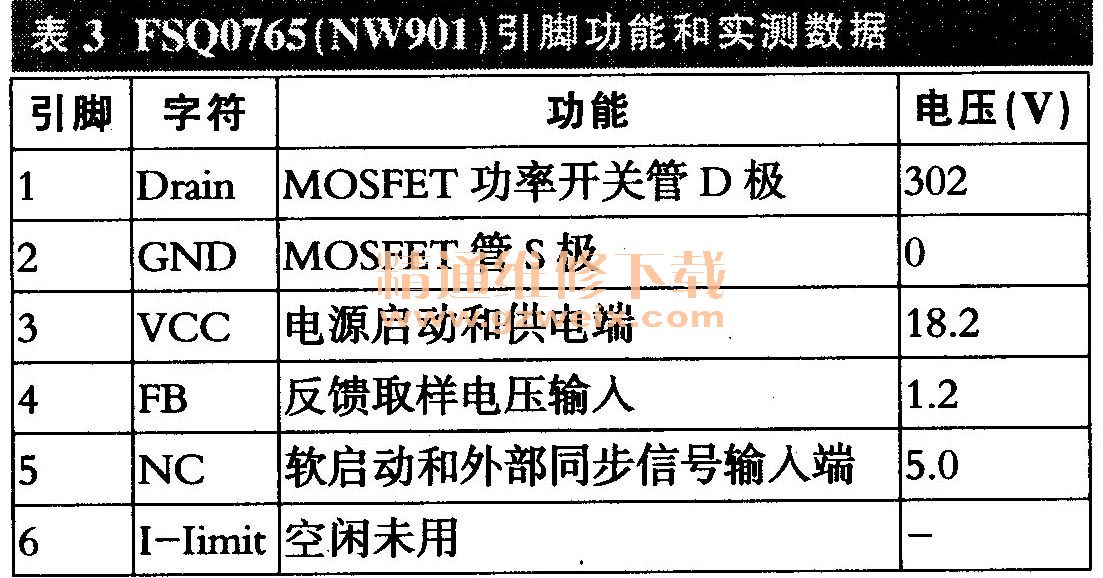

    FSQ0765是PWM控制芯片MOSFET大功率场效应管的复合电源芯片，内置基准电压源、振荡器、PIM调制器、RS触发器、驱动级、MOSFET输出级以及过流、过压、欠压和过热等完善的保护电路，其引脚功能和维修实测数据见表3。

    （2）启动供电过程
    400V的PFC电压经开关变压器TW901的⑥-⑤绕组加到NW901的①脚（内部开关管的D极），二次开机后，开／关机VCC和VCC1控制电路输出的VCC1电压，经RW905、DW903为NW901的③脚提供VCC工作电压，主电源启动工作，内部振荡电路形成的激励脉冲驱动开关管进入开关工作状态，其脉冲电流在TW901中产生感应电压。
    TW901次级⑦（⑧、⑨）-⑩
（11、12）绕组产生的感应脉冲电压经DW953整流及CW951、CW952、LW950、CW953组成的二式滤波器滤波后，产生＋12V电压经连接器输出，为负载电路供电。

    （3）稳压控制电路
    主开关电源的稳压电路由光电耦合器NW950与取样误差放大电路NW952 （TL431）组成，对TW901次级输出的＋12V电压进行取样，通过调整NW901的④脚电压进行稳压控制。

    稳压电路的稳压过程为：当开关电压因某种原因导致其输出＋12V电压升高时，升高的电压经分压后加到误差放大器NW952的①脚，经内部比较放大后，NW952的③脚电位下降，NW950初级发光二极管发光强度增大，次级光敏三极管电流增大，将NW901的④脚电位拉低，经内部稳压控制处理后，开关管激励方波变窄，导通时间缩短，开关电源输出电压下降到正常值。当主开关电源输出的＋12V电压降低时，其控制过程与上述相反。

    （4）PFC供电欠压保护电路

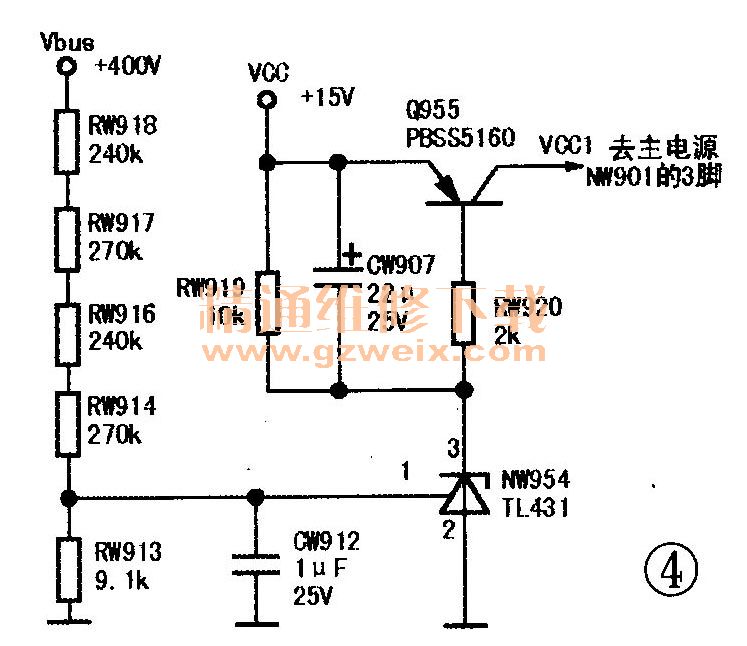

    该电路如图4所示，由PFC输出Vbus取样电路RW913、RW914、RW916～RW918和误差放大电路NW954、三极管Q955为核心组成。

    PFC电路输出电压正常时，加到误差放大器NW954的①脚电压较高，NW954的③脚电压降低，Q955导通，为主电源提供VCC1工作电压，主电源正常工作；当PFC停止工作或发生故障，造成输出电压过低时，NW954的①脚电压降低，其③脚电压升高，Q955截止，切断主电源VCC1供电，主电源停止工作。
