三、高压板电路工作原理
电源部分输出的12V电源和主板控制系统送来的点灯控制、亮度调整电压经连接器XS701送到高压板电路。连接器XS701的各脚功能为：①脚Bim为背光亮度调节，调节范围为0V～3.3V，②脚ON/OFF为高压板点灯控制，高压板正常工作电压为2.0V-5.0V，高压板关时为0V-0.8V；③脚为12.0V供电输入端；④脚接地。PFC电路开机后输出的＋400V电压为全桥式升压输出电路供电。
4.背光控制电路
背光控制电路主要由U701（OZ9926A）内外电路构成，如图6所示，在主板的控制下启动工作，向全桥驱动电路输出HDR1、LDR1和HDR2、LDR2两对驱动脉冲信号，并具有过压、过流保护功能。
OZ9926A是凹凸公司推出的用于液晶产品背光控制检测电路，具有很强的对称性，全桥或者双端顺向结构，支持多片芯片同步，支持极限电流控制，恒定的工作时钟频率，具有拔灯、过压、过流和欠压关断保护功能，其引脚功能和实测电压见表4。
电源板输出的＋+12.0V电压送入高压板电路，然后分为两路：一路直接送给Q704-Q715为核心组成的脉冲放大激励电路，另一路经R704送给U701振荡激励控制电路，经U701内部电路稳压后从⑧脚输出VDD-5.5V基准电压，为内外振荡、保护电路供电。
遥控开机后，主板微处理器输出的ON/OFF高电平点灯控制电压从连接器XS701的②脚送入高压板电路，经R701、R703分压向N701的19脚ENA提供点灯控制电压，U701内部振荡电路开始启动，经内部处理后从23、④脚和②、⑤脚输出两组互为反相的HDR1，LDR1和HDR2，LDR2的PWM脉冲信号，送到全桥驱动输出电路Q701Q704的G极。
电源板的输出连接器XS701中①脚Bin为调光电压输入端，输入的直流电压经R723、R727分压送到U701的11脚PDIM端，以调整输出的激励脉冲，实现对背光灯管亮度的调整。
2．激励放大与高压输出电路

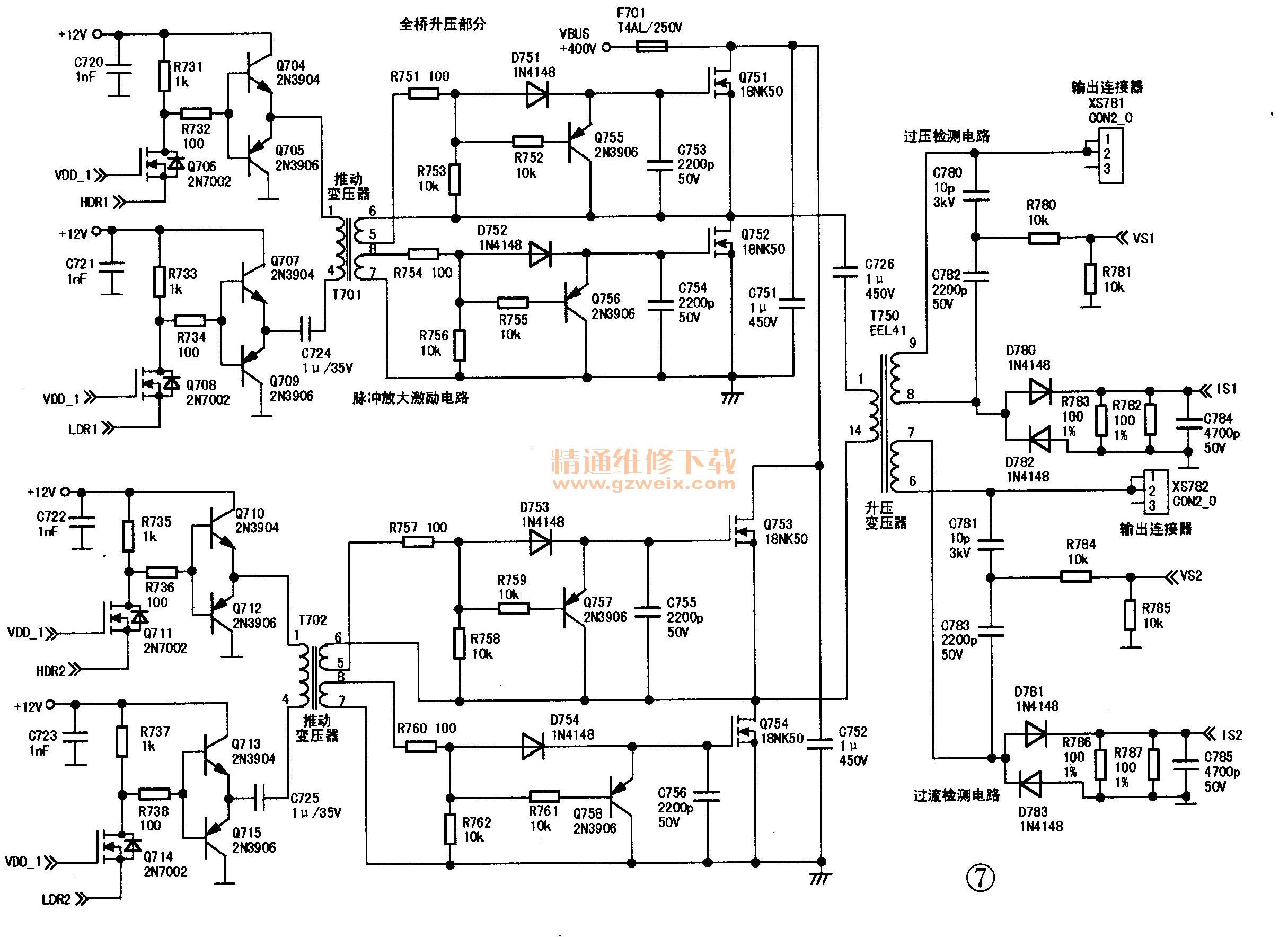

脉冲放大激励电路，该电路是由Q704～Q715为核心组成的，如图7所示。N701输出的HDR1高端脉冲1送到Q704～Q706放大电路，LDR1低端脉冲送到Q707～Q709放大电路，两个脉冲经过放大后在推动变压器T701产生感应电压；同理，HDR2高端脉冲2送到Q710～Q712放大电路，LDR2低端脉冲送到Q713～Q715放大电路，两个脉冲经过放大后在推动变压器T702产生感应电压。T701，T702的次级脉冲电压，推动末级全桥式升压输出电路交替工作。
3．全桥驱动与高压输出电路
全桥驱动与高压输出电路主要由MOSFET开关管Q751～Q754和升压变压器T750构成。其中，MOSFET开关管Q751、Q752组成上半臂驱动电路，Q753～Q754组成下半臂驱动电路，T701，T702的次级两组激励脉冲，驱动全桥放大电路Q751～Q754交替导通和截止，即Q751、Q754导通时，Q752、Q753截止；Q751、Q754截止时，Q752，Q753导通。交变电流在T750中产生感应电压，其次级⑥-⑦、⑧-⑨高压线圈产生交流高频电压，升压后的交流电压经连接器XS781，XS782与背光灯管相连接，为背光灯供电。
4．背光电流、电压反馈电路
该高压板在升压变压器T750的次级⑥-⑦、⑧-⑨高压线圈两端，设有电压和电流检测电路，VS1，VS2检测电压汇总后送到U701的12脚电压反馈检测输入端，IS1、IS2检测电压汇总后送到U701的13脚电流反馈检测输入端，当背光灯电路发生故障，背光灯管电压、电流不正常，输入到12脚、13脚的检测电压异常时，U701停止振荡，达到保护的目的。
（1）背光灯电流反馈电路
XS781连接的背光灯管电流经D780、D782整流、C784滤波产生的IS1保护检测电压；同理，XS782连接的背光灯管电流经D781，D783整流、C785滤波产生IS2保护检测电压。当灯管电流正常时，IS1、IS2均为低电平；当发生故障时，IS1、IS2变为高电平，一是送到U701的13脚，内部保护电路启动，停止输出激励脉冲；二是使电流平衡检测电路Q701， Q702导通，Q703截止，将U701的16脚电压提升，内部保护电路启动。
（2）背光灯电压反馈电路
T750次级的⑧-⑨绕组输出的高频高压电经C780，C782和R780、R781分压后产生保护检测电压VS1； T750次级⑥-⑦绕组输出的高压，经C781、C783和R784、R785分压后产生保护检测电压VS2。当输出电压正常时，VS1，VS2为低电平；当输出电压异常升高时，VS1和VS2变为高电平，送到U701的12脚，内部保护电路启动。该电路易出现分压电容与分压电阻变质故障，从而出现误保护现象。
