一辆行驶里程约1.5万km的2012款宝马740Li轿车。客户反映:该车行驶当中突然熄火后无法启动。
故障诊断:连接ISID,发现故障码很多,不知道谁影响的谁。检查供油以及供电时发现点火无供电,源头PDM内的F2保险丝损坏(当时由于PDM进水保险爆的很多,最后换改良型的PDM ),出乎意料的是,PDM插头没有任何水迹。检查各个部件的供电搭铁正常(万用表测量),于是我们直接更换了改良型的PDM,试车30km未发现异常交车。
3天后车辆再次拖进厂,故障依旧,询问车主发生故障时的状况,说是车辆当时60km/h左右,路面颠簸,由此我们怀疑是不是线路或元器件的问题,因为此保险丝是直接给DME的,没有资料说明到底哪些元器件使用它。

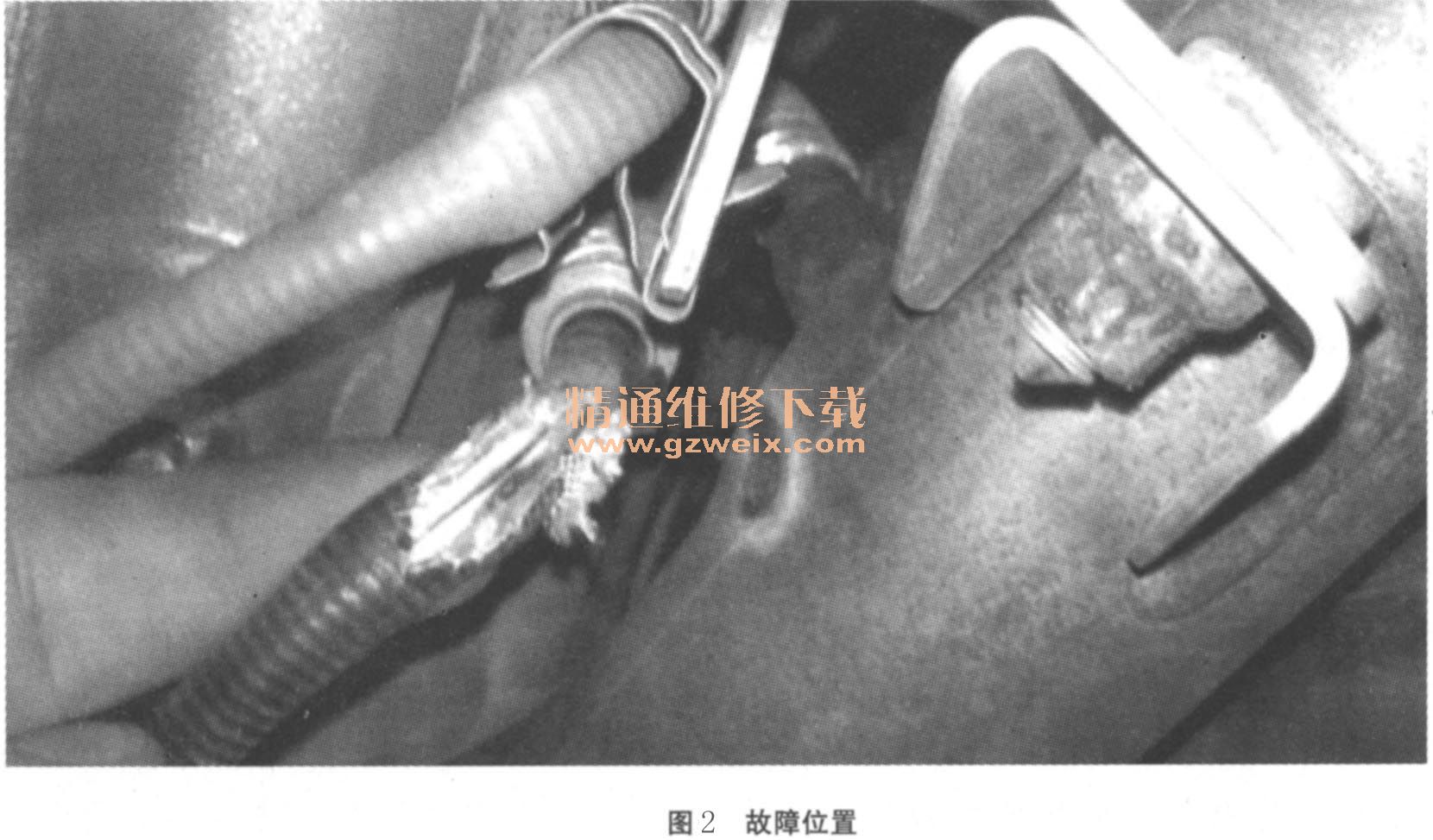

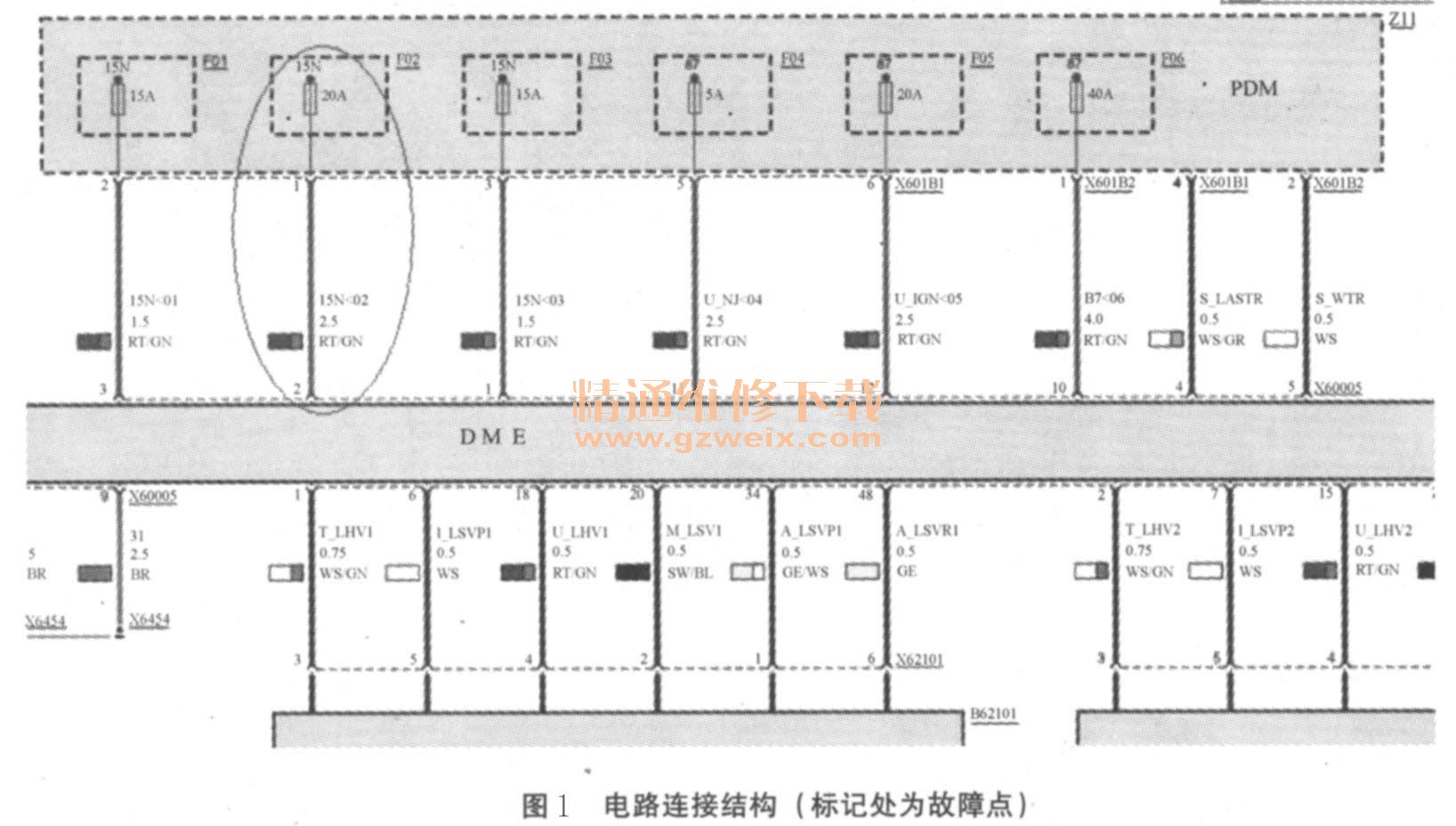

于是我们更换旧的PDM更换保险丝试车(新的PDM无法更换保险丝),果然在多次颠簸时再次熄火,我们立刻下车直接检查保险丝的状况已经损坏,我们装上准备好的保险就爆,这就是我们想要的效果,逐个拔掉DME的插头,其中拔掉一个插头后(X60003),保险丝突然不爆了。用万用表测量插头上所有线路对地的电阻并记录接通的PIN脚,查阅之后发现有一个PIN脚异常,既氧传感器的正极29脚与地接通(正常拔掉DME插头后氧传感器加热的两根线都处于不接触正负极的)(如图1所示),由此怀疑传感器或线路问题,晃动车辆再次连接后保险丝不爆了,安装后慢速开车回店举升车辆检查线路,问题浮出水面了,线路对地短路了(如图2所示)。
故障排除:更换线路损坏的氧传感器后试车正常,故障在没出现过。
故障总结:车主反映无法启动时,到厂更换保险后车辆都可以发动。原因是由于车辆是拖车进厂,导致线路本来短路的颠簸几下后不短路了,导致我们第一时间看到的就只有保险丝爆掉。
