一辆行驶里程约12万km的奔驰S350轿车。客户反映:该车倒车影像不能用了。现在挂上倒挡倒车时COMAND显示屏黑屏,没有任何图像,看不到车辆后方的实际情况。

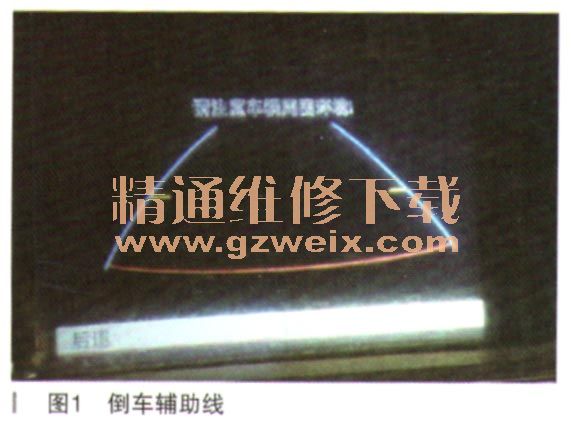

故障诊断:接到此车后,根据客户的描述启动车辆,挂上倒挡后,COMAND显示屏黑屏,没有图像,但是有倒车辅助线显示,如图1所示。
接着连接奔驰专用的诊断仪Star-D,未发现有相关的故障码。
对应于此款车曾经也遇到过类似的情况,但是不同的是COMAND显示屏是蓝屏,并非黑屏。也遇到过和这个一样的故障图像,是因为摄像头的线路有断路造成的。比如后备箱在来回开关时容易造成后视摄像头线束折断,具体位置如图2所示。
凭借以前的经验,我们检查了后视摄像头的线束,此车后视摄像头线束的确有过折断,不过客户描述,已经在外面把线束接好了。在外面的加装店把线束接好后,故障依旧,没有改善。怀疑是其他的地方配件坏了,不是线束的问题,所以把车开到店里进一步维修。图3是在外面维修的线束。

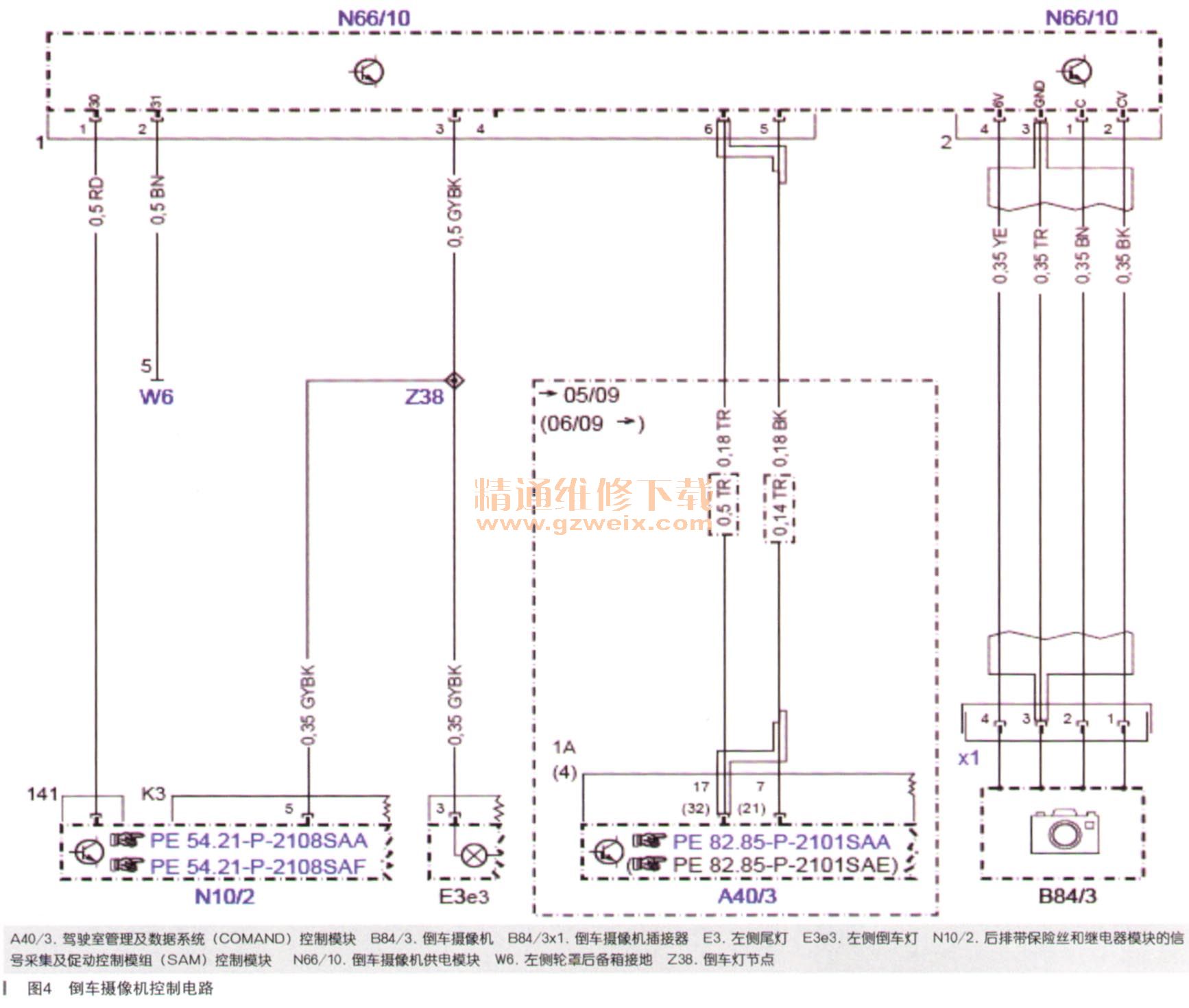

由于线束已经维修过了,然后就没有考虑线束的问题了,调试了一个供电模块后,故障还是没有改善。难道是后视摄像头出了问题,拆下后视摄像头检查,外观没有什么异常,调试一个摄像头后,故障也没有什么改善。这就奇怪了。为了更清楚的分析问题查找电路图,如图4所示。
改变思路,分析电路图,决定从头开始。首先测量N66/10倒车摄像机供电模块的供电12.8V,正常;搭铁0.3Ω,正常。测量N66/10倒车摄像机供电模块插头的3号脚有12.6V的倒车灯信号,正常。测量N66/10倒车摄像机供电模块的插头到A40/3驾驶室管理及数据系统(COMAND)控制模块插头的线束无断路,无短路,正常。这就奇怪了,根据电路图可以看出,所有的部件基本都排除了,唯一没有排除的只有A40/3驾驶室管理及数据系统(COMAND)控制模块,难道说是A40/3驾驶室管理及数据系统(COMAND)控制模块出了问题。那么调试一个试试再说,但是调试一个A40/3驾驶室管理及数据系统(COMAND)控制模块后,故障依旧。

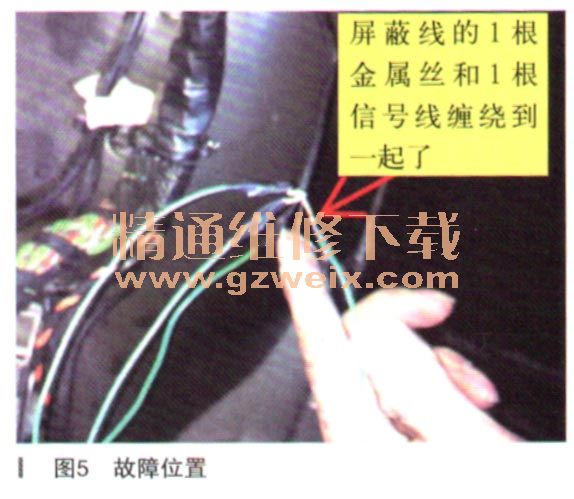

现在从电路图上看出技师唯一没有测量验证的只有N66/10倒车摄像机供电模块的2号插头到B84/3x1倒车摄像机插接器。此线束也是在外面的加装店维修的线束。拔下两头的插头测量每根导线电阻均小于1Ω,导通正常,也没有对地搭铁。接着测量两两线束,发现有两根线的万用表的电阻值来回跳动,特别是动线束时很明显。找到确切的位置,发现是在外维修线束时,线束的屏蔽线的一根金属丝和一个信号线缠绕到一起了,如图5所示。
故障排除:拆下线束,重新连接焊接好线束后,经试车,故障排除。
故障总结:此案例的难点在于故障的出现不会引起报故障码,没有相关的故障指导,也没有实际值的查看,更没有激活等。所以,排除控制模块、排除摄像头等最快的方法只有考虑调试配件。在故障维修排除中,要充分的了解此车曾经的维修情况,通过观察或者通过认真询问客户等,了解更多的信息,帮助分析排除故障。此案例突出的说明了不能轻信别人的维修结果。当没有好的思路和解决方案时,排除其他干扰理清思路从头开始,按自己的维修思路一步一步查找,最终一定能找到故障点,解决问题。
