一辆奔驰S300，底盘号WDD221154，装配272发动机，722.9自动变速器，自动空调系统，客户反映打开空调后，副驾驶侧脚坑出风口出热风，而在冬天使用暖风时，副驾驶侧脚坑出风口出凉风。

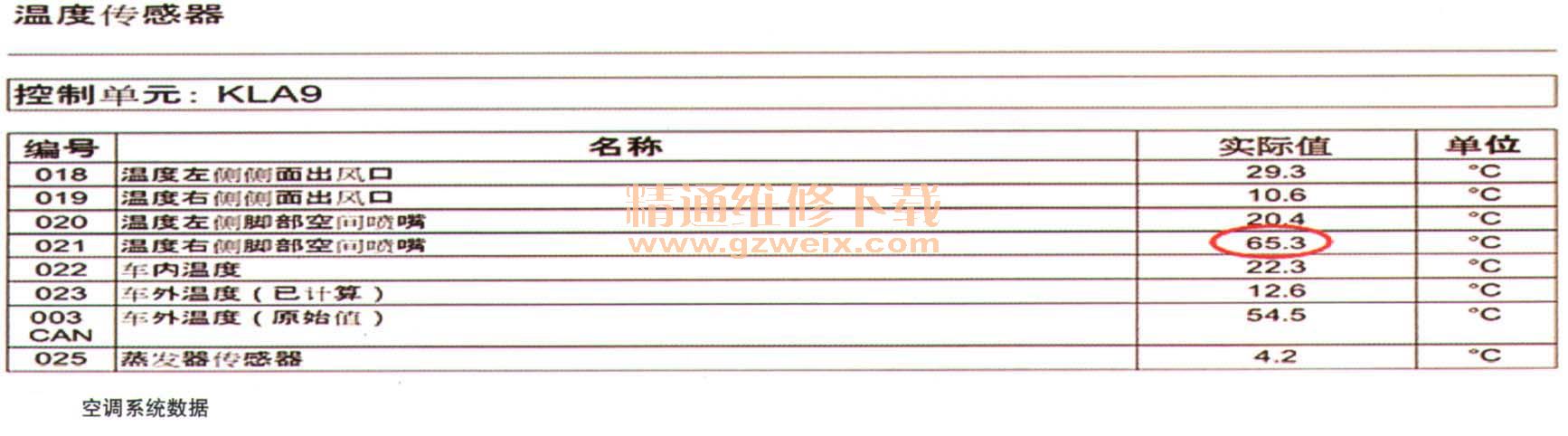

    故障诊断：接车后打开空调，发现空调系统制冷正常，左侧及中间出风口都 很凉，右侧脚坑出风口出的风很热。结合系统原理，可以排除制冷剂缺少，压缩机不工作等原因。连接诊断仪进行快速测试，空调控制模块内无任何故障码。进入实际值，发现右侧脚坑出风口温度传感 器达到65.3℃（如图所示），很显然不正常。

    于是准备对右侧脚坑出风口温度传感器及其线路进行检查，拆掉右侧脚坑上方盖板，检查脚坑温度传感 器，没有发现损坏痕迹，插头也未发现松旷腐牲等异常现象。在测量线路时，发现实际线路的颜色和电路图上显示的不一致，顺着线路往上找，把杂物箱拆掉，发现了问题所在，原来脚坑温度传感器和工作台上的右侧出风口温度传感器插反了，导致空调控制模块接收了错误的温度信号。两个插头形状一样。询问客户得知，车辆户直在外面维修，之前拆过哪里也说不清楚。把插头重新装好后，实际值能够正常显示，温度调节一切正常。
