一辆行驶里程约10万km的2010年宝马730Li轿车。该车辆在进行机油保养后无法进行电子液面测量，机油保养无法复位。进行电子机油液面检查时，油液面高度显不为灰色状态，中央信息显示屏显示“机油油位测量退出工作，保养周期已做相应调整，请在下一次机油保养时进行检杳”。进行机油保养复位时，下次机油保养问隔时间正常显示为2年，下次机油保养的甲程则显示为0，中央信息显示屏显示“保养期临近，请与售后约定时间”。
    故障诊断：接车后首先通过ISID进行诊断检测，读取和故障现象相关的故障内容为“CD9304: BSD总线：通信故障”，故障类型为当前存在。选择故障内容执行检测计划，系统存储了BSD总线通信故障：CD9304BSD总线通信故障，当前存在故障；频率15;复位计数器40。可能的故障原因：总线电线束中安装的BSD总线组件之一中对正极短路、对地短路。

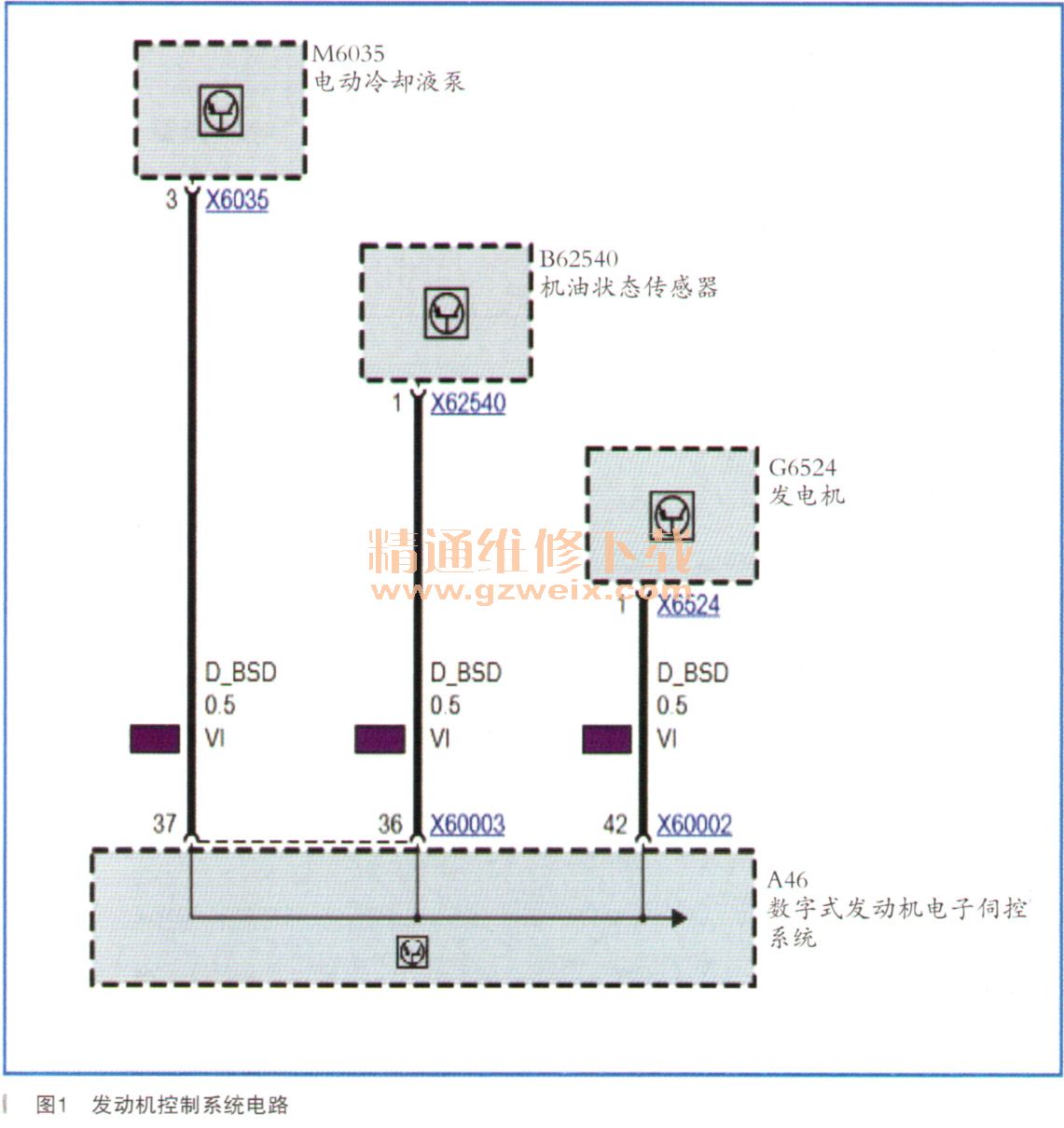

    执行检测计划，在下一测试步骤中读取故障状态，如果此通信故障仍旧存在，拔下所有组件，然后检测导线和插头连接是否知路。）如图1所示。拔下BSD总线线路中的组件电动冷却液、机油状态传感器和发电机，检测导线和插头连接不存在短路现象。

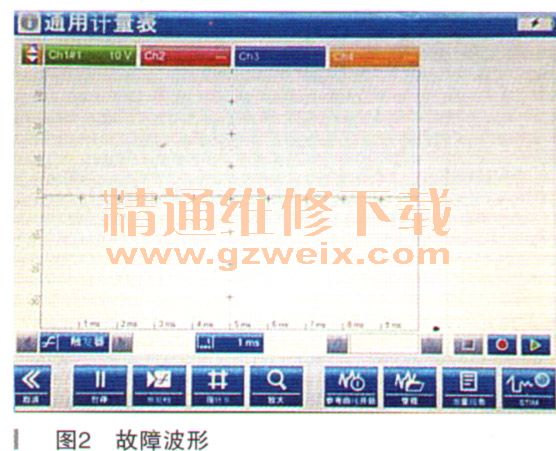

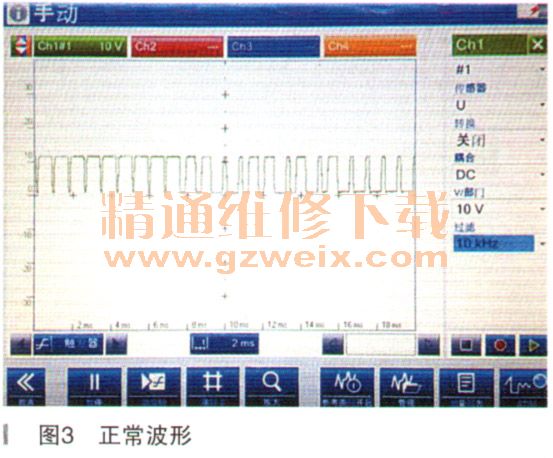

    接下来直接从数字式发动机电子伺控系统DME插头的X60002的42脚和X60003的36脚、37脚信号测量电压及波形图，测量结果信号电压为0.88V左右，正常信号电压应该在9V左右。测量的波形图如图2所示，信号波形为一条直线，没有信号显示。正常的波形应该如图3所示。说明故障点在DME内部。



    故障排除：更换DME，对车辆进行编程设码，然后删除故障存储，机油液面可以正常测量，机油保养可以正常复位，故障排除。
