一辆行驶里程约1.9万km、配置B48发动机的2016年宝马730Li轿车。客户反映：该车晚上行车时车内后视镜防眩光功能失效。
    故障诊断：此车为喷漆车辆，晚上试车确实如客户所说防眩光功能失效。白动防眩光车内后视镜在识别到来自后部的光源时自动遮暗镜面玻璃，自动防眩光车内后视镜有两个传感器，测量来自前方和后方的入射光。信号在车内后视镜电子模块中处理并评估，当后面的光源强于前面时系统会自动发出一个电压信号，电压信号越大镜面玻璃的遮暗程度越强。自动防眩光车内后视镜在车内照明灯接通的情况下不参与工作。自动防眩光车内后视镜通过LIN总线与车身域控制器（BDC）通信，通过BDC进行状态查询和故障存储。
    连接诊断仪进行检测，发现存储的故障码有：车内后视镜LIN组件缺失。产生故障的原因有：
    ·LIN总线线路故障
    ·供电或搭铁缺失
    ·车内后视镜损坏

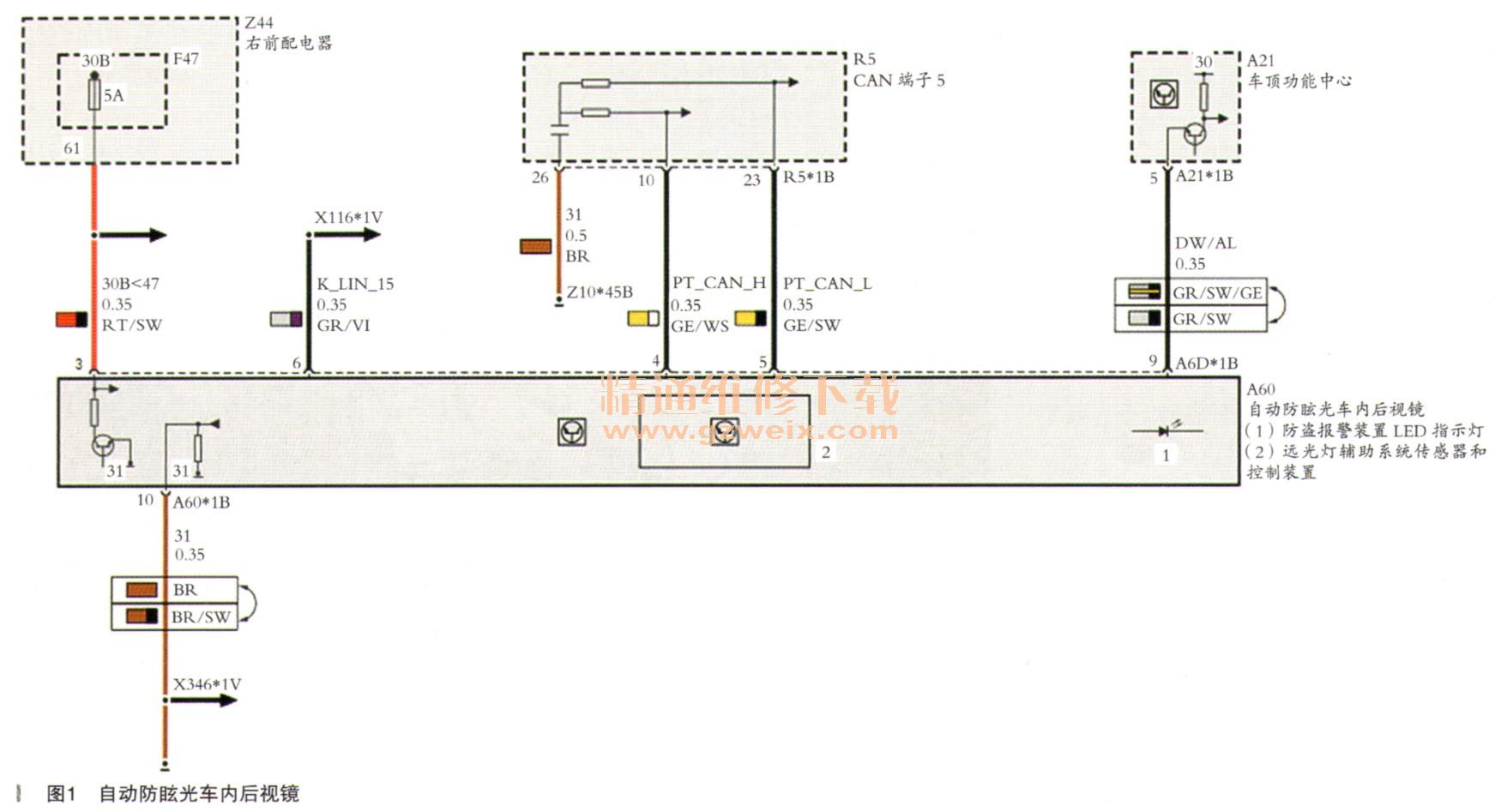

    根据电路图（如图1所示）进行检测，测量插头A60*1B的6号LIN线电压为10V正常，测量A60*1B的3号脚供电没有电压，检查F47号保险丝已经熔断。更换保险丝后测量A60*1B的3号脚还是没有电压，说明供电线路有断路或虚接的情况。拆掉顶棚检查X116接头并没有发现问题，在晃动线束的同时3号脚有时有电有时没有，顺着线束往下查，在A柱饰板的位置发现了虚接的地方，如图2所示。



    故障排除：更换烧掉的保险丝，重新焊接线路。
    故障总结：此车是因为在外面更换前挡风玻璃的时候把线拉断了，在接线的时候没有处理到位导致故障的产生。遇到此类故障要熟悉相关系统的工作原理并结合电路图，才能快速准确地找到故障点。
