一辆行驶里程约7.2万km的2014年宝马520Li 2. 0T轿车。车主反映：该车正常行驶途中出现发动机故障灯点亮，发动机怠速抖动现象。
    故障诊断与排除：
    1）连接故障诊断仪读取发动机故障码，此时出现“140301—熄火，气缸3：喷射装置被关闭；140001—熄火，多个气缸：喷射装置被关闭”信息。
    2）初步认为该故障与气缸3的部件相关，可能有喷油器损坏、点火线圈损坏、火花塞损坏、发动机机械故障、发动机控制单元（DME ）内部故障、相关线路故障等。
    3）检查发动机控制单元（DME ）至气缸3的喷油器、点火线圈线路，均正常。

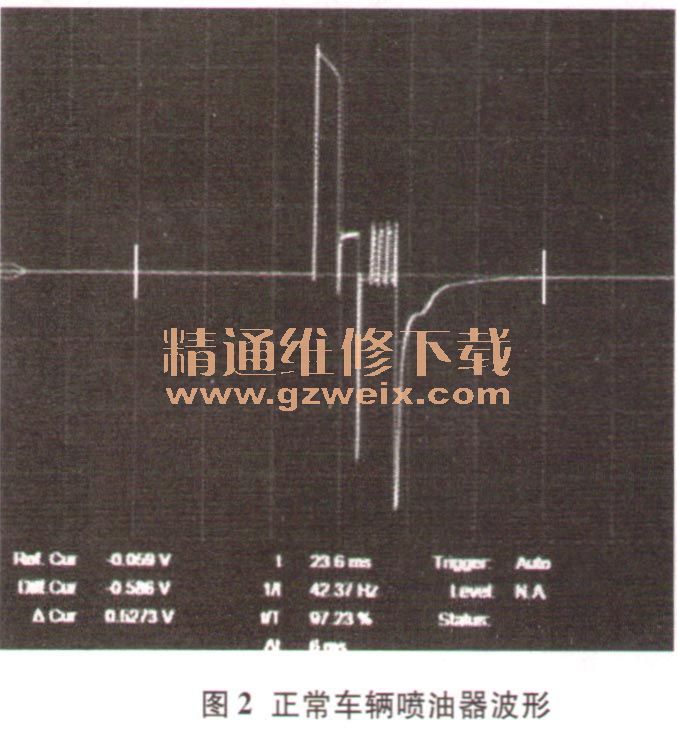

    4）怠速状态时读取气缸3的喷油器波形（图1），然后与其他正常车辆喷油器波形进行比较（图2），发现3缸喷油器波形不正常。



    5）根据维修经验，初步认为气缸3喷油器或发动机控制单元（DME）存在故障，于是利用汽车诊断仪清除故障码后起动发动机，同时读取气缸3的喷油器波形，发现在发动机故障灯点亮之前，喷油器波形正常，故障灯点亮之后喷油器波形又不正常，从而怀疑发动机控制单元（DME）内部损坏。
    6）更换发动机控制单元（DMF ）后，多次路试车辆正常，故障彻底排除。
