宝马X5中央显示屏报警、随动控制大灯失效
来源:本站整理  作者:佚名  2019-04-20 11:23:23

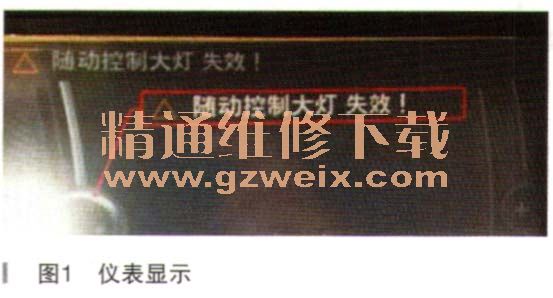

    一辆行驶里程约12.2万km、配置N55发动机的宝马X5。客户反映:该车中央显示屏报警,随动控制大灯失效,如图1所示。

    故障诊断:接车后检查CID确实显示随动控制大灯失效,但是,故障不是一直存在;打开点火开关,车辆进行自检时,故障一下出现,马上又恢复正常。经宝马系统ISTA诊断存有故障码,如图2所示。


    根据故障进行了测试,将大灯开关放到A(自动挡)的位置,当方向往左或者往右转向时,相关一侧的大灯会跟随转动,并且相关一侧的雾灯会亮起,进行相关的辅助照明。说明随动照明实际的功能是有做出反应的。此车出现故障的时候无相关动作。查询相关维修历史记录,此车在2年前前部大灯发生过事故,更换过左边的大灯及相关的部件。
    我们查询了相关的PUB和电路图,SMC(步进电机控制器)模块线与SMC(步进电机)和FRM(脚部空间模块)是通过LIN信号通信,并控制大灯内的相应电机进行调整大灯的水平和左右位置(如图3、图4所示)。



    步进电机控制器(SMC)按如下方式控制双氖气灯内摆动模块的运动:
    ·向上和向下用于自动大灯线水平调整(自动大灯线水平调整步进电机)
    ·向右和向左用于随动控制大灯(随动控制大灯步进电机)

[1] [2]  下一页
