一辆配备N55发动机、手动变速器的宝马3系轿车。客户反映:该车在等红绿灯时,出现过好几次电脑显示胎压失灵、气囊灯亮、DSC灯亮、发动机灯亮、变速器灯亮,之后挂不了挡,要重起后才可以。
(1)客户反映故障共出现了5次,第1次是在车库中倒车出来,停车后准备由R挡切换到D挡时,变速器故障灯亮起,接着DSC及胎压灯等也亮了,然后无法挂挡,车辆有向前冲的趋势,发动机转速突然有大幅度的晃动,重起后一切正常,另外4次都是在等红绿灯的时候,正准备由D挡切换到P挡时出现。
(2)客户还反映故障是在上次编程后出现的,编程原因是行车中熄火。
(3)客户是一位女士,该车一般都是客户自己开,主要用于上下班代步,驾车风格为温柔型。
(4)驾车环境良好,驾车路面为城市道路,路况良好,晚上一般把车停在地下停车库。但由于客户在乡下有栋别墅,所以客户偶尔在城市与乡下之间奔波,乡下道路颠簸。
(5)检查该车维修历史,保养正常,且都是在宝马4S店进行的保养。
确认故障现象:起动发动机,组合仪表中安全气囊灯、DSC灯、发动机灯、驻车制动器灯、主动转向灯、胎压监控灯交替亮起,挡位显示闪烁,转速表指针上下摆动,但实际发动机转速不变,怠速运转良好,不会自动熄火。另外,还存在有时无法换挡和雨刮器乱刮的现象。
通过IDrive查看CID中的检查控制信息,存在乘员保护系统异常、ABS系统异常、变速器异常和转向控制系统异常等故障信息。
初步诊断与分析:连接ISTA诊断系统,其中K -CAN总线上ACSM控制单元显示存在故障,MOST总线上的控制单元功能正常,F -CAN总线上DSC和AL控制单元显示存在故障,PT-CAN总线上,包括DSC、DME、AL、EGS等所有控制单元均显示存在故障。因此,初步判断故障主要为PT-CAN故障、DSC控制单元内部故障和F -CAN故障。
LDSC灯亮:总线通讯故障,或DSC内音F故障等。
2.变速器故障灯:总线通讯故障,丢失DSC信号等。
3.发动机故障灯:总线通讯故障,丢失DSC信号等。
4.主动转向故障灯:总线通讯故障,丢失DSC信号等。
5.胎压监控警示灯:丢失DSC中轮速传感器信号等。
6.气囊灯亮:丢失DSC信号等。
7.驻车制动器灯亮:丢失DSC信号等。
8.雨刮器乱刮:缺少DSC中轮速传感器信号等。
数据测量与故障诊断:
1.读取故障信息
读取故障码存储器中的信息,得到部分故障码如表1所示。
2.读取有效的故障码
(1)PT CAN通讯故障。
(2)DSC、EGS、DME、AL、JSE、FRM、ACSM发射和接收故障。
3.制定初步维修方案
(1)执行相关检测计划。
(2)测量PT_CAN终端电阻。
(3)测量PT_CAN波形。
(4)测量F_CAN终端电阻。
(5)测量F_CAN波形。
4.数据测量
(1)执行相关检测计划
检测计划显示故障原因为总线对地短路,总线对电源短路,总线之间短路,总线断路、损坏、腐蚀、触点接头脏污,控制单元故障(如插头连接损坏),加装不正确(总线连接)。
与故障相关的控制单元从可能性由高到低分别是:DKG (50%),SMG(33%),EGS(30%),CAS(21%),DSC(19%)。
(2)测量PT-CAN终端电阻
测量PT_CAN总线上终端电阻值分别为94.9Ω和23.37kΩ。
总线上测量实际值有3种情况:
1)电阻正常(60Ω左右);
2)94.9Ω(偏大);
3)23.37kΩ(相当于断路);
测量单个控制单元(DSC和EKP引终端电阻均为120Ω,正常。
(3)测量PT_CAN波形

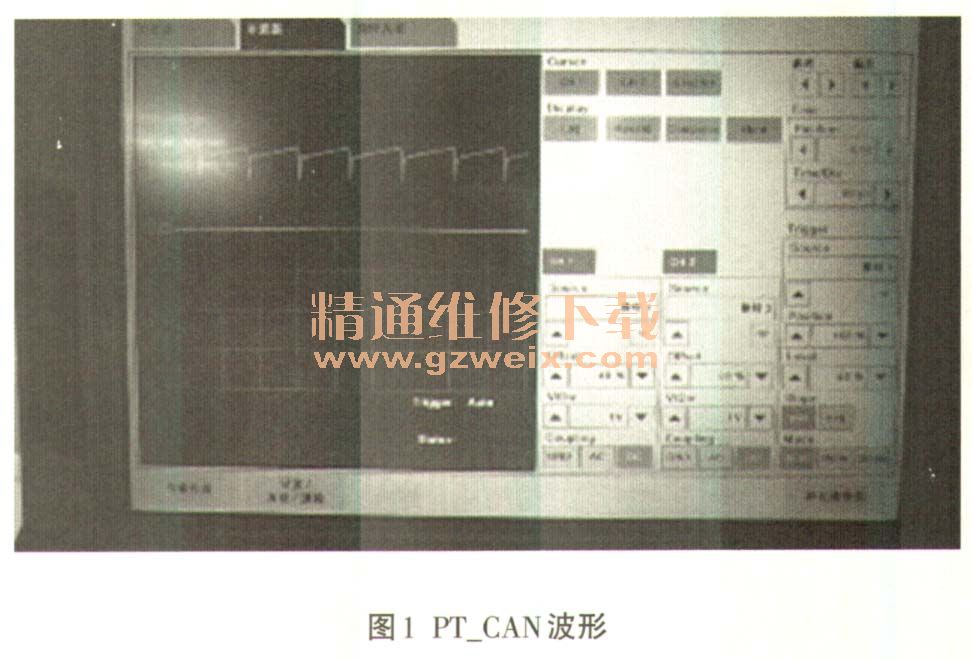

实际测量PT_CAN波形如图1所示。
