宝马730Li发动机抖动、游车故障检修
来源:汽车维修技师  作者:佚名  2020-11-04 07:44:28

     一辆行驶里程约3.3万km、配置B48TU发动机的宝马730Li轿车。客户反映:该车发动机抖动、游车。

    故障诊断:接车后试车,在原地怠速发现发动机抖动游车。油门加至2000r/min,依然抖动、游车;发动机转速无法稳住,并且发动机前部可以听到有节奏的异响。使用宝马原厂诊断系统ISTA诊断,存有多缸熄火和蓄电池深度放电故障。故障码如下:
    ·0x140010熄火,多个气缸:已识别
    ·0x140110熄火,气缸1:已识别
    ·0x140210熄火,气缸2:已识别
    ·0x140310熄火,气缸3:已识别
    ·0x140410熄火,气缸4:已识别
    ·0xO30E00动力管理:在最初200km内电池深度放电或电池电量低于30%
    根据故障码整理维修思路,导致发动机抖动的可能因素:
    ·点火线圈
    ·喷油器
    ·火花塞
    ·混合气
    ·进排气漏气
    ·进排气不通畅
    ·线束
    ·DM卫
    ·发动机机械元件
    首先使用宝马原厂诊断系统ISTA进行了相关故障的检测计划;测试第一遍,ISTA诊断提示无任何故障。明明有熄火故障现象,为什么系统提示无故障呢?
    于是,决定再走一遍相关故障的检测计划,ISTA提示喷射装置有故障;更换4个喷油器,删除发动机调校后试车故障依旧。与同款试驾车对调了火花塞和点火线圈,故障依旧。测量喷油和点火线圈的波形均正常,如图18、图19所示。

    读取发动机相关数据流
    ·节气门2%~5%变化
    ·VTC(可变气门正时)电机18%~25%变化
    ·HFM(空气流量传感器)8~18kg/h变化
    ·氧传感器电压0.7V

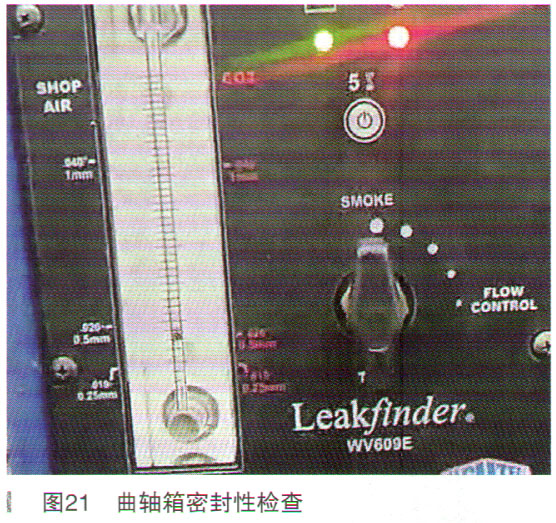

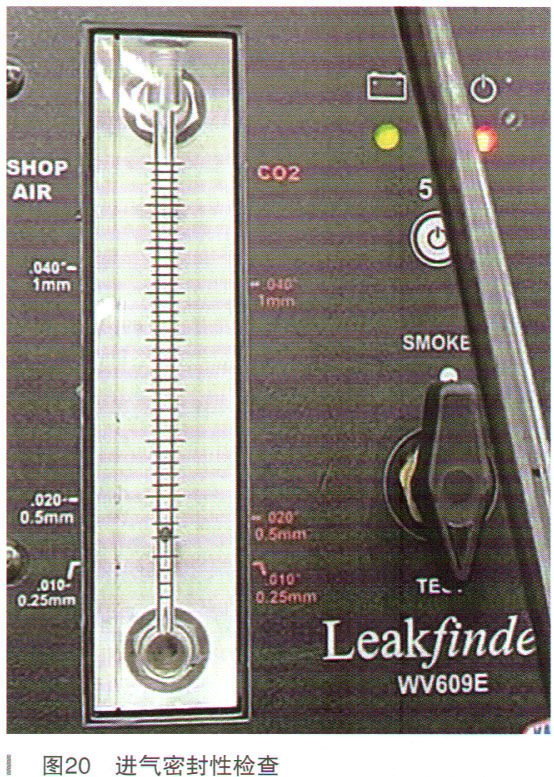

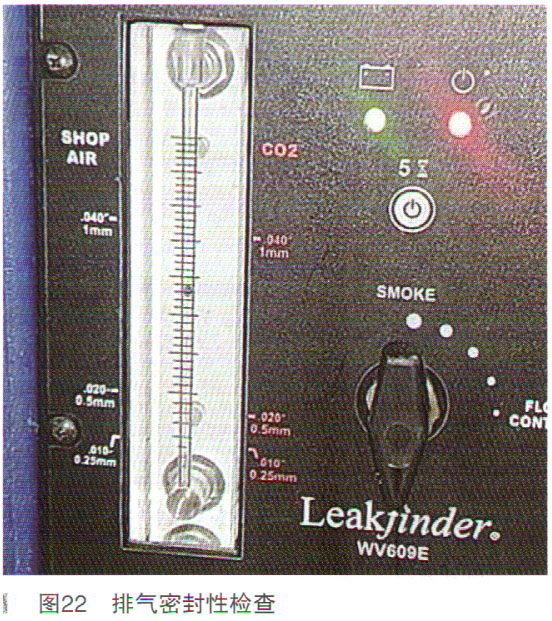

    这些变化都是由于发动机运行不稳定波动引起的,因此读取发动机数据流对故障的排除没有实质的帮助。怀疑是进、排气系统有问题导致熄火。拔掉HFM、节气门、炭罐电磁阀、VTC电机、VANOS(可变气门机构)电磁阀、高压油泵、前后氧传感器,故障依旧存在。检测触媒,目测正常。测量进、排气密封性均正常,如图20~图22所示)。


    测量相关传感器线束,未发现异常。会不会是气门室盖罩内部漏导致混合器不正常,最后导致燃烧不好熄火呢?决定更换气门室盖罩,拆下气门室盖罩,顺便检查正时及缸盖。检查发动机正时,缸盖处的各个部件均未发现异常,更换气门室盖罩,试车故障依旧。
    维修排查到此地步,已经把有关喷油、点火、进气、排气系统都已经排查了一遍,还是没有找到故障点。
