一辆2016年宝马316Li检修,此车搭载N13发动机,故障码有两个:
·检测到3缸失火
·3缸喷射装置关闭
点火线圈、火花塞、喷油器全部更换过,发动机也已经分解过,说有一个气门弯曲并更换该气门,但是仍然和原来一样,还是3缸失火。
他们已经测试过缸压,4个汽缸差别不大,1100kPa左右。
在维修过程中他们发现只要拔去一个
凸轮轴位置传感器,发动机就正常。更换了CVVT执行电磁阀,无效。最后到我处寻求帮助。
基于已经测试过缸压,笔者采用自制的汽缸压力传感器,采集1缸、3缸怠速状态下的压力波形。

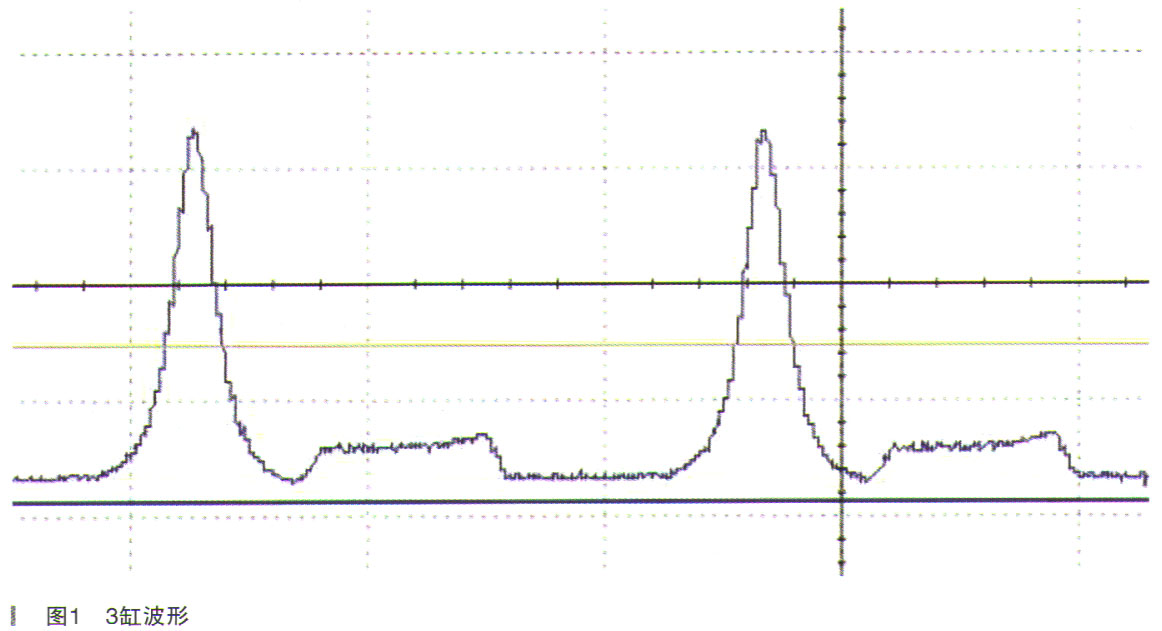

3缸波形,气门升程控制模式,如图1所示。
1缸波形,节气门模式,如图2所示。因为3缸已经失火,所以只能用节气门模式。
因为两张图片的工作状态不同,不具有参考意义,也没有看出明显的异常,压力正常。气门开启和关闭点,因为VVT分别参与或者不参与工作,也看不出到底3缸的开启和关闭是不是正常。唯一的差别就是在排气门关闭时一个有上翘部分,一个没有。
其实故障分析到这儿,节气门模式和电子气门升程模式下一个正常一个不正常,答案已经呼之欲出。
两者的区别就是气门升程的不同,顺着这个思路一定会有结果。
因此到这儿就有必要再介绍一下宝马车的进气系统结构了,尽管前后好几代了,但是其技术的发展还是一脉相承的,并没有太多的创新。以前杂志上包括网络上也介绍的不少了,因为是检修故障的原因,要分析前因后果,还是有必要再仔细描述一遍。
宝马车型的气门机构由全变量气门升程控制装置(电子气门控制系统)和可调式凸轮轴控制装置(双凸轮可变正时控制系统)组成,因此能够自由选择进气门的关闭时刻。气门升程控制只在进气侧进行,凸轮轴控制在进气侧和排气侧进行。
只有当下列参数都可控制时,才能进行无须节气门的负荷控制:①进气门的气门升程;②进气和排气凸轮轴的凸轮轴调整装置。
装备电子气门控制系统时,为执行下列功能而控制电动节气门调节器及所谓的节气门模式:
·车辆启动(暖机过程)
·怠速控制
·满负荷运转
·紧急运行
在所有其他运行状态下,DME运行与气门升程控制模式下,节气门打开至只产生一个轻微的真空为止。这个真空假如是燃油箱排气所需要的。发生故障时,气门升程会被尽量大地打开。然后通过节气门调节空气输送。如果不能识别偏心轴的当前位置,则阀门会被不加调节地最大打开(受控的紧急运行)。为达到正确的阀门孔开启程度,必须通过调校补偿气门机构内的所有公差。在这个调校过程中,调节到偏心轴的机械限位。
所以该车拔不拔
凸轮轴位置传感器,系统处于两种状态:一个是节气门模式,一个是气门升程控制模式。两者最大的区别就是,气门的升程不同。
通过一根电动可调式偏心轴,凸轮轴对凸轮推杆的影响可通过一根中间杠杆改变。由此产生一个可变气门升程。仔细研究中间推杆,推杆的下部轮廓分成左右两部分,左边一大半比较平直,右边一半是个斜坡,偏心轴的偏心轮不同的部位压在中间推杆上部的轴承上,从而导致气门摇臂轴承和推杆下部接触点偏左或者偏右的变化,中间推杆的左右摇动,左下部因为较平整,所以气门不动,当气门摇臂接触到斜坡位置时,气门开始打开。因为凸轮的外形是一定的,推杆左右摆动的距离也是一定的,所以初始位置在左下部偏左时气门升程小,偏右时气门升程大。
