一辆行驶里程约14.2万km、配置N52发动机的2014年宝马730Li轿车。该车大灯在“0”位置时近光灯常亮,无法关闭。
故障诊断:车辆近光灯在大灯开关关闭情况下亮起,点火开关关闭时近光灯关闭。旋转至其他挡位(停车灯、自动灯、近光灯)时,灯光控制正常。

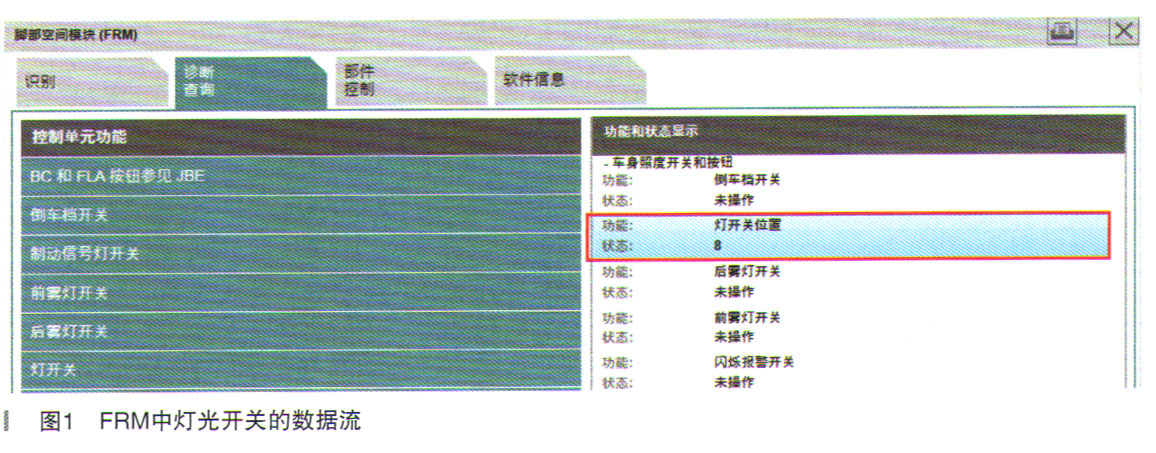

连接诊断仪读取相关故障码,FRM(脚部空间模块)中无相关故障码。读取灯光开关
数据流如图1所示。
灯光开关在关闭位置时,数据显示为代码8,在auto位置时显示为自动车灯控制,在停车灯位置时显示为停车灯,在近光灯位置时显示为近光灯。由于没有正常数据对比,不知道该数据显示8是否正常。
查询该车维修资料,灯光开关A14和脚部空间模块为LIN线通信,电路图如图2所示,开关集成了前雾灯按钮、后雾灯按钮、大灯控制旋钮、组合仪表照明滚花轮,多种信号输入。当脚部空间模块与灯光开关的LIN总线中断时,近光灯会被脚部空间模块自动打开,此时为故障时的应急状态。
分析导致上述故障的原因有:
·灯光开关信号输出错误
·LIN线故障
·脚部空间模块故障

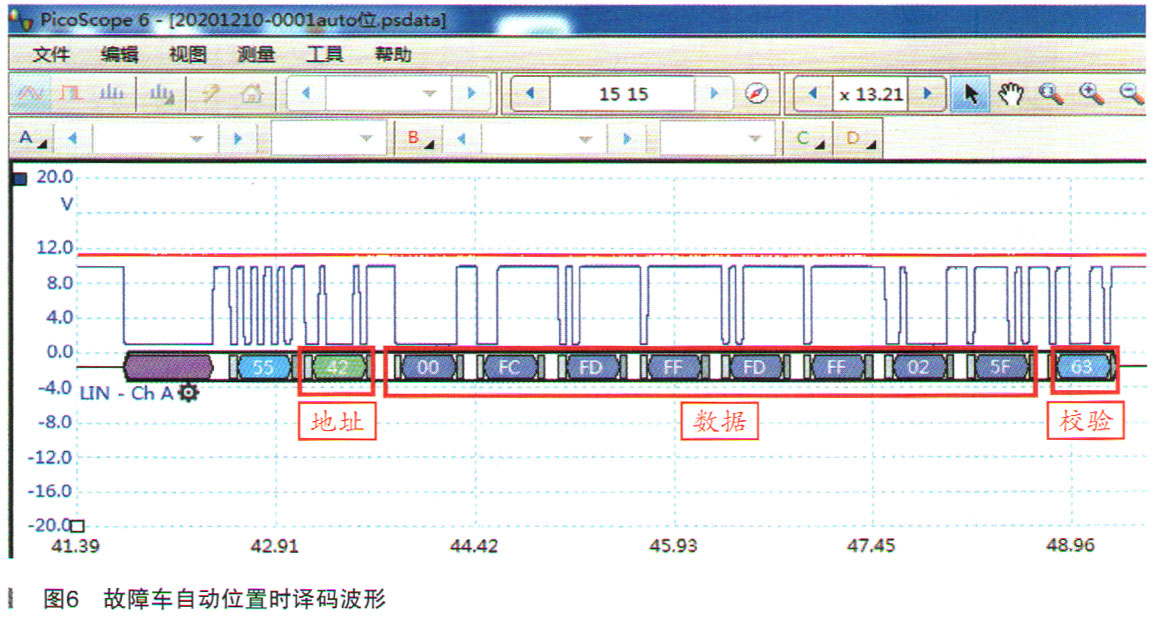

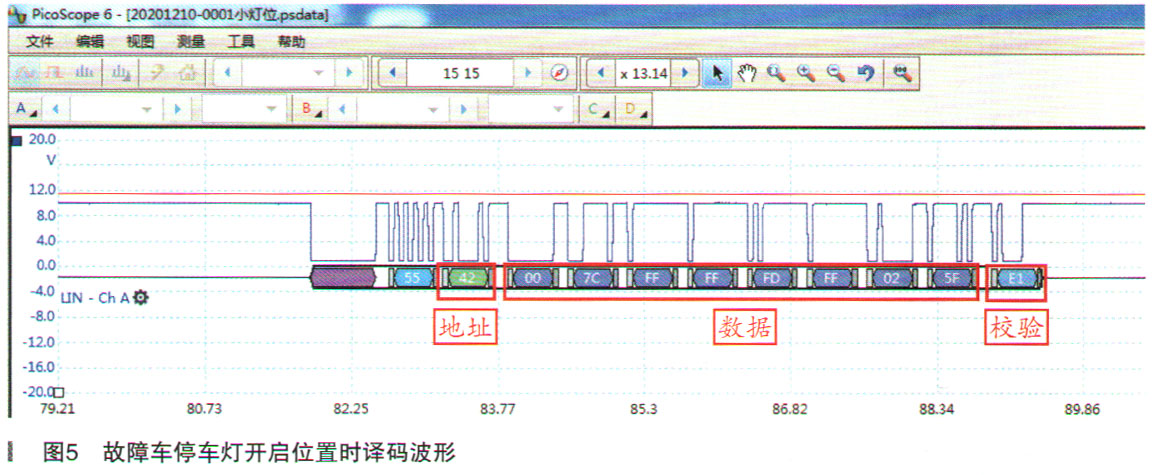

在灯光开关处连接示波器测量LIN总线(灯光开关的2号针脚)的电压波形并对波形进行串行译码。发现译码数据中只有地址42的数据在开关旋转时发生了改变,如图3-图6所示。
