笔者检查发现驱动联动杆可以调节长度，如果驱动连杆的长度过短，驱动马达的运动角度就会变小，也就无法触碰到微动开关触点。所以笔者将驱动杆长度适当的调整变长后试车，故障现象消失，见下图：



解决方案:

将驱动杆长度适当的调整变长后试车，故障现象消失

案例分析：

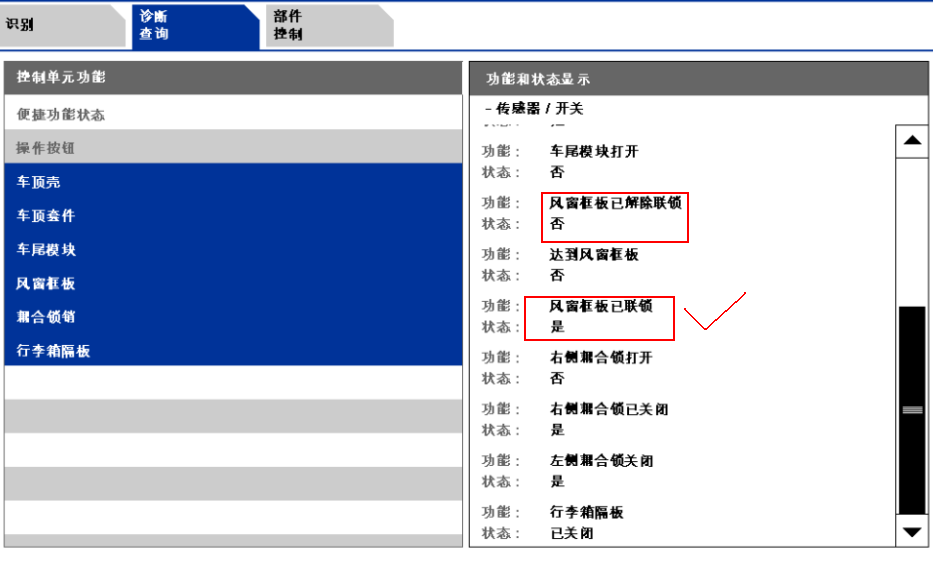

E93硬顶结构复杂，查找这类的故障比较困难，前提条件是大家要对该车硬顶工作原理熟悉，仔细核实故障现象，认真分析数据流，逐步推理。该车为什么一直会有联锁驱动装置故障呢？因为CTM控制单元一直没有收到风窗联锁已锁止的信号，而实际情况是已经联锁，只不过是因为驱动连杆过短导致锁钩锁止后，电机无法旋转过多的角度，也就无法触碰到该微动开关了。所以CTM认为驱动马达存在故障。
