车辆近光灯在大灯开关关闭情况下亮起，点火开关关闭时近光灯关闭。旋转至其他挡位（停车灯、自动灯、近光灯）时，灯光控制正常。

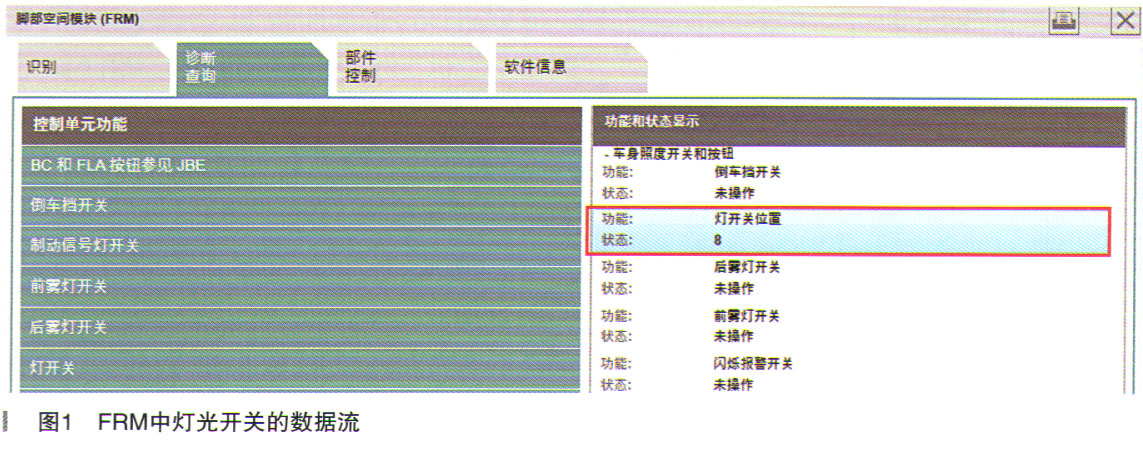

    故障诊断：连接诊断仪读取故障码，FRM（脚步空间模块）中无相关故障码。读取灯光开关数据流，如图1所示。

    灯光开关闭位置时，数据显示为代码8，在auto位置时显示为自动车灯控制，在停车灯位置时显示为停车灯，在近光灯位置时显示为近光灯。由于没有正常数据对比，不知道该数据显示8是否正常。

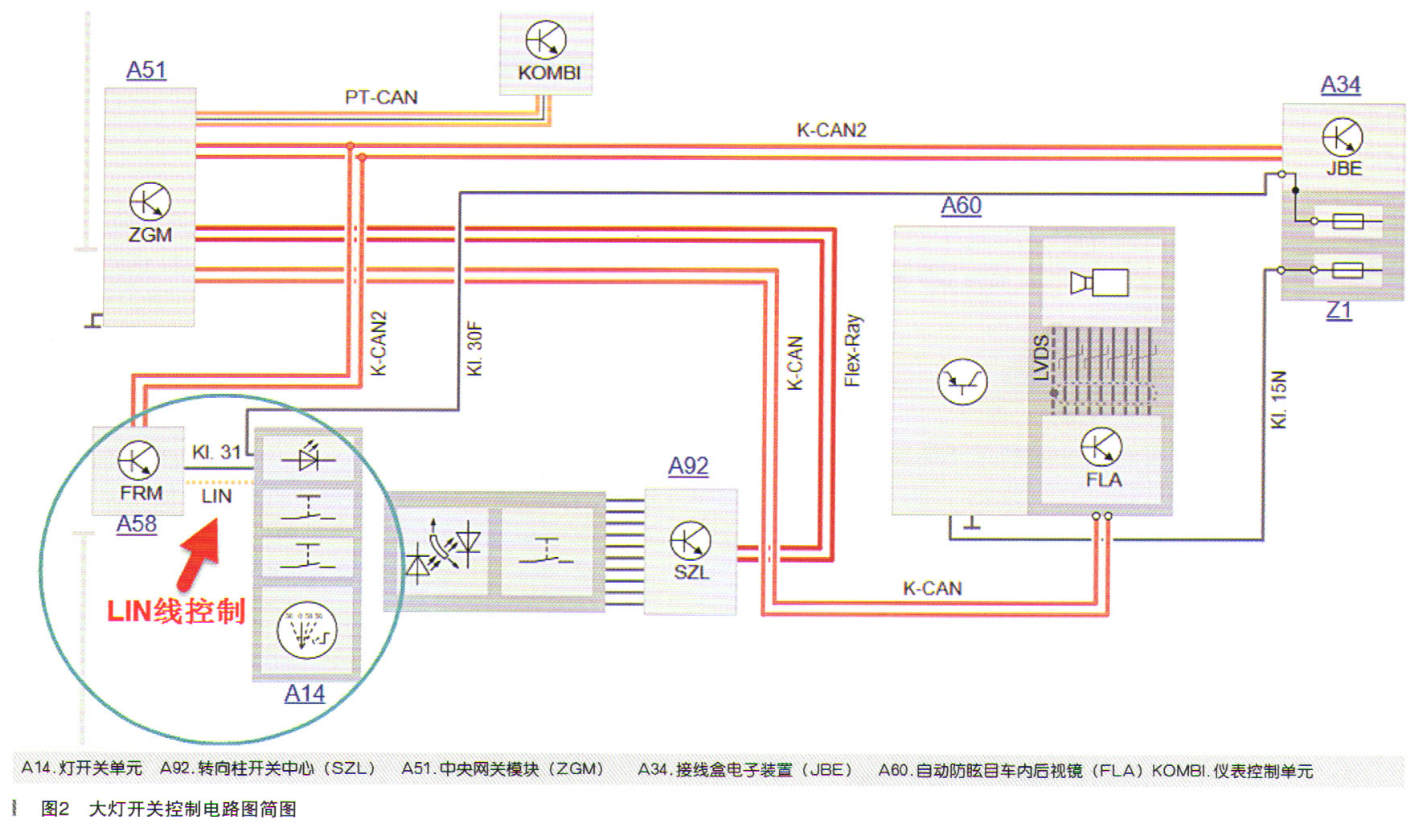

    查询该车维修资料，大灯开关A14和脚部空间模块为LIN线通信，如图2所示。开关集成了前雾灯按钮、后雾灯按钮、大灯控制旋钮、组合仪表照明滚花轮，多种信号输入。当脚部空间模块与灯光开关的LIN总线中断时，近光灯会被脚部空间模块自动打开，此时为故障时的应急状态。

    分析导致故障的原因有：

    ·灯光开关信号输出错误

·LIN线故障

    ·脚部空间模块故障

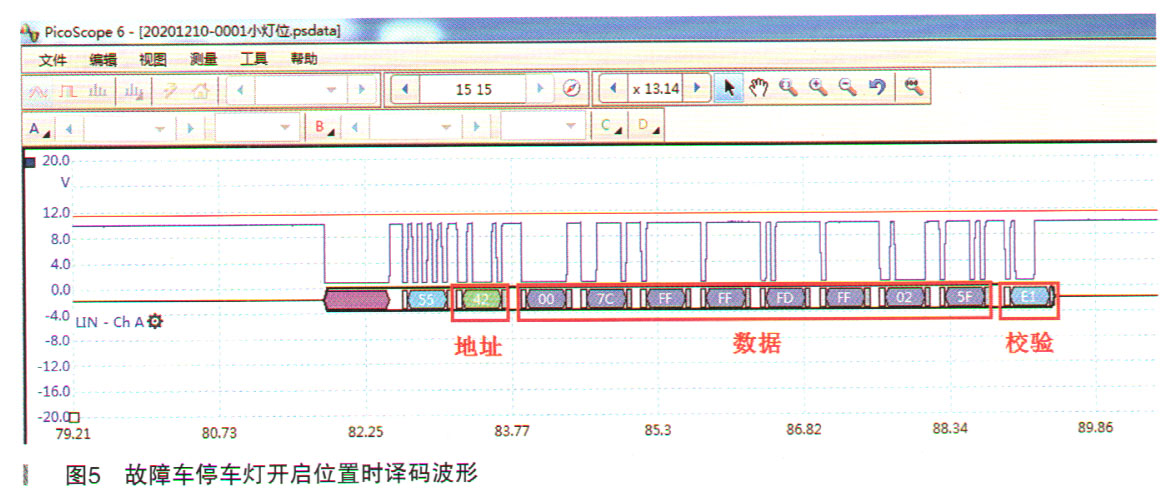

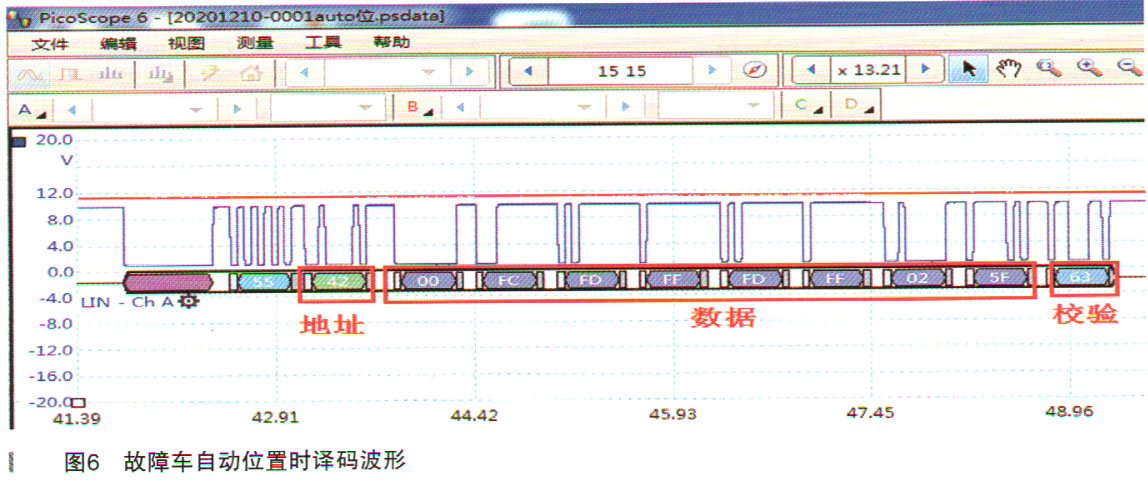

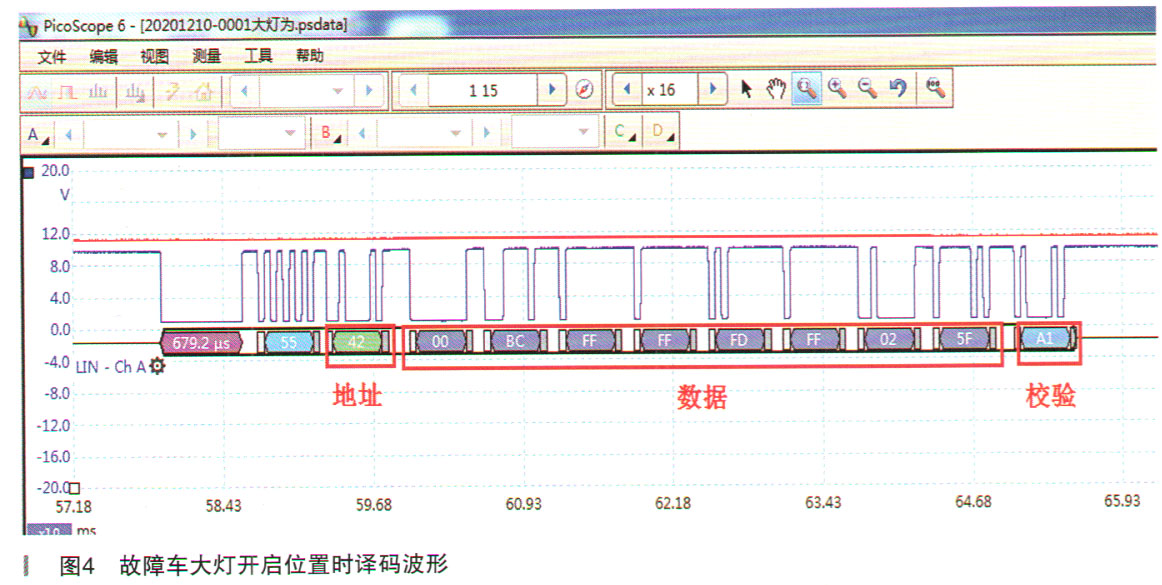

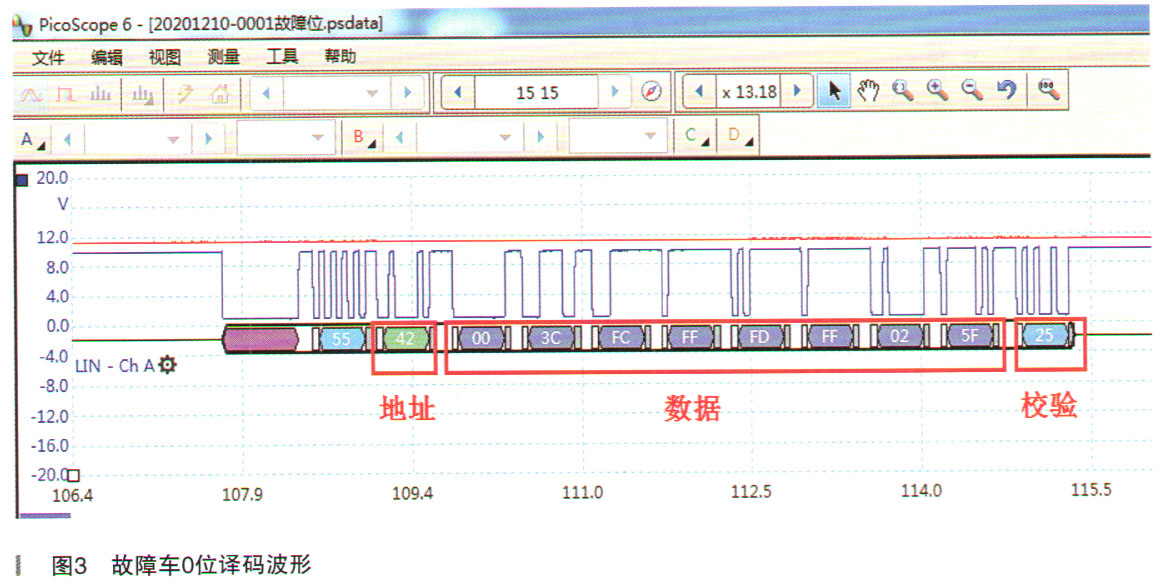

    在大灯开关处连接示波器测量LIN总线（灯开关的2号针脚）的电压波形并对波形进行串行译码。发现译码数据中只有地址42的数据在开关旋转时数据发生了改变，如图3～图6所示（注：红色波形为1号针脚供电波形，蓝色波形为2号针脚LIN线波形）。
