宝马525Li轿车电子换挡杆偶尔不显示档位
来源:汽车维修技师  作者:佚名  2021-12-06 09:48:59

     一辆配置N20B20D发动机的2016年宝马525Li轿车。该车电子换挡杆上不显示当前的挡位,仪表上的挡位显示正常,并且行驶正常。

    故障诊断:用诊断仪读取故障码,如图1所示。

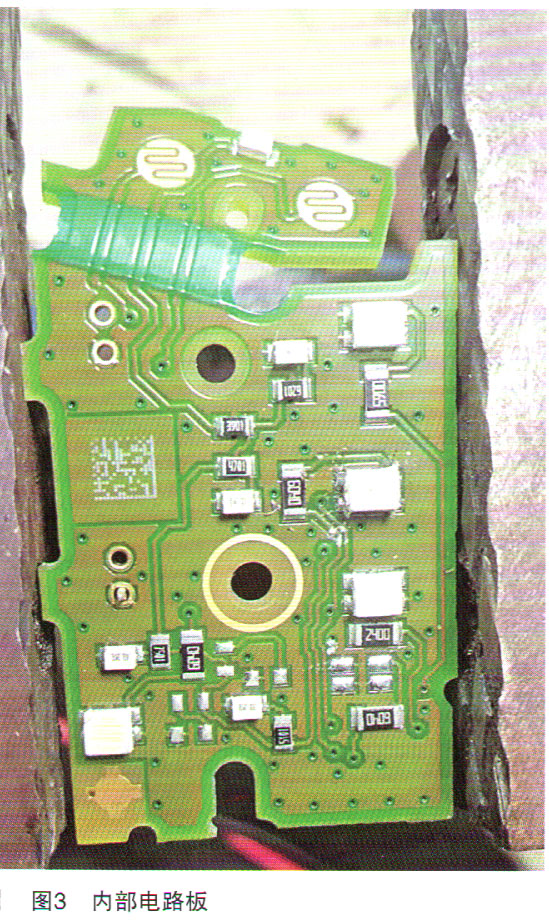

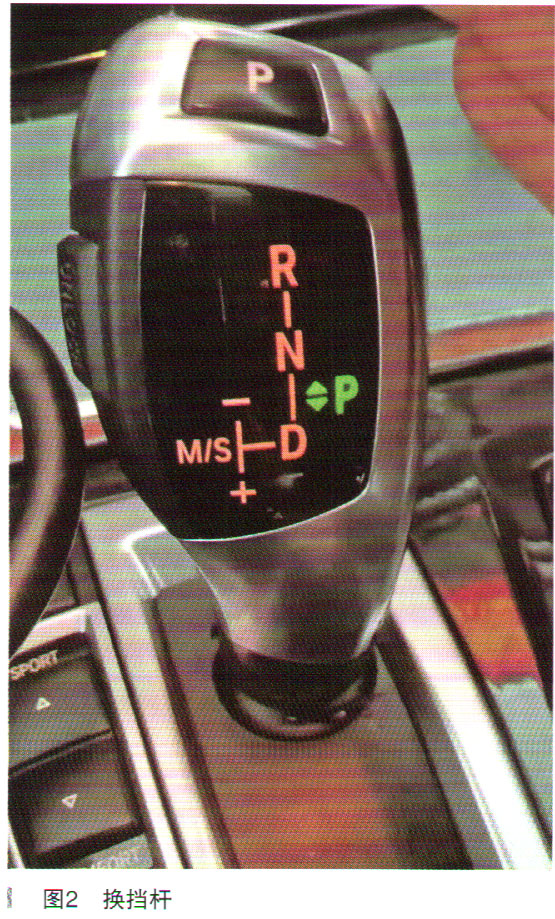

    该故障时有时无,根据故障码的提示,估计是换挡杆内部的发光二极管损坏。因为更换一样换挡杆比较贵,客户希望能够维修。于是,我们拆下换挡杆后,简单的研究,如图2、图3所示。

    直接用万用表电阻挡检测发光二极管,发现5个绿色发光二极管巾,有一个发光弱,有一个完全不发光,其余3个显示正常。
    由此判断因为个别二极管不发光,导致检测电路报警。为了安全,控制电路保护性切断所有发光二极管,导致换挡杆上没有正常的挡位显示。于是,订购几个同型号的发光二极管。
    到货后,更换新的发光二极管,装车试验,故障排除。在拆装过程中,有以下几点注意事项:
      (1)在车上需要拆下换挡杆处的塑料板,拔插头有一定难度,要小心操作。
      (2)从车上拆下后,第一步是撬下塑料面板,是用胶粘接的,用刀片划开就可以,然后拧下中心位置的小螺丝,仔细拆装。
      (3)拔电路板上的小插头时,一定要用工具撬下,不可用手直接拔,易造成插座连针掉下。
      (4)换上新的发光二极管,注意极性不要接反,更换后插上所有插头,再用诊断仪清除故障码,如果不能清除故障码,必要时可以用诊断仪进行驱动元件试验。
      (5)在拆下后,维修前也可以用诊断仪驱动试验,看是否有正常的驱动电极施加到了发光二极管上,只有电压正常提供了,发光二极管不点亮或亮度弱,才能判断是发光二极管损坏。
      (6)电路板上共有5个绿色的发光二极管,为挡位显示用;另有5个红色发光二极管为背景照明,通常是挡位显示的绿色发光二极管容易老化损坏,红色和绿色发光二极管都可以用万用表的电阻挡直接点亮LED。
    故障总结:此车故障原因是换挡杆内部的发光二极管老化导致的挡位不显示,在后来的维修经历中多次遇到类似故障,说明此故障属于此车型的典型常见故障。如果能通过维修代替更换总成的话,可以为客户节省一定费用,也会赢得客户的满意。
    刚开始维修时,没有想到一个发光二极管都在控制单元的监控范围内,可以方便地执行元件测试,同时用万用表电阻挡即可点亮发光二极管,在诊断上还是比较方便。整个维修过程中,电子元件的焊接可能是大多数维修人员难以掌握的,可以请专业人员帮忙处理。
