奔驰ML350防盗系统失效
来源:汽车维修技师  作者:佚名  2015-01-01 09:01:49

    一辆配备DAS 2b驾驶认可系统的奔驰ML350。该车辆无法启动,启动机不工作,仪表上在启动的同时有故障灯“Start error”显示。
    故障诊断:连接DAS诊断仪对车辆进行快速检测,测试结果显示“DAS-Drive authorization system”,驾驶认可系统有故障码存储如表1所示。

    含义为:无线收发器的固定代码正常,可变代码无效。
    根据DAS诊断帮助信息提示,能造成此故障的原因有以下几点:
    ·钥匙读取器单元N26/4
    ·扩展主动控制模块(EAM) N10/1
   ·钥匙读取器单元N26/4和扩展主动控制模块(EAM) NIO/1之间的线路故障
    ·驾驶授权控制模块N73/1
    将点火开关打到第2挡,进人实际值检查当前钥匙使用状态数据显示(图1)。

    从数据流第2项可以看到当前钥匙无法被识别。用示波器测试扩展主动控制模块(EAM) N10/1与钥匙读取器单元N26/4之间的两根钥匙读写信号线:当点火开关打开时有波形输出,说明钥匙读取器单元N26/4及扩展主动控制模块(EAM) N10/1的传输功能正常。问题的焦点出在钥匙信号不被认可,有两种情况可以导致这种结果:钥匙或驾驶授权控制模块N73/1有功能故障。换用另一把钥匙试车,故障现象相同,分析两把钥匙同时失效的可能性很小,决定更换驾驶授权控制模块N73/1。更换N73/1后故障排除。
    故障总结:到目前为止,奔驰的防盗系统大致可以分为DAS 1、DAS 2、DAS 3三代,此车防盗系统属于DAS 2b。

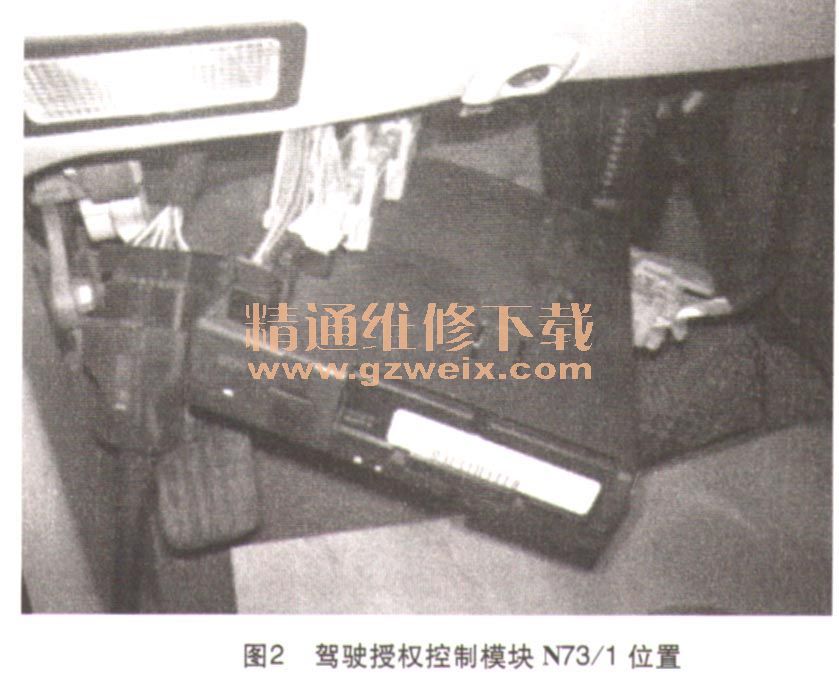

    驾驶权控制模块N73/1为整个防盗系统的主控制模块,其安装于扩展主动控制模块(EAM) N10/1的侧面(图2)。

    需要特别说明的是:163底盘MI-350车型钥匙的遥控器门锁功能是通过主动控制模块(AAM) N10控制实现的,所以当更换钥匙或主动控制模块(AAM) N10后要重新同步钥匙和AAM的代码,具体方法是:连接DAS诊断仪进人主动控制模块(AAM)→控制模块适配→学习新的遥控器钥匙的无线电代码→系统提示进人学习状态,点火开关位于1或2挡,总线端15C显示打开→F2→将钥匙从点火开关内取出→F3,启动控制模块(AAM)中的学习功能→在10s内按住钥匙上的锁止按钮,同时按压打开按钮5次,松开锁止按钮,按压钥匙上的任意一个按钮一次即可。
