一辆行驶里程约6.1万km的2010款进口奔驰ML350轿车。该车发动机故障灯报警。
故障诊断:笔者接车后首先启动车辆,仪表上发动机故障灯报警,其他未见异常;确认故障现象后,了解相关维修历史,此车只有保养记录,未维修过。

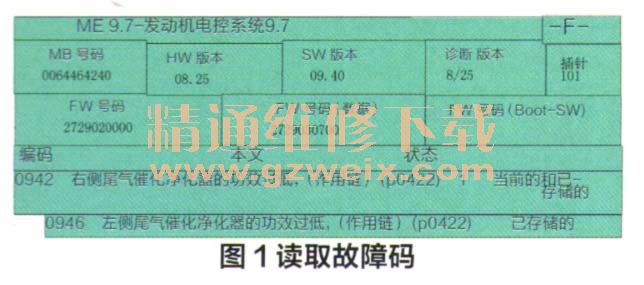

用奔驰专用Star Diagnostic诊断仪(DAS)对车辆进行快速检测,结果发现在发动机控制单元(ME)中有以下故障码储存(图1)。
快速检测可知:二次空气喷射系统有故障,因此,应该查找该系统的控制原理(图2)。
从原理图可知,由N3/10分析B70和B11/4的信号,可判断当前的发动机状态是否满足二次空气喷射的条件。如果满足,那么它就会同时触发空气泵继电器和转换阀,二次空气喷射系统启用。
综合以上分析,可能的故障原因有:①空气泵故障;②继电器故障;③转换阀故障;④ME故障;⑤线路短路或断路。
用DAS激活空气泵M33, M33发出清脆的运转声,说明其正常工作,即ME对M33的控制及相关线路、插头均正常。激活Y32,未见反应,查找其控制电路如图3所示。
从图3发现Y32由87回路供电,通过ME接地控制。在激活Y32期间,测量Y32两端电压为12V左右,说明ME对Y32的控制线路正常,又通过与同款正常的车辆对调Y32,故障依旧。这样,电器方面的可能原因均被排除。查找二次空气喷射系统的功能介绍和工作原理如图4所示。在冷启动时(通过B11/4和B70的信号来确定),二次空气喷射启用,ME同时触发Y32和M33,这样,真空(来自进气歧管和真空泵)就进入锁止阀(单向阀,一侧接真空,另一侧连至M33),在两侧压力差的作用下,锁止阀打开,由M33产生的空气就会通过锁止阀进入排气歧管,与废气反应,从而提高废气温度,即加快三元催化器达到工作温度的速度。

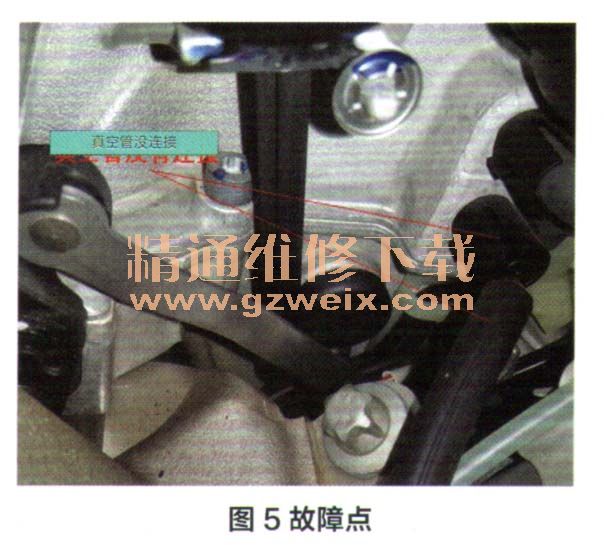

因此,检查思路应进一步延伸,特别是要考虑机械方面的原因,执行以下步骤:(1)拆下两个锁止阀,用真空测试仪向锁止阀的真空侧供给真空,结果锁止阀均有发出,“嘀哒”的声音,说明锁止阀开启正常。(2)拆卸进气歧管,以便检查Y32出来连接至两个锁止阀的真空管,结果稍微往上抬起进气歧管的过程中发现真空管没有连接,如图5所示。询问客户得知,不久前在外面修理厂拆过进气歧管清洗积炭,很明显故障是拆装不当引起。新安装真空管后冷车启动后,一切正常,故障顺利排除。
专家点评:此故障由人为造成,由于该车显示故障码P0422,故障码把故障原因直接指向二次空气系统和三元催化器。作者依据故障码进行了针对性的检查,思路十分正确。但本人认为,读完故障码后,如果再读取发动机数据流,故障原因可能会更早发现。由于欧洲排放法规比较严格,在奔驰车系中二次空气系统很早就作为标配,其作用是车辆在冷启动工况时将空气直接喷入排气管,让没有完全燃烧的混合汽和新鲜空气反应,让三元催化升温更快,排放更好。
相关资料:2015年4月奔驰WIS维修系统
