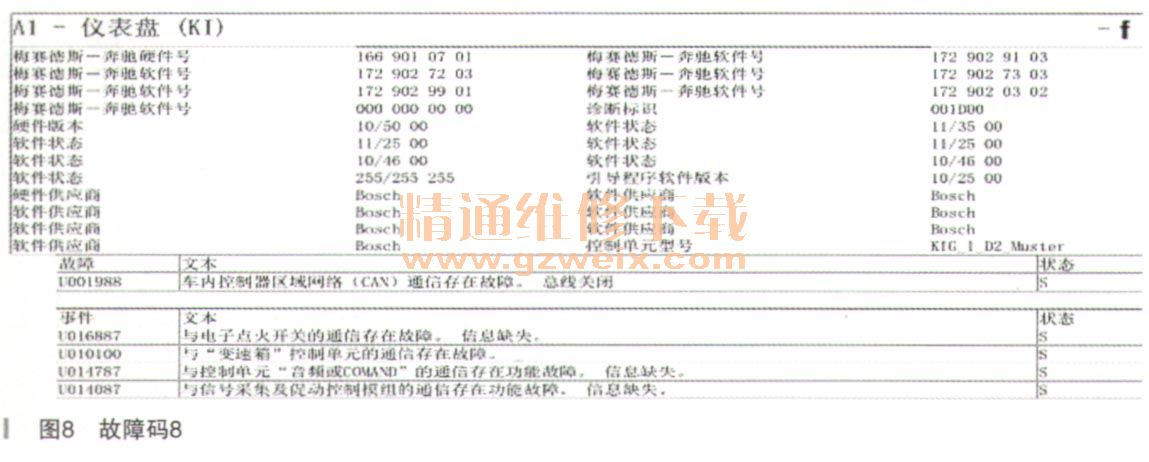

分析上面的故障码可以得出一个结论,就是很多控制单元和仪表都有通信故障,这些控制单元都是需要和仪表通信的,都需要和仪表进行信息交流的。最终得出一个结论就是,仪表出故障的可能性是最大的。那么仪表又会是什么样的故障码呢?如图8所示为仪表的故障码。
分析一下仪表的故障码,发现都是些和控制单元通信方面的故障,比如说变速器,它需要变速器的挡位反馈信号,用来显示挡位。电子点火开关的状态信号,用来点亮仪表。需要前SAM的大灯开关信号,指示大灯是什么样的状态。仪表的功能原理图如图9所示。
从仪表的原理图可以非常清楚明了的看到,它是和故障码相当匹配的,故障码有来自变速器、SAM的故障码。
总结以上对控制单元的故障码的分析,进一步得出一个结论,所有一的故障码都指向了仪表,所以仪表出故障的概率是十分大的。
但是此故障又是一个偶发的故障,看来是十分棘手的。只有多次试车了,终于功夫不负有心人,在过烂路时故障终于再一次的重现了,这次行驶中仪表直接黑屏了,如图10所示。
但是此时测量仪表所在的CAN线电压是正常的,如图11所示CAN-H和CAN-L电压分别是2.7V和2.3V。
对此测试值进行进一步的分析,CAN故障无非就是控制单元故障,或者是线路故障,控制单元故障又分为几种,要么就是在CAN网络上乱发信息,要么就是不发信息。如果是乱发信息那么CAN-H和CAN-L的电压一定不正常;如果是不发信息,那么CAN网络的电压是正常的。CAN线故障无非就是短路、断路,短路又分对地和对电源短路,这种情况CAN网络的电压都会不正常;如果是断路,那么CAN网络电压也是正常的。

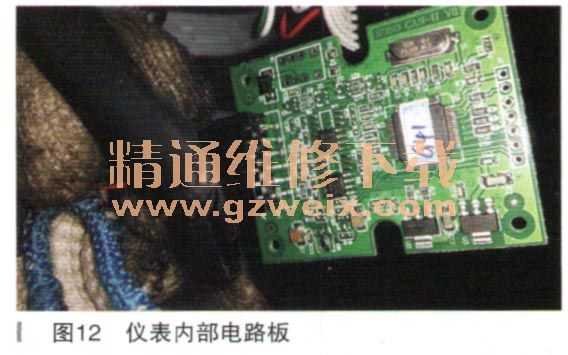

经过上面的分析可以得出一个结论,要么是仪表本身内部有问题,要么就是仪表的CAN网络线路有问题。但是这些的前提是它的供电搭铁都是正常的才行。奔驰的仪表一般都是连接了CAN-B和CAN-E的两条CAN网络,因为很多的报警或者警告信息都是从两条CAN网络过来的,测量它的供电12V正常,测量它的对地搭铁0.2Ω,正常的。但是拆开仪表后有一个惊人的发现如图12所示。
仪表的后面加了一个类似电子器之类的东西,会不会是这个干扰控制单元不能发信息的呢?果断的拆掉这个电子仪器,进一步的多次试车,未见有故障现象出现。看来问题的根源找到了,就是这个电子仪器干扰了仪表的正常工作。后来进一步询问客户得知,此仪器是在外而加装的,是用来控制车辆里程数的。
故障总结:从这个案例中,我们可以清晰的得出一个结论,就是面对一个陌生的故障时,一步步的分析问题是多么的重要,分析故障码背后的东西,一步步的缩小范围,搞清楚故障的类型,搞清楚是电的问题,还是通信方面的问题,这样下手才有的放矢。
