检修东风本田思域网络故障
来源:本站整理  作者:佚名  2012-05-02 07:02:51

一辆行驶里程约为9402km的东风本田思域轿车。车主在行驶中发现发动机故障灯、ABS故障灯、气囊故障灯点亮,转速表、水温表不起作用,如图1所示。故障为偶发,有时正常。


接车后仪表显示正常,连接诊断仪发现有多个系统存在和仪表无通信的故障,很明显这是一个偶发的网络故障。

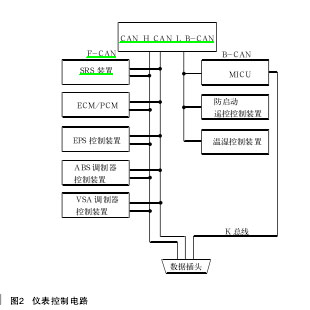

为了使故障重现,清除故障码,在颠簸路面行驶一段时间后,故障重现,读取故障码依旧是仪表和多个控制单元无通信。从电路图 2 中可以看出,在思域车中仪表作为 BCAN 和FCAN 两个网络的网关起信息交换作用,如果网络线或仪表有问题都会导致无法通信。而此车的故障又是偶发故障,这就给诊断带来了困难,就在要拆下仪表检测网络线时,客户提供了一个信息,此车在调校过里程表后就间歇性出现了这个故障。那么问题可能就在仪表上,于是直接更换了仪表,试车,故障没有再现。客户不愿意更换仪表,请求维修,怀疑是仪表

存储器数据错误。拆下仪表,用正常的存储器数据刷新了旧的数据,装车后试车,故障还是偶然出现。是仪表损坏了吗?再次把仪表装上发现偶然的用力按压仪表线路板时,故障消失,放开手后故障重现。



肯定是仪表线路板有接触不良的现象。再次仔细观察了线路板,终于在图 3 所示处看到了线路板的开裂处,可能是由于在拆卸仪表时用力过大造成的。把开裂的线路板焊接好(如图 4 所示)后试车,故障没有再次出现。



故障总结:这例故障是人为地在拔插头时用力过大,使仪表的线路板断裂,无法和多个控制单元通信。在修理时要小心谨慎,否则会修出更多的故障。
