本田锋范安全气囊系统(SRS)故障灯持续点亮
来源:本站整理  作者:佚名  2019-04-05 13:40:10

    一辆行驶里程约1.2万km的2013年本田锋范轿车。用户反映:该车仪表板中的安全气囊系统(SRS)故障灯持续点亮。
    检查分析:维修人员接车后首先确认故障现象与用户描述的一致。使用专用故障诊断仪读取车辆安全气囊系统,没有发现故障码存在。与用户沟通后得知,该车前段时间刚刚发生了较为严重的事故,车辆的发动机、车架、安全气囊以及仪表台等众多部位均进行了维修或更换。
    查看该车的维修单据后得知,该车的主气囊、副气囊和侧气囊均进行了更换,但是SRS控制单元只进行了维修,只很有可能就是问题的原因。但为了稳妥起见,维修人员还是按照维修手册中的维修思路,对故障进行排查(图1)。依照维修手册的内容,最后更换了全新的SRS控制单元,但是试车后发现故障依旧存在。

    至此只能根据维修经验来进行一步步的排查了,维修人员首先检查了SRS控制单元的插接器B,逐个断开各个气囊的插接器,确认均可报相关故障码;再逐个替换已知良好的气囊组件,发现故障依旧存在。接着对插接器A进行相同的检查,当断开左前碰撞传感器插接器时,故障灯熄灭,说明问题出在了这里。

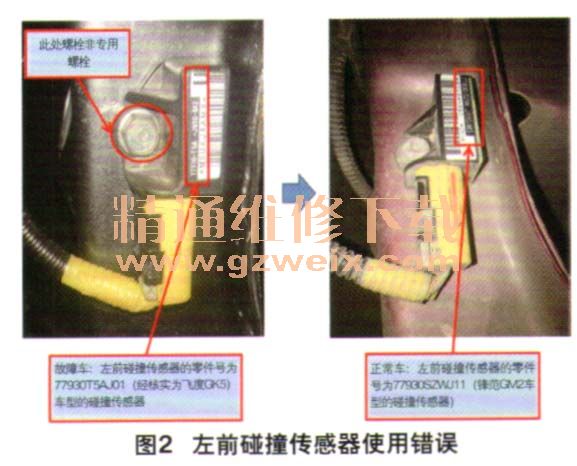

    故障排除:查看左前碰撞传感器,发现型号和固定螺栓均有问题(图2),使用的传感器并非为广汽本田锋范轿车的,而是广汽本田飞度轿车的。将左前碰撞传感器和固定螺栓换成正确的型号,试车后故障排除。


相关资料:2015年广汽本田锋范维修电路图
