查看电动尾门系统图（图5）可以看出，电动尾门外把手开关把信号输到电动尾门控制单元，通过电动尾门控制单元驱动闭合器电机（内置于电动尾门闭合器单元）和电动尾门电机（内置于电动尾门驱动单元）。所以通过测量可以排除电动尾门外把手开关与电动尾门控制单元之间的线路和开关本身故障的可能。所以重点怀疑电动尾门控制单元内部故障。

    通过查看电动尾门控制单元输入和输出插接器，对相关端子进行测量，所有测量的结果都符合规定值，从而判断电动尾门控制单元内部故障。经与正常同款车互换电动尾门控制单元后，故障现象转移到正常车，从而确定电动尾门控制单元内部故障。

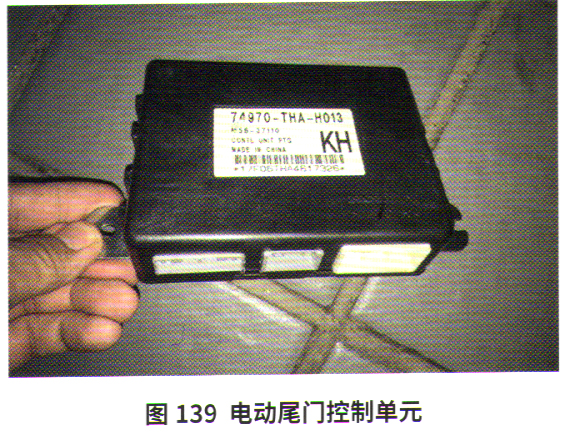

    故障排除：经更换电动尾门控制单元（图6）并进行自动重新设定后，故障排除。

    回顾总结：当怀疑某个控制单元可能故障时，通过查看维修手册上这个控制单元的输入和输出连接器，针对各端子测量的电压值与标准电压值进行对比，可以最大限度地排除线路故障的可能，从而缩小故障范围。再通过将怀疑的故障控制单元与正常车的进行互换，当故障转移到正常车上时，就可以确认这个控制单元故障了。这样可以避免由于线束接触不良造成误判。
