检修丰田G-BOOK功能失效故障
来源:本站整理  作者:佚名  2012-04-16 08:22:47



紧急呼叫功能是 DCM 将接收的语音信号发送至车辆扬声器,客人听到G-BOOK服务中心话务员的声音。客人说话,接收电话扩音器总成发送的语音信号并将其通过 DCM 天线发射出去,G-BOOK 服务中心的话务员听到客人的求助。



采取措施 :对导航视听系统基础检查,再进行下一步工作。



检查发现,该车的导航地图版本低。防止车辆 G-BOOK 系统程序陈旧而产生故障,升级车辆 G-BOOK程序。返回维修画面,对系统软件进行升级,选择“Program       Update”,如图 9 所示。



进入程序升级,如图 10 所示。接上 HDD 升级设备(专用的升级设备),点击屏幕 OK 按键对系统软件进行升级。



升级完毕,G-BOOK 服务中心话务员仍然不能听到客人讲话。根据 G-BOOK 功能,话务员通话由触摸屏控制。



更换触摸屏,故障未解除。G-BOOK 系统的另一个主要部件是 DCM,决定更换 DCM。更换 DCM 后,提示车辆信息未整合,如图 11 所示。



进入 DCM 信息画面,如图 12所示。

Mayday    info 是 OFF,OFF : 已签订合约但未注册会员,需信息整合。填写车辆信息整合申请书,申请车辆信息整合。



信息整合完成后,车辆 G-BOOK 合约信息如图 13 所示。

三项旗标是 1,说明信息整合完成。



G-BOOK 车辆信息整合后,进行触摸屏诊断,如图 14 所示。。触摸屏诊断结果 :视听系统正常,蓝色 OK。EMVN 和 DCM 是蓝色 OK。



维修结果检查,G-BOOK 中心的话务员听不到客人的声音,故障未解除。



重新对G-BOOK系统进行研究,对客户进行 G-BOOK 通话时的设备工作情况分析。

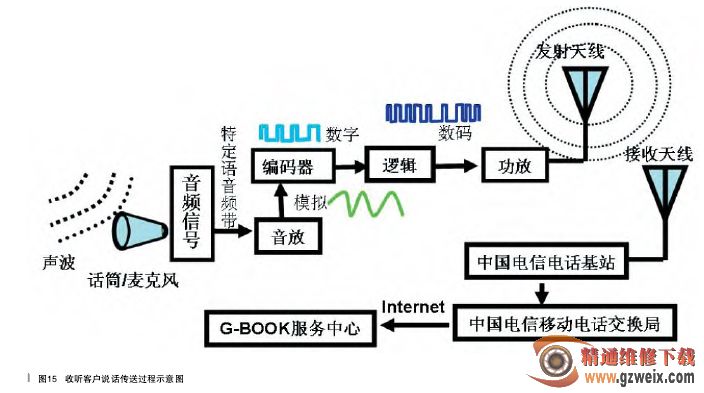

G-BOOK 服务中心收听客户说话传送过程的示意图,如图 15 所示。



客人在装载 G-BOOK 功能的车上选择 G-BOOK 话务员服务,得到 G-BOOK 服务中心人员的问候与确认后,客人讲话,这些话语是不同频率的声波。这些声波由顶部模块的内置话筒接收,然后提出其中的340Hz~2200Hz 的特定频带的语音信号,传送到音放部位。由于语音信号小,在音放部位进行放大,放大的语音模拟信号进入编码器中,转换成以0 与 1 表示的数字信号。语音数字信号进入逻揖编程。每一个语音信号的1 和 0 以不同个数的 chip 进行表达,每一个 chip 是由 0 和 1 组成的 10 位数码。逻辑编程后,语音信号变成了数码信号,加密性高、抗干扰能力强。数码语音信号进入功放部分进行功率放大,然后以不同的频带以展频的形式通过 DCM 的发射天线发射出去。
