一辆行驶里程仅有6000km 的2010款广汽丰田凯美瑞轿车。
车主反映,此车天窗无法正常使用,无法通过天窗控制开关进行控制,无论是开与关的操作都没有反应,但是可以通过智能钥匙对天窗进行开启和关闭操作。

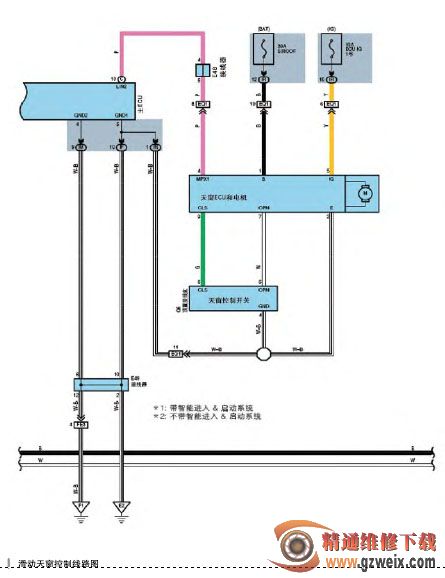

故障诊断:接车后试车,故障现象如车主所述。此种现象说明,天窗的电机部分没有问题,控制盒部分也没有问题,主ECU 至天窗ECU 部分通信线路也没有问题,天窗ECU 的供电和接地部分应该都是正常的,问题可能出现在天窗控制开关与天窗ECU 之间线路上。为了验证自己的分析判断,首先检查仪表台下面的保险丝盒上的IG1 保险丝和天窗保险丝,经检查,保险丝一切正常,测量保险丝上有电源。拆下顶棚灯,拆下天窗控制开关插头以及天窗ECU 插头,根据线路图(如图所示)对相应线路进行测量,发现天窗控制开关的4脚为搭铁线,天窗ECU 插头1脚(黑色)电压为12V ,5脚(黄色)电压也为12V, 2脚(白黑)为搭铁线。通过智能钥匙可以控制天窗,说明主ECU 至天窗ECU的LIN 控制线没有问题。
由于供电部分没有问题,LIN 线路没有问题,看来问题只能出现在天窗控制开关部分。为了验证,测量天窗 ECU 插头端子 7 脚和 9 脚,同时操作天窗控制开关,发现天窗 ECU插头端子 7 脚无论开关在开或者关时,都输出搭铁信号。另外,天窗ECU 插头端子 9 脚无论怎么操作天窗控制开关,关或者开状态也输出搭铁信号,这就是说,只要操作天窗控制开关,7 脚和 9 脚都输出搭铁信号,天窗 ECU 同时收到 2 组信号,无法确定是开操作还是关操作,所以天窗没有任何反应(正常情况下,当执行天窗关操作时,9 脚有搭铁信号输出,当执行天窗开操作时,7 脚有搭铁输出)。检查至此,只有更换天窗控制开关才能解决问题。找一替换件进行替换,测试天窗,系统恢复正常。订购天窗控制开关总成,更换,故障彻底排除。
