一辆行驶里程约20000km的广汽丰田凯美瑞2.4轿车。

车主反映：此车燃油表在加满油时，打开点火开关后，燃油表不能迅速达到满箱指示位置，而是缓缓地向上走，很慢很慢。

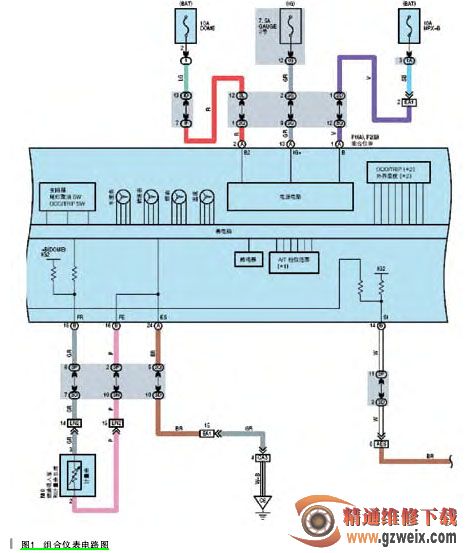

故障诊断：接车后，试车，发现燃油表在打开点火开关后能够迅速向上走，由于油箱里面的燃油不是满箱油，走到3/4时，停止，观察仪表没有任何异常。为了验证车主的描述，找同一车辆，加满油后，打开点火开关后，燃油表指针会迅速走到满箱位置，这证实了正常车油表指针的动作速度。而车主反映油表指针不正常，看来问题确实存在。由于仪表内指示灯和其他表针都正常，没有怀疑仪表供电部分问题，问题可能出在仪表本身或者油浮子问题。为了验证判断，拆下油浮子检查，目测没有异常，用万用表欧姆挡进行测量，发现油浮子在低位时阻值为410Ω，用手将浮子拨到顶端位置时测量阻值为15Ω左右，来回拨动油浮子时阻值能够迅速反映出来。看来油浮子没有问题。由于在打开点火开关时油表能迅速达到3/4 位置，说明此连接线路也没有问题。难道仪表出问题了？准备断电试试，断开蓄电池后，等待数秒，将油浮子拨到满箱位置，重新连接蓄电池后，发现仪表的燃油表能够迅速达到满箱位置，看来仪表也没有问题。查询维修手册，仪表电源部分共有3组电源（如图1 所示），分别由DOME 保险供电，GAUGE-2保险丝供电，MPX-B

保险丝供电，而DOME 和MPX-B 保险丝位于前发动机舱内，GAUGE-2 位于驾驶室的保险丝盒上。检查室内的保险丝盒上GAUGE-2 保险丝，正常。打开发动机盖，检查DOME 保险丝（也就是保险丝盒上标注的室内灯保险丝），正常。检查MPX-B 保险丝（即保险丝盒上的车载多媒体保险丝，维修手册上标注的名称与车上保险丝盒内部的标注方式有些区别，这个在维修此款车时需要注意），发现此保险丝损坏。看来问题找到了，可能由于仪表缺失一组电源，造成异常现象。更换一个标准保险丝，发现没有烧毁。为了安全起见，试车一段时间，保险丝正常，没有烧毁。具体什么原因造成此保险丝损坏不得而知，将车开到加油站，将油加满，试车，发现仪表的燃油表指针恢复正常。能够迅速达到满箱油位置。

故障总结：在维修此故障时，没有按照维修流程进行检查，而是直接检查燃油浮子和其他方面，没有检查仪表的供电部分，从而走了许多弯路。建议同行在维修此类故障时，先检查供电部分。如果供电部分没有问题，再检查其他部分，否则会走弯路的。同时提醒，维修手册标注的保险丝和车上的保险丝标注有区别，最好自己对比。查询MPX-B 保险丝电路图后，发现此保险丝就为仪表供电，没有为其他用电器供电，而维修手册却指出此保险丝为很多用电器供电，这个保险丝在实际使用和维修手册描述有差异，建议同行多加注意。图2为MPX-B 保险丝位置。
