一辆行驶里程约95183km,车型为GRS188L,配置了2.5L5GR-FE发动机的丰田皇冠轿车。
车主反映:用遥控器操作开闭锁,各门锁机构无法正常工作;同样用驾驶室侧的电动窗主开关操作中控门锁也无法工作;控制各车窗升降工作,除了驾驶室侧能正常工作,其他都不行,各车窗单独控制正常;另外,按后视镜按钮,后视镜也失灵,同时车辆发动后防盗灯还一直闪烁。这么多故障,最有可能是通信总线出现问题了。
故障诊断:用ITⅡ诊断仪进行检测,发现与车身相关的ECU都无法进入(用*表示),如图1所示,且在网关ECU有故障码:B1214,车门系统通信总线(+B短路),如图2所示。此故障码说明车门系统通信总线(BEAN)电路和+B蓄电池系统短路。查看相关维修手册,与之相关的ECU和线路如图3所示。因为此故障

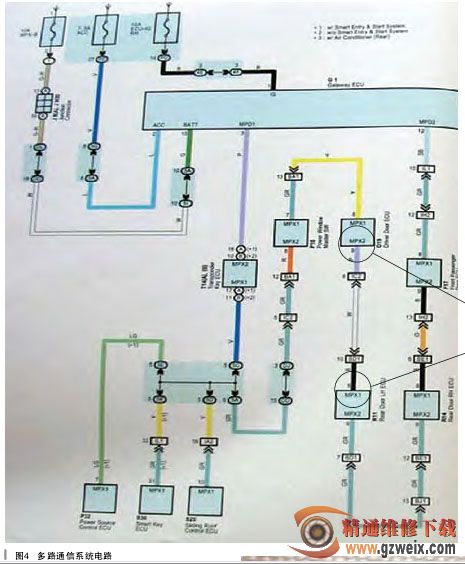

涉及的ECU及线路比较多,要快速地找到问题点有一定的难度。按以往的维修经验,出现此故障的话,车门系统通信总线线路出现问题比较多,于是查看多路通信系统(BEAN),如图4所示。那到底是哪条线路出现了+B短路了呢?查看相关维修记录,发现此车左前门出过事故,于是拆下左前门饰板,依次断开左前门ECU、多路传输网络主开关(电动窗主开关),故障依旧。断开插头D19,测量驾驶员侧ECU的车门系统通信总线,MPX2端子电压有12V,不正常。用测电笔测量发现发光二极管无法点亮,说明是虚电。很明显,此段线路及相关的ECU出现问题。

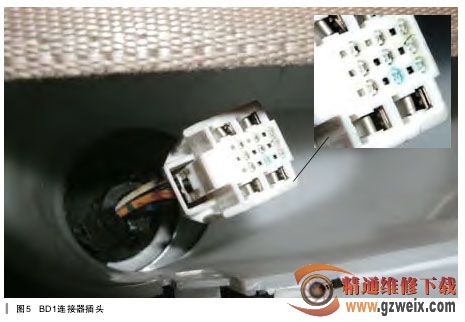

查看相关电路图,发现与之相连的是左后门 ECU,拆下左后门饰板,断开左后门 ECU 的插头 R11,故障依旧。于是断开左侧前后两个车门 ECU,测量左后门 ECU
