检修丰田凯美瑞发动机异响故障
来源:本站整理  作者:佚名  2012-10-14 10:37:56

发动机异响有以下几种来源:

1.发动机附属部件的异响,如发电机、空调压缩机、动力转向液压泵、水泵、冷却风扇等旋转部件异响。

2.驱动皮带打滑异响。

3.正时皮带或链异响。

4.气门异响。

5.活塞销运动部件异响。

6.活塞与气缸敲击异响。

7.活塞环的金属敲击声、活塞环的漏气异响。

8.曲轴颈与轴承之间异响。

9.曲轴平衡轴颈与轴承之间异响。

10.爆震声。

11.其它:进排气系统漏气声、回火声、放炮声等。



希望通过一例凯美瑞轿车 2AZ-FE型发动机异响的检修来与大家分享发动机异响检修经验。



故障现象:一辆发动机型号为 2AZ-FE 的凯美瑞汽车,总行驶里程为 3959km。该车在市区使用;无涉水的经历。该车怠速或正常行驶中,急加油时从车辆前部的发动机舱传来“嗒嗒”响声。但行驶中未感觉到加速无力。



故障诊断:

1.故障再现:

1)试车,我们确认到以上故障现象,判断异响来源于发动机舱。

2)故障发生条件:

①打开发动机舱,怠速时我们在发动机附近不能听到“嗒嗒”异响声。怠速急加油时,能听见连续的“嗒嗒”声。

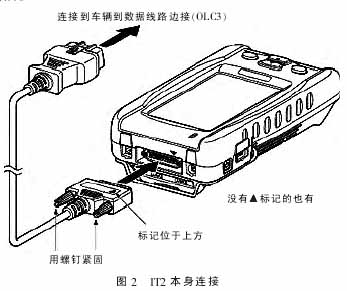

②车辆正常行驶中,急加速时,我们在车内能听见连续的“嗒嗒”声。试车中,利用IT2 查看每次试车故障发生时的E/G 数据流(见图 1、2),未发现异常数据。



2.基本检查

1)发动机机油

①检查发动机机油有无泄漏:无泄漏,正常。

②检查发动机机油油位:发动机熄火时检查,在油尺测量的正常范围内。

③可视检查发动机机油油质:无异常。



2)可视检查发动机安装状况:无异常。

3)利用 IT2 检查故障代码:无故障代码。



3.故障部位确认-缩小异响范围

1)拆下发动机驱动皮带,“嗒嗒”异响依然存在。判断异响与发动机附件(发电机、水泵、动力转向液压泵、空调压缩机)无关,从而推测异响可能来自发动机本身。

 2)断缸检查。怠速急加油时,利用 IT2 中的主动测试功能,分别对 4个气缸的喷油器进行断油。

①断 No.1 气缸喷油器“,嗒嗒”异响消失。

②分别断 No.2、3、4 气缸喷油器,“嗒嗒”声依然存在。确认异响来自 No.1 气缸。

③利用听诊法,进一步确认No.1气缸异响。

·在No.1气缸下部(发动机平衡轴附近)无法听到异响。

·在 No.1 气缸上部能听见“嗒嗒”异响。断 No.1 气缸喷油器后“,嗒嗒”异响消失。

确认异响来自No.1 气缸,且来自No.1 气缸上部,可能的部位:气门声、活塞销运动部件、活塞与气缸的敲击声、爆震等。



[1] [2]  下一页
