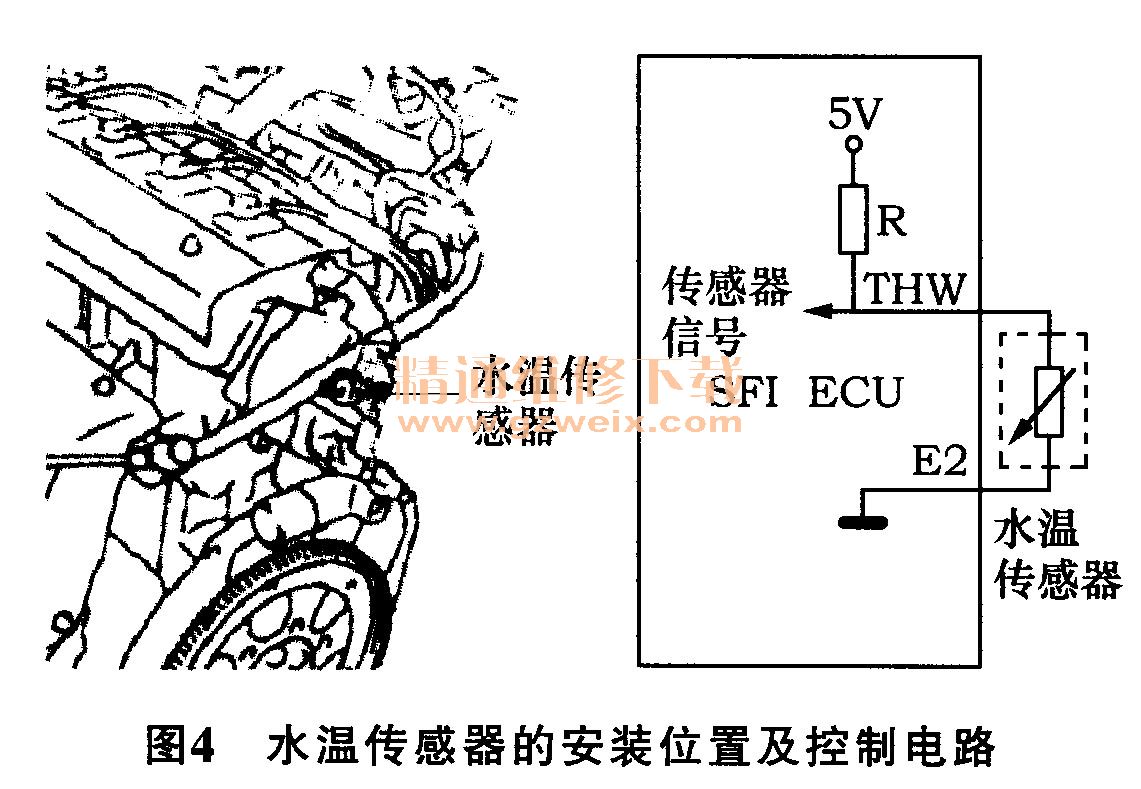

断开点火开关，拔掉与水温传感器相连的连接器。接通点火开关，用数字式万用表V（直流电压）档测量连接器。万用表的红表笔接线路连接器的来路端子，黑表笔接车身搭铁，其中一个端子有5V的电压，断开点火开关，用Ω档测量另一个端子，与车身搭铁相通，说明传感器的来路正常，水温传感器的线路没有出现短路和断路。
    2）检测水温传感器
    断开点火开关，拔掉与水温传感器相连的连接器，再拆下传感器（注意：要用木塞塞住水温传感器安装孔，防止水流出），用一杯热水对水温传感器进行检测，其结果见表3。

3检测中压开关及空调制冷系统制冷剂压力
    1）检测中压开关

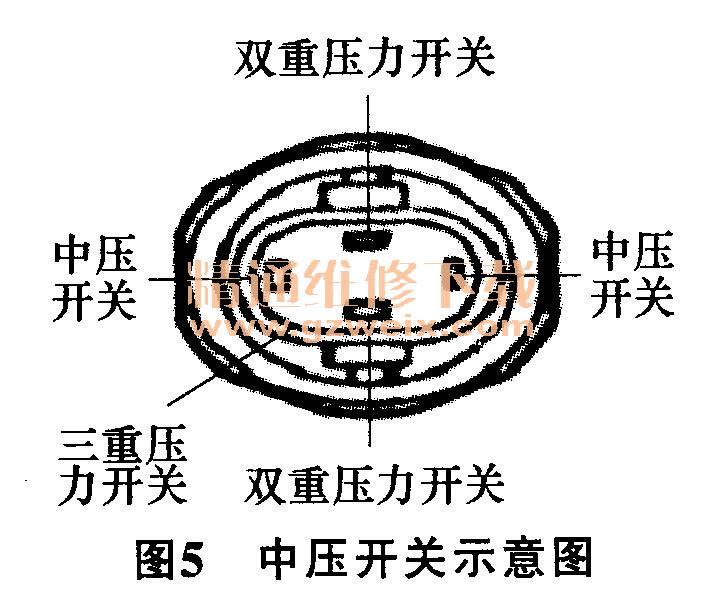

    中压开关示意图如双重压力开关图5所示。

    断开点火开关，拔掉与三重压力开关相连的连接器端子，用万用表的Ω档测量中压开关端子2和端子3为导通，而标准值应为断开。因此可能是中压开关本身有故障或者制冷剂压力过高，到底是哪一个原因造成故障的呢？

    2）检查制冷剂压力
    由于三重压力开关装在高压侧，于是只将制冷剂压力表的高压管道接到高压侧，排出高压管道中的空气，然后观察高压侧压力表值，其结果为1330kPa（正常值约760～910 kPa ），由此说明压力过高使中压开关闭合。

    3）检查中压开关的好坏

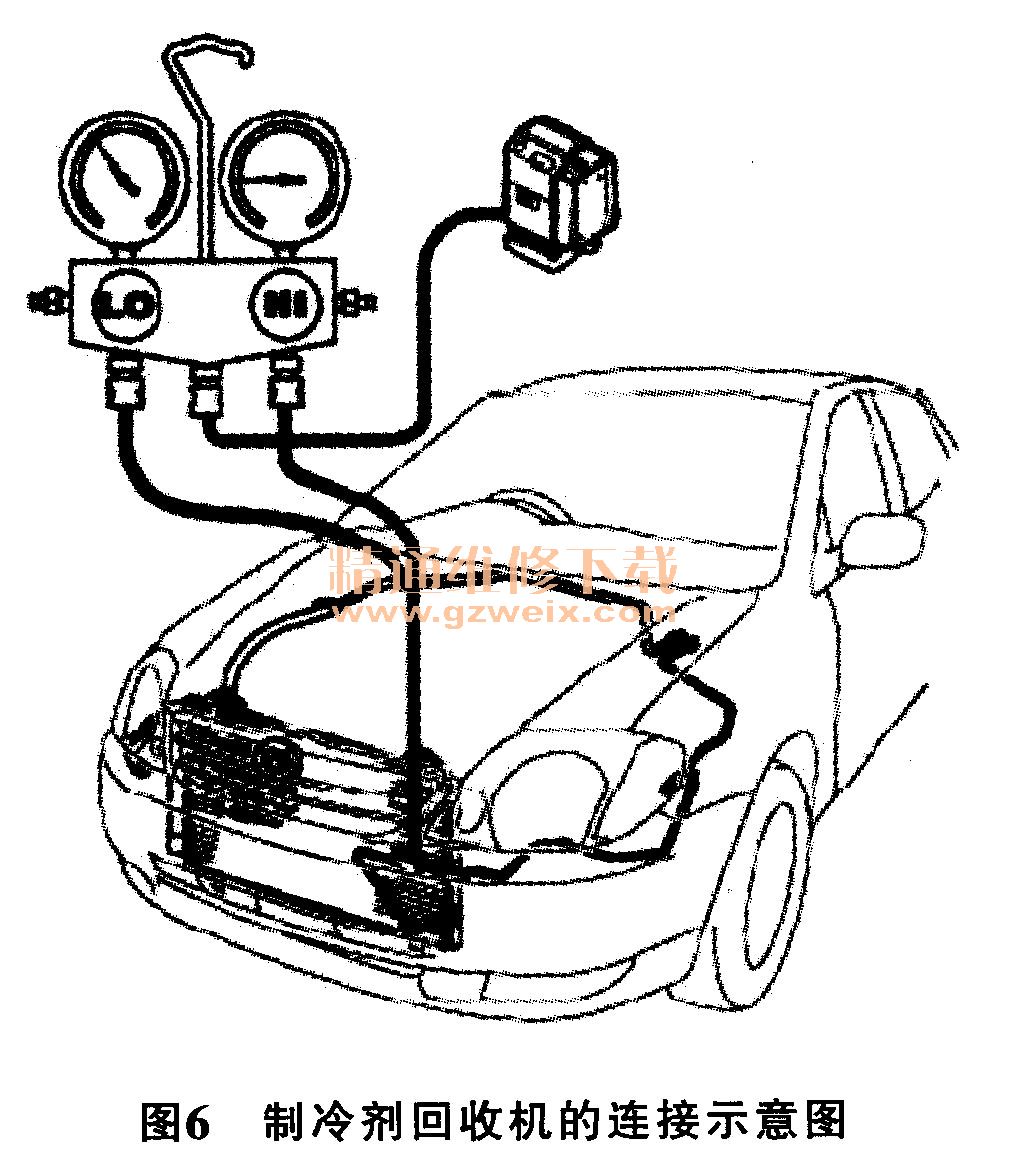

    图6为制冷剂回收机的连接示意图，用专用制冷剂回收机将制冷剂回收，用数字式万用表测量中压开关的端子2和端子3为断开，正常。

    检查结果说明三重压力开关的中压开关本身没有故障，是由于系统制冷剂压力过高造成中压开关闭合，从而使散热器和冷凝器风扇一直转，于是将相关的线束连接端子安装好，重新接通点火开关，散热器和冷凝器风扇仍然转，由此得出制冷剂压力过高只是其中故障原因之一，还有其它原因造成此故障。

4检查空调放大器
    按照威驰GL型轿车维修手册的检测条件加注制冷剂：①发动机转速1500 r/min ;②鼓风机速度控制开关处于最高位置；③A/C开关开启；④温度选择器处于最凉位置；⑤完全打开所有车门。

   测量高压侧为1500 kPa，低压侧为200 kPa。对比维修手册标准值（高压侧：1370～1570 kPa，低压侧：150～250 kPa ），可知加注制冷剂在标准范围内。检查ACI和ACT端子输出电压情况，其结果见表4。由此说明空调放大器没有故障。

5检查SFI ECU

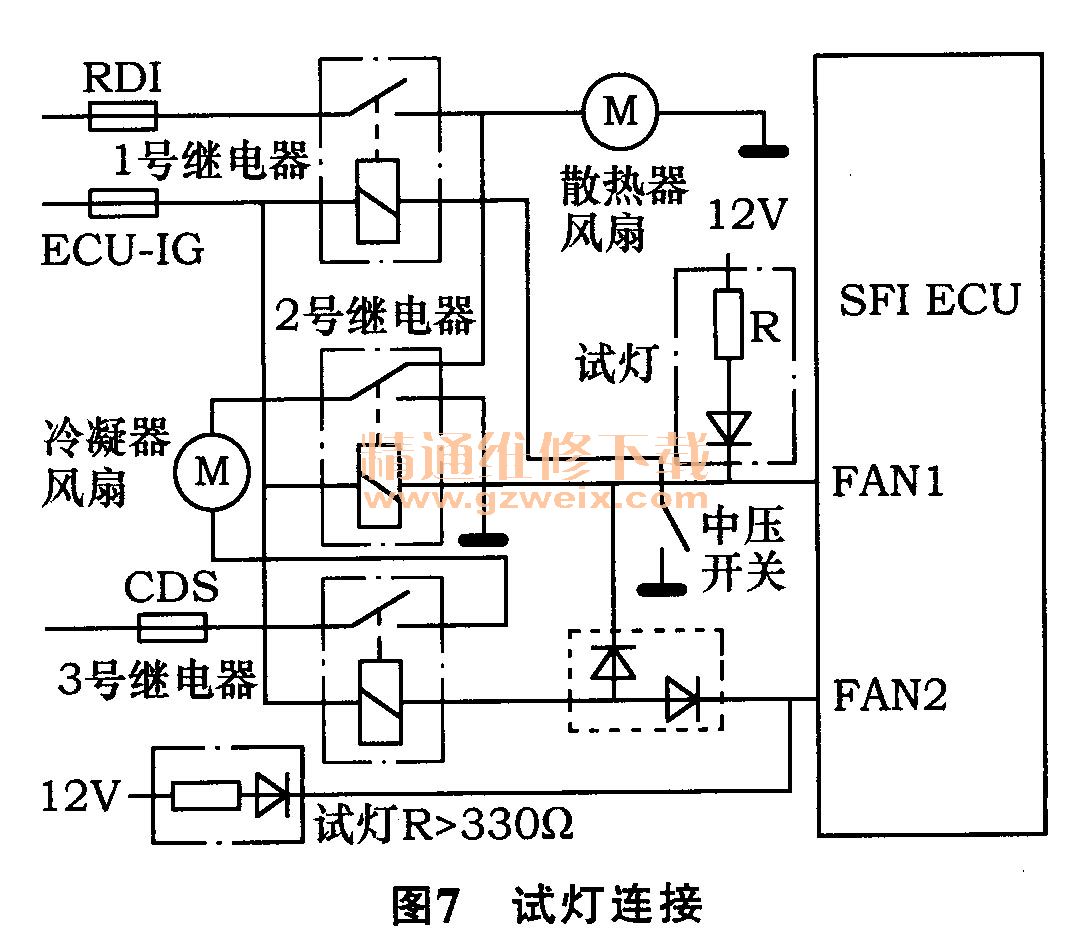

    断开点火开关，拔掉与SFI ECU相连的线路连接器端子，接入2只试灯，插上线路连接器端子。试灯连接如图7所示。

    接通点火开关，发现与FAN 1相连的试灯点亮，由此说明SFI ECU内部故障使FAN1一直搭铁，造成1, 2和3号继电器线圈一直工作，从而使散热器和冷凝器风扇一直转。

故障排除：为了进一步说明分析得正确，于是采用更换法予以验证。断开点火开关和蓄电池负极，将实操场另外一台同种型号的威驰车SFI ECU换上，接上蓄电池的负极，接通点火开关，观察散热器和冷凝器风扇，一切正常。检查油、水、电，保证其正常，起动发动机，开启空调，观察散热器和冷凝器风扇，一切正常。关闭空调，让其水温达到93 ℃，观察散热器和冷凝器风扇，一切正常，故障排除。由此判断故障原因是空调制冷系统制冷剂压力过高和SFI ECU内部FAN 1搭铁故障。那么，是什么原因造成的呢？询问在这台车实习的学生，发现该班学生在进行汽车空调故障检测诊断时，用大头针插入发动机ECU连接器端子内，造成连接端子松动，通电时产生火花，使ECU内部FAN1短路；与此同时加注制冷剂时没有规范操作，着车时从制冷系统高压侧加注制冷剂，造成系统压力过高，引起故障。

结束语：作为技工院校汽车维修专业的学生，在维修故障之前一定要熟悉相关的控制电路图，理解其控制原理，一步一步对故障原因进行分析，不要觉得麻烦，这样才不会漏掉任何一个可能的原因。同时，在校学习一定要按照汽车维修操作规范进行，否则会人为地造成故障。
