一辆行驶里程约9万km的 2010款丰田凯美瑞轿车。客户进店维修后部事故,后保险杠及右后倒车雷达传感器损坏。更换完后保险杠及倒车雷达传感器,试车时发现驻车辅助系统不工作,开关打开没有反应。因车辆入厂时有损伤且接车登记上没有注明此系统是否异常,询问客户说车辆来时正常,是维修后出现的故障。
用IT2读取故障码如图1所示。
B2326 MS总线故障和B1297间隙声呐ECU通信停止。根据故障码的提示,结合维修手册分析,可能引起故障发生的原因有:①事故维修后安装不良造成。(2)CAN MS总线主线中存在断路或短路。03 CAN MS总线支线中存在断路或短路。④间隙警告ECU故障。⑤主车身ECU故障。(6)CAN 3号/JC接线器或间隙ECU电源电路故障。
用IT2把故障码保存并清除,故障码(B2326 MS总线故障和B1297间隙声呐ECU通信停止)无法清除。
根据维修手册对故障码(B2326MS总线故障和B 1297间隙声呐ECU通信停止)的维修提示,问题应该是CAN总线主线或CAN总线,支线存在故障。检查CAN MSJ0线将点火开关转到OFF测量033-1(CAN H)至033-2 (CAN L)之间电阻无限大 (标准54~69Ω),测量033-1 (CANH)至E10-4 ( CG)之间电阻大于200Ω正常,测量033-2(CAN L)至E10-4(CG)之间电阻大于200Ω正常。说明总线主线中存在断路。
断开蓄电池上负极电缆,测量033-1(CAN H)至E10-16(BAT)电阻无限大,测量033-2(CANL)至E10-16 (BAT)电阻无限大,都正常(标准6kΩ或更高)。从间隙警告ECU上断开连接器030,测量030-3( R1)至030-6 ( R2)的电阻为65Ω(标准为54~69Ω)正常,更换一个同型号的间隙警告ECU试车故障依旧。

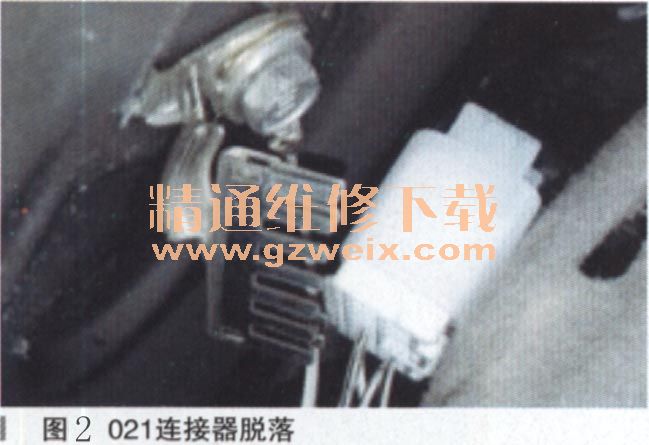

检查间隙警告ECU电源电路,测量030-17 ( E)至车身接地电阻无限大(标准低于1Ω),把点火开关转到ON测量030-15(IG)至车身接地电压12.8V正常。说明问题就出在030-17 (E)至车身接地之间断路。根据电路图,030-17 ( E)接地点连接器021在右后侧板处,把右后侧内饰板拆下检查021连接器,发现021连接器脱落(如图2所示),拆下后排座椅,重新安装好021连接器(如图3所示),测量030-17 (E)至车身接地电阻小于1Ω正常了。装好所拆部件清除故障码,故障码可以清除,试车驻车辅助系统工作正常,故障排除。与客户说明故障不是这次事故维修引起的,是以前拆装饰板安装不良导致。
