一辆行驶里程约9万km，搭载2AZ发动机的2008年丰田凯美瑞轿车。用户反映：该车 ABS故障指示灯和防侧滑故障指示灯异常点亮（图1）。

    故障诊断：接车后首先试车，确认故障现象属实。经询问客户得知，该车在正常行驶途中ABS故障指示灯和防侧滑故障指示灯突然异常点亮，当时车速约为40 km/h。利用故障检测仪读取故障代码，故障代码为01331—左前轮轮速传感器电路，根据故障代码分析可能原因如下：ABS控制单元损坏；左前轮轮速传感器损坏；相关线路损坏；传动轴中有异物等。
    试着清除故障代码，无法清除。读取相关数据流发现左前轮轮速传感器的数值一直都是0，其他3个轮速传感器转速都一致，说明ABS控制单元正常。将左前轮轮速传感器拆卸后查看，没有明显刮痕，头部没有异常现象，测量其电阻为1.4 kΩ，左前轮轮速传感器正常。检查传动轴表面没有异物，转动顺畅。
    经过上述检查，将故障点锁定在左前轮轮速传感器的相关线路上。查阅轮速传感器电路图（图2）得知，左前轮轮速传感器通过ABS控制单元的端子18供电，测量左前轮轮速传感器的供电，为0V，测量ABS控制单元的端子18和左前轮轮速传感器的端子1之间的电阻，为∞，不导通，说明ABS控制单元的端子18和左前轮轮速传感器的端子1之间的线路存在断路。重新用一根导线跨接ABS控制单元的端子18和左前轮轮速传感器的端子1后试车，故障排除。

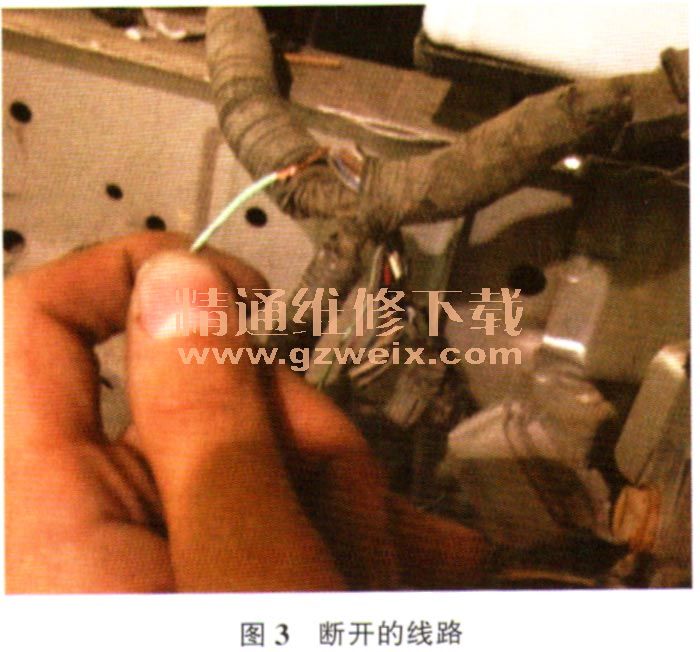

    故障排除：顺着该线束走向找到了断路的地方（图3）、重新连接可靠后试车，故障彻底排除。
