丰田凯美瑞轿车无法启动检修
来源:本站收集  作者:佚名  2016-06-01 10:21:41

    一辆行驶里程约1.8万km,搭载IAZ-FE发动机,不带智能进入及启动系统2012年广汽丰田第七代凯美瑞轿车。车主反映:昨天车辆还可以正常使用,今天早上发动机却无法启动着机了。

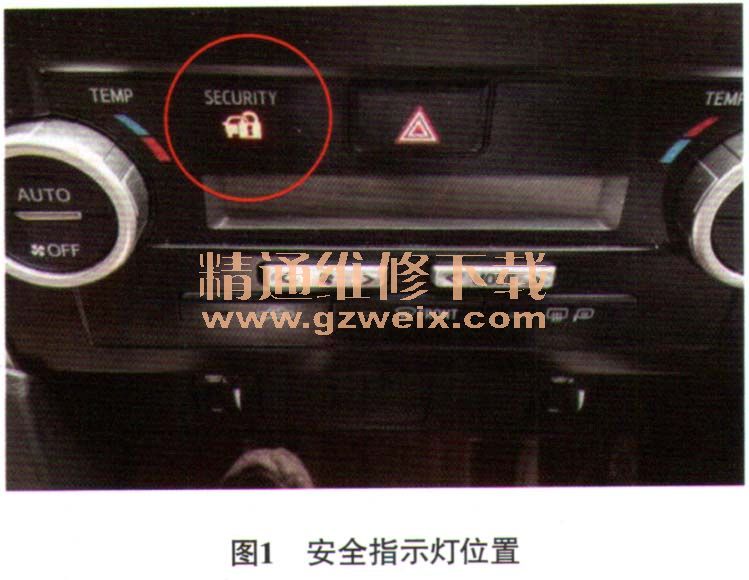

    故障诊断:接车后试车,启动发动机,启动机运转有力,但发动机无着机迹象。用故障检测仪检测,发动机控制模块中无故障代码存储。进一步检查发现,空调控制总成上的安全指示灯(图1)一直闪烁,正常情况下,将钥匙插入点火锁芯后,安全指示灯应熄灭,由此怀疑该车发动机停机系统存在故障。

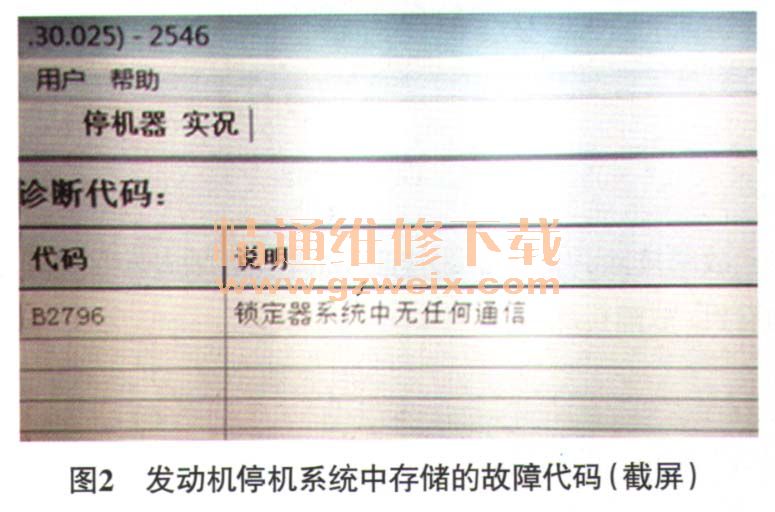

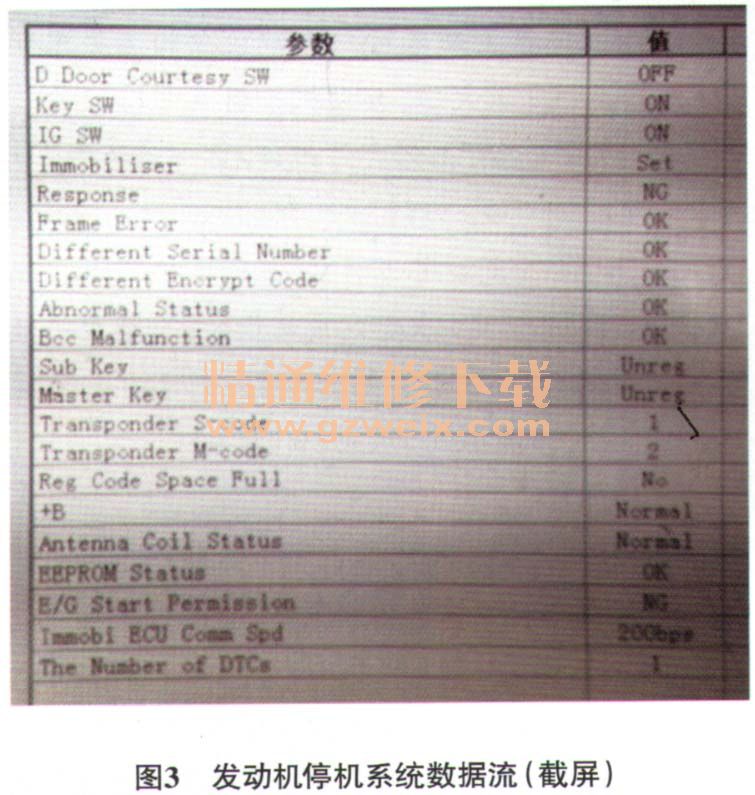

    进入发动机停机系统检查,发现存储了故障代码B2796,含义为“锁定器系统中无任何通信”(图2);读取发动机停机系统数据流,发现未锁警告开关(Key SW)信号为ON,说明未锁警告开关已接通,正常;发动机停机系统(Immobiliser)状态为Set,说明发动机停机系统未解锁,异常。由于钥匙柄内的应答器芯片响应(Response)信号为NG,副车钥匙(Sub Key) ID代码信号和主钥匙(MasterKey) ID代码信号均为Unreg,说明应答器钥匙ECU根本没有接收到钥匙ID代码,推断可能的故障原因有:钥匙损坏;应答器钥匙放大器损坏;应答器钥匙ECU损坏。

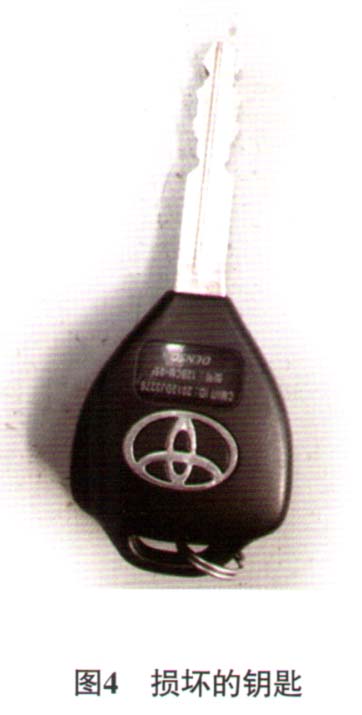

    用另1把钥匙试车,发现发动机可以顺利启动着机,由此确定原先那把钥匙内的应答器芯片损坏(图4),使发动机停机系统无法识别钥匙ID代码,以致发动机停机系统一直处于设定(Set)状态,不允许发动机启动。

    故障排除:更换钥匙并匹配后试车,发动机能顺利启动着机,故障排除。

[1] [2]  下一页
