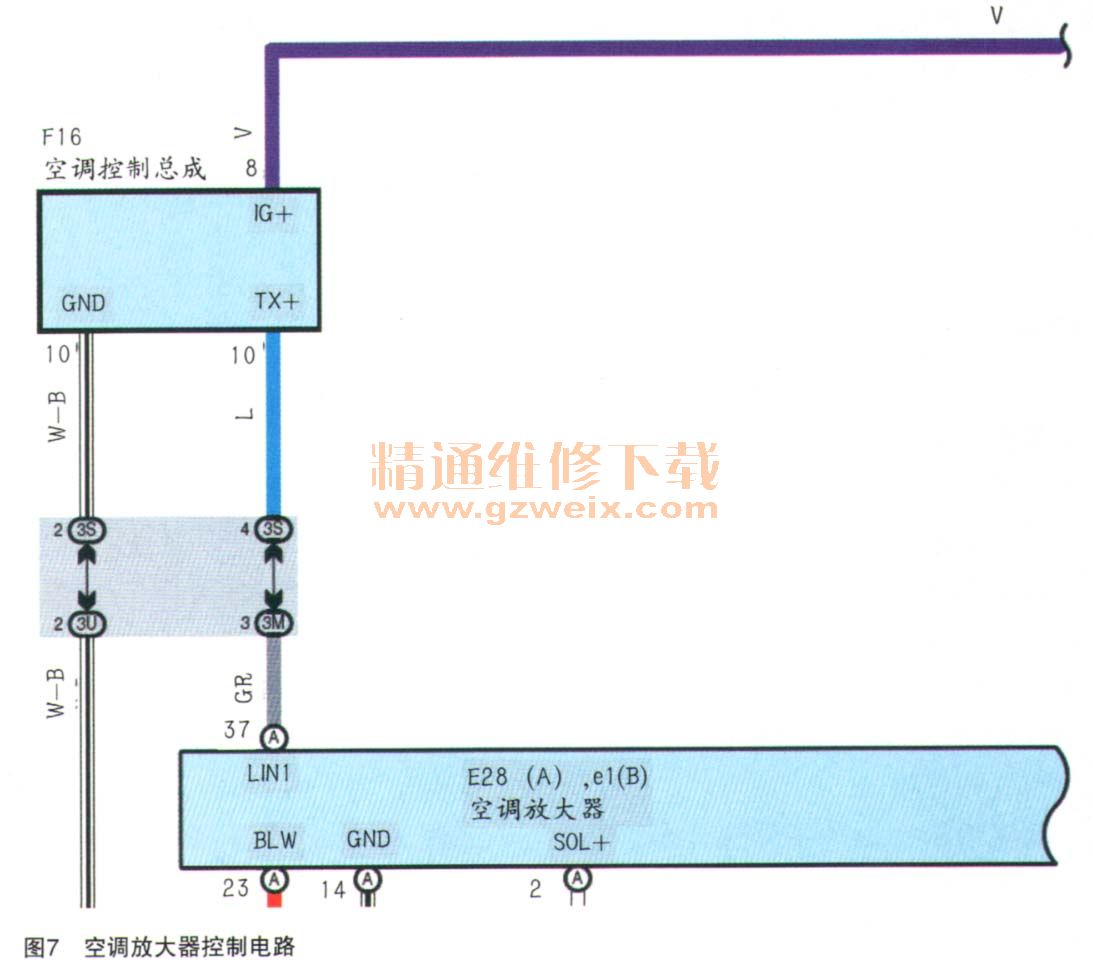

接下来根据故障现象检查空调相关线路，经目测控制面板连接器F16连接器插接良好，用万用表测量空调控制面板F16连接器8号端子有12.48V电压，测量F16连接器10号端子接地良好，测量9号端子与空调放大器E38连接器37号端子之间的电阻为12.30Ω（标准值为0.5Ω左右），这里明显异常（如图7所示）。

    再测量空调控制面板F16连接器9号端子与3号J/B连接器3S的4号端子之间的电阻小于0.5Ω，无异常。3号J/B连接器3S的4号端子与3旬/B连接器3M的3号端子，电阻为12.10Ω，同样存在异常，电阻过大。

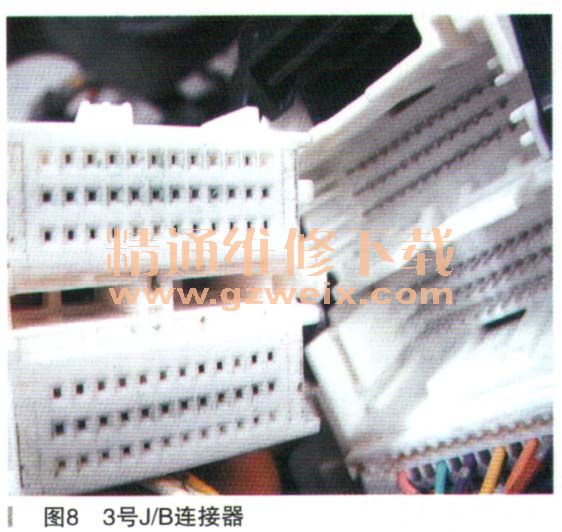

    故障排除：根据检查的情况，拆检3号J/B连接器内部（如图8所示），发现3旬/B连接器内部有腐蚀痕迹，腐蚀后导致接触不良，处理3号J/B连接器内部接触不良位置，故障排除。

    故障总结：本案例中引起该故障现象的部位有两个故障点，这在实际维修工作中有可能会遇到类似的维修实例，在排除这种故障时，应该结合故障的现象，按照维修手册的检查步骤，保持清晰的思路，相信都能快速的排除故障。
