丰田凯美瑞空调系统导电率过高导致高压绝缘隔离
来源:汽车维修技师  作者:佚名  2018-07-17 08:50:36

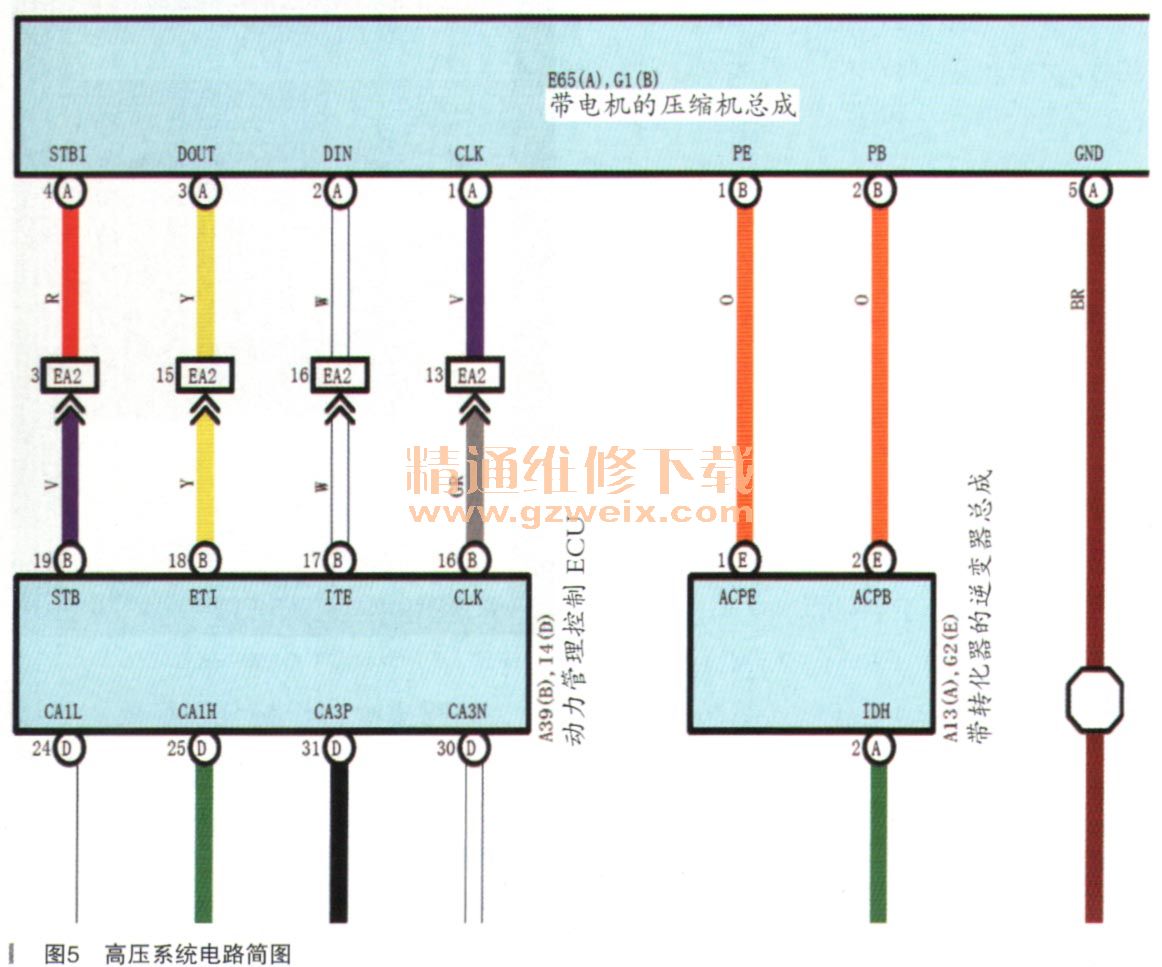

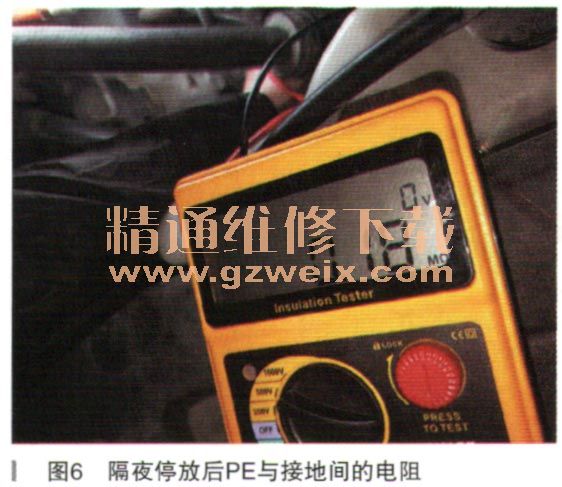

    拆下维修塞卡扣,按照电路(如图5所示)断开带电机的压缩机总成连接器G1,G1-1(PE)至车身接地、G1-2(PB)至车身接地间的电阻分别为0.18MΩ(如图6所示),1.69MΩ(如图7所示)(标准值为3MΩ或更大);说明空调压缩机高压系统与车身间绝缘异常。

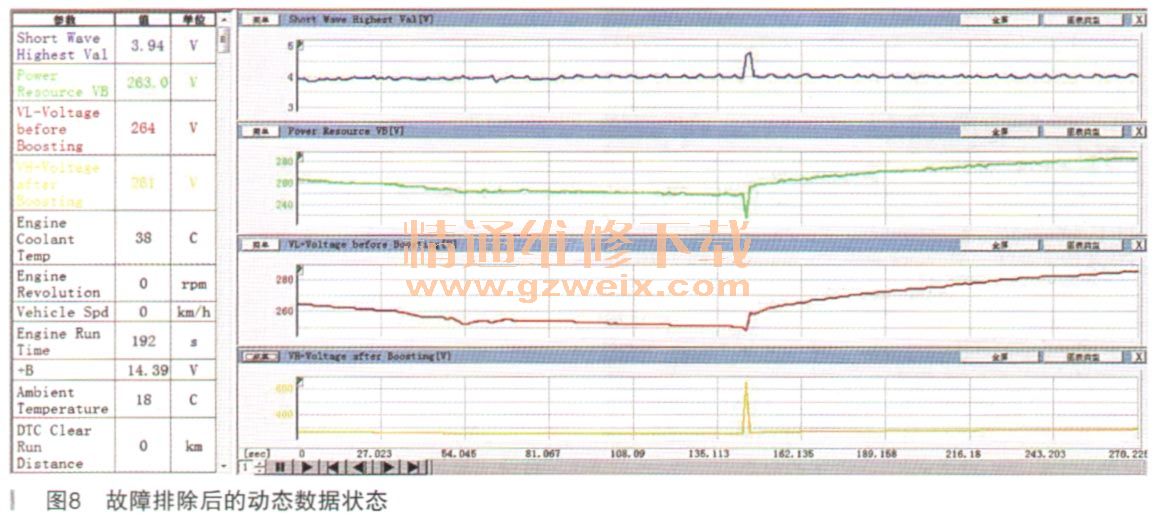

    多次更换压缩机润滑油以及制冷剂,开启A/C、读取数据流,“Short WaveHighestVal”在3.9~4.7V之间波动(如图8所示),说明系统正常,故障排除。

      故障排除:空调制冷系统添加的润滑油、制冷剂本身导电率过高或有冷却液等高导电物混入所致。
      故障总结:通过以上故障说明,日常维修时,需充分了解系统原理,选用正确的物料;正确的维修方法、方式;注重细节的把控。

相关资料:2015年丰田凯美瑞原厂维修手册(含混合动力维修手册)
