一辆行驶里程超23万km、搭载2AZ发动机的2008年广汽丰田凯美瑞轿车。用户反映：该车打开前照灯后，右侧光束会自动上抬一下，随后回到正常位置。
    检查分析：维修人员在离墙3m远的地方打开前照灯，发现该车右前近光灯的光斑自动上升了15 cm左右，但很快又回到原来位置。而且每开启一次前照灯，都会重复一次这个动作。该车前照灯光束的俯仰角是手动控制的，在没有做任何操作的情况下，光束是不会自己调整的。查阅资料后得知，该车2个前照灯共用一个车身水平度传感器，即便是控制出现异常，也不应该是一个前照灯单独动作。

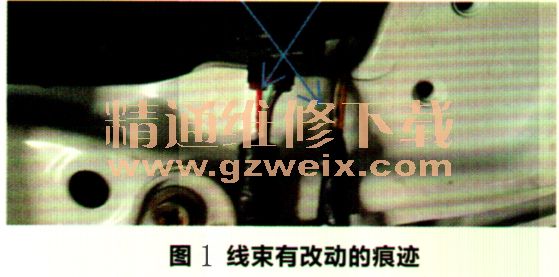

    检查前照灯俯仰角控制单元，发现右前照灯的线束被人动过（图1）。对照电路图检查，发现是黄色线与灰色线接反了。

    故障排除：修复线束，故障排除。
