丰田卡罗拉轿车自动挡禁止4挡升挡故障检修
来源:本站整理  作者:佚名  2019-05-16 08:23:57



    故障排查:
    1.自动传动桥总成故障排查
    通过前面的路试体验,变挡杆在“D”挡和“R”挡汽车均能行驶,只是在高速行驶时车速上不来,这说明自动传动桥总成存在问题的可能性不大,应该是涡轮转速传感器本身或电路出现了问题。
    2.ECM控制模块故障排查
    若ECM模块出现故障,整个控制系统将处于瘫痪状态,说明ECM不会存在问题。
    3.涡轮转速传感器安装检查

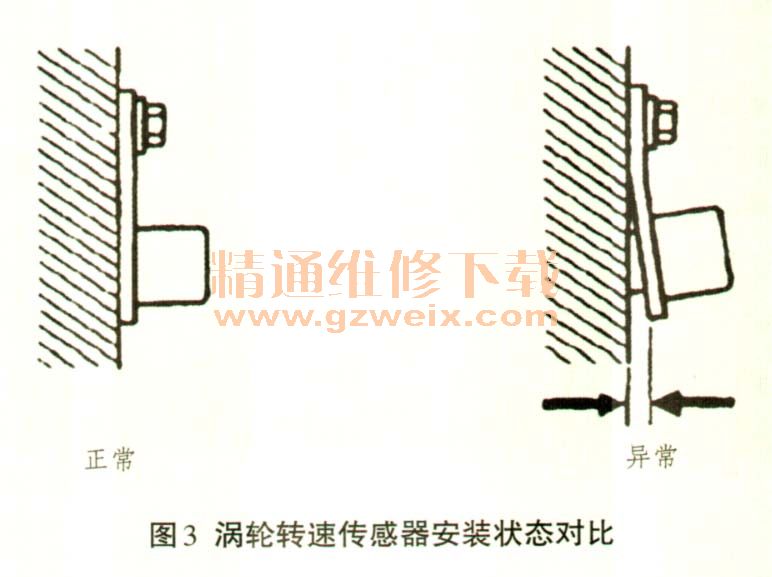

    维修技师随即找到涡轮转速传感器NT的安装部位,如图2所示。对传感器安装状态进行检查,并用扭力扳手测试涡轮转速传感器拧紧力矩,测试力矩为12N·m,严重大于维修手册上给定的涡轮转速传感器安装力矩5.4N·m,找到故障点了。对紧固螺栓进行松动,并以规定力矩拧紧,且传感器与传动桥壳之间无间隙,无外观损坏,涡轮转速传感器已安装正常。如图3a)所示。试车故障现象并没有消除、故障指示灯又点亮、故障码依旧存在。



    4.涡轮转速传感器线路检测
    对涡轮转速传感器进行了重新安装,没有解决问题,接下来对线路进行检测。
      (1)涡轮转速传感器NT线路电压检测
      涡轮转速传感器是1种检测装置,时刻监测涡轮输入转速,通过将涡轮输入转速信号(NT)和输出轴转速进行比较,ECM检测出齿轮的换挡正时,并根据各种条件相应控制发动机转矩和液压,从而达到平稳换挡的效果。

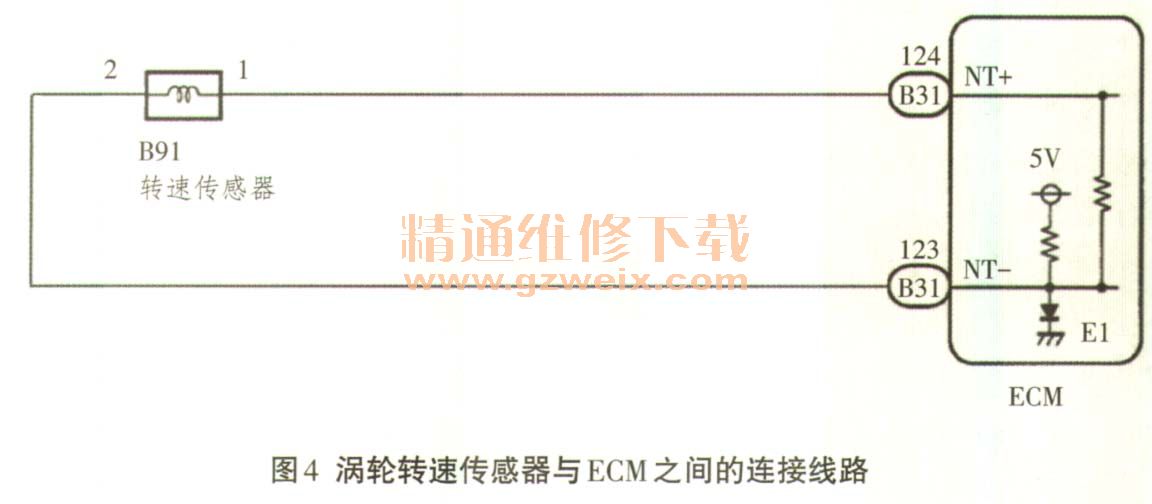

      维修技师通过查找维修手册,获取涡轮转速传感器与ECM连接电路图,如图4所示。涡轮转速传感器B91有2个端子B91/1、B91/2分别与ECM 2个端子B31/124,B31/123通过导线连接。在断开点火开关的情况下,拔下涡轮转速传感器插接器,然后将点火开关置于“ON”位置,万用表调至直流电压挡,红表笔分别连接在涡轮转速传感器插接器的1、2端子,黑表笔搭铁,测量线路空载电压,测得线路B91/1-搭铁、B91/2-搭铁的电压均为0.846V,说明两线路空载电压正常,不存在短路或断路故障。
