丰田凯美瑞左前后视镜插头短路导致保险丝持续熔断
来源:本站整理  作者:佚名  2019-06-07 08:56:27

    一辆丰田凯美瑞轿车。该车是事故车,机电做完工检查时发现时钟不显示,并对其检查。

    故障确认:时钟无显示,查看时钟总成插头是连好的,怀疑保险丝断了,再检查车内其它用电设备,发现遥控后视镜和CD机也是不工作的。

    1.检查车内各用电设备,只有时钟、CD机、反光镜是不工作的。
    2.查阅电路图,找关联时钟的保险丝,一个为DOME,另一个为ECU-ACC。检查时发现保险丝ECU-ACC是熔断的,取来新保险丝替换,刚打开电源开关该保险丝又熔断,怀疑相关联的线路中有短路。

    3.由于是事故车,发动机ECU线束都被拆过,且机仓内刚用水枪冲洗过。取来气枪将机仓内水吹干,线束插头、插座及可能由水导致短路的地方都吹干。替换ECU-ACC保险丝,打开电源保险丝仍熔断,检查各灯光都是正常的,说明不是灯光关联线束上短路。

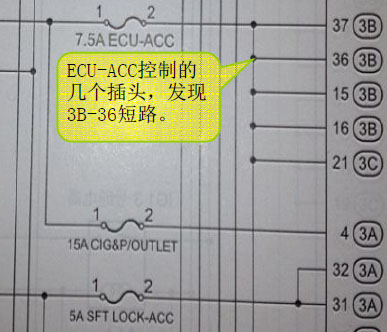

    4.取来电路图,找出与ECU-ACC相关联的电路。根据电路图找出与ACC相关联的线路,找到的针脚为3B-37、3B-36、3B-15、3B-16、3C-21,用万用表打到蜂鸣档,测量主体ECU上上述各个针脚是否有短路,通过测量发现模块3B-36号脚有短路,查阅电路图该线连接的用电器为反光镜。

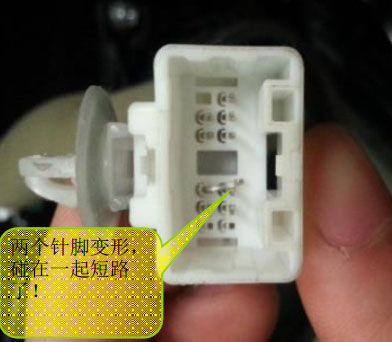

    5.拆下中央门控锁,测量3B-36号针脚,结果无短路。先怀疑门锁内部有短路,替换同款式的门控锁替换,装上新的保险丝,结果保险丝依旧熔断。再怀疑门板内部线路有短路,拆开门板,里面线束全部都是湿的,怀疑还是水导致的线路短路,用气枪吹干后再替换保险丝,打开电源保险丝还是熔断的。检查反光镜插座,发现有两根针脚变形碰在一起导致短路了,确定故障点后将其校正,最后一次更换ECU-ACC保险丝,时钟、CD机、反光镜工作都正常。
