客户反映:该车挂倒档没有影像,平时都需要用倒车影像,要求一次性检查好。
故障确认:技师挂倒档倒车影像不显示确实存在,同时也发现屏幕没有转换,说明没有倒车电源,初步怀疑部位:1、CD/DVD收放机 ,
2、后摄像头,3、倒档信号电路短路或断路 4、视屏信号电路短路或断路
1、由于CD/DVD收放机拆装较为方便,技师第一时间 对CD/DVD机器进行替换检查看是否存在问题,替换上CD/DVD收放机后挂倒档没有图像显示,说明DVD机器没有问题。

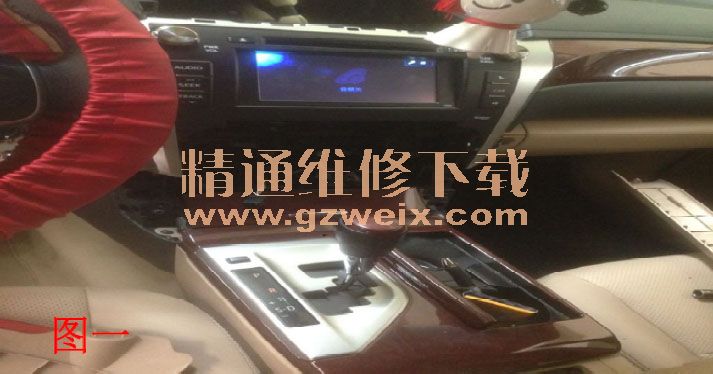

2、接着又把后摄像头替换安装上,挂倒档检查依然没有图像显示,重复挂倒档检查几次还是没有图像,说明后摄像机正常。(如图一)

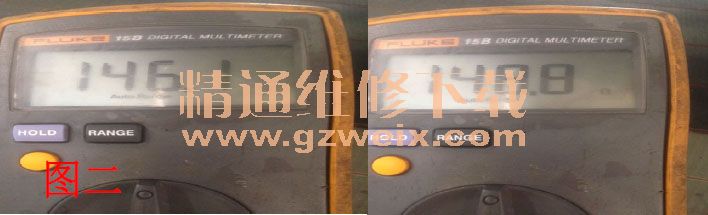

3、和客户沟通交流得知该车加装了GPS,可能在安装过程中使线束短路或断路,查阅维修资料,检查CD/DVD收放机倒档信号电路:点火开关打开到ON,挂倒档测量l155-2(RVE)到车身接地电压为12.24V,电压正常(正常是11至14V)。断开CD/DVD收放机连接器l154和后摄像机连接器T6,检查视屏信号电路:测量l154-7(CA+)到T6-6(CB+)电阻小于1欧姆,正常;接着测量l154-17(V-)到T6-3(CV-)电阻为146.1欧姆和T6-5(CGND)到车身搭铁电阻为148.8欧姆,正常值应小于1欧姆,说明该线路存在短路。(如图二)

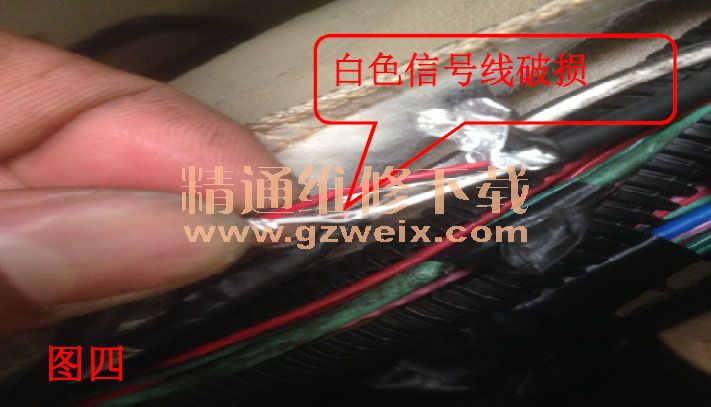

4、顺着倒车影像视屏信号线束检查,发现主驾驶门边处安装了GPS,检查发现GPS搭铁线安装在倒车影像视屏信号线上,(如图三),把视屏信号线拨开发现白色线破损且已露出铜丝,(如图四)包好白色线以及给GPS找好搭铁线装好,点火开关打开到ON,挂倒档检查倒车影像显示正常。
维修小结:合理的利用好客户的描述和了解电路图,有助于技师更快更准确的排查到故障点在哪儿,加快维修效率。
