来源:汽车维修与保养 作者:佚名 2020-12-10 09:10:29
由于HV蓄电池充放电和DC-DC转换器工作时均会产生热量,为确保它们能正常工作和使用寿命长,专门使用冷却风扇进行风冷式强制冷却,利用专用冷却风扇和来自车厢内部的空气冷却HV蓄电池和DC-DC转换器。车厢内部的空气通过位于后窗台板后装饰板上的进气管流入,在冷却鼓风机工作的情况下,强制向下流经HV蓄电池及DC-DC转换器,以降低Hv蓄电池和DC-DC转换器的温度,空气通过专用气管从车内排出(图9)。
混合动力车辆控制
ECU通过接收HV蓄电池总成内的4个温度传感器传来的
蓄电池表面温度信号,然后通过使用占空比控制对冷却风扇进行无级驱动,从而使HV蓄电池的温度保持在规定范围内。当车辆空调系统运行来降低车内温度时,如果
蓄电池温度传感器传出HV蓄电池温度在正常范围内信号时,
混合动力车辆控制
ECU将关闭
蓄电池冷却风扇或将风扇转切换为低速。其目的是优先降低车厢温度,同时也通过位于后窗台板后装饰板中央的进气管冷却HV蓄电池。

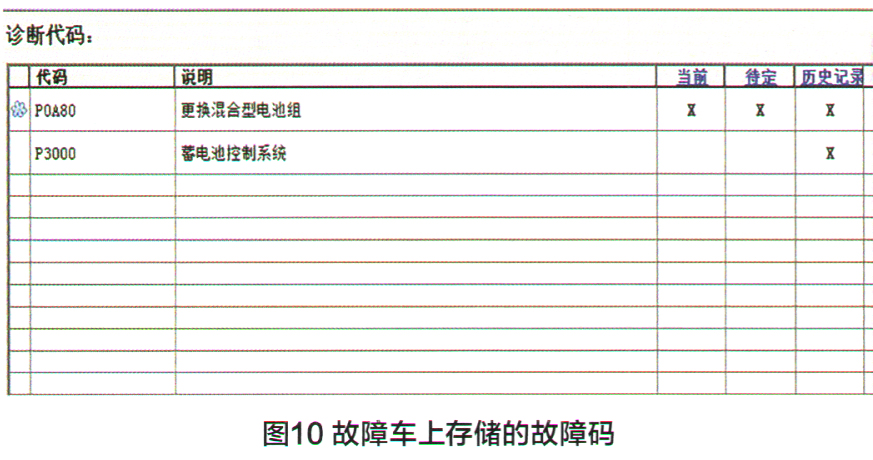

本着故障码优先的原则,首先使用丰田专用检测仪GTS,通过数据链路连接器DLC3连接车辆,进入车辆健康检查,进行所有故障码的读取,显示两个故障码:P0A80一更换混合型电池组;P3000一
蓄电池控制系统(图10)。
保存停帧数据后删除故障码再试车,行驶约10min后,故障现象重现,用GTS进行检测,仍然显示故障码P0A80。查看维修手册上关于该故障代码的描述为:
蓄电池单元之间的电压差大于标准值。可能的故障部位为:HV蓄电池、
蓄电池智能单元(图11)。
如果HV蓄电池发生故障时,停帧数据会有如下两个特征:
1一个或者几个
蓄电池单元的电压值下降(与下一个单元的电压差为1V或者更高)
如果
蓄电池智能单元发生故障时,则所有
蓄电池单元电压值有一定的规律。
根据提示检测故障部位,计划进行检查
蓄电池智能单元和HV蓄电池。
丰田专用智能检测仪GTS有读取故障码、
数据流、主动测试及快照等功能,其中读取
数据流功能,能在无需拆下任何零件即可读取开关、传感器、执行器的数值或状态。这种非侵入式检查非常有用,可在零件或配线受到干扰之前发现间歇性状况或信号。进行故障排除时,尽早读取数据列表信息可节省诊断时间。
将智能检测仪GTS连接到DLC3,并将电源开关置于ON(READY)位置,选择以下菜单项:
混合动力控制系统、数据列表、选择Battery Block VoL-V01 toV17。发动机充分暖机并关闭空调,左脚用力踩下制动踏板,将换挡杆移至D位置,右脚完全踩下加速踏板时,记录数据列表中的各
蓄电池单元电压。根据表1所示各组奇数组和偶数组之间
蓄电池单元电压,检查各组电压差是否为0.3V或更高。故障车HV蓄电池单元电压实际测量值如图12所示,可以看出,HV蓄电池组中V07与V08单元的电压压差为1.46V,大于0.3V,其他各组电压差值都小于0.3V,因此,可基本排除因
蓄电池智能单元引起的故障。
