奥迪A6L轿车右侧空调出风口吹热风
来源:本站整理  作者:佚名  2020-12-10 09:04:14

     一辆行驶里程约9.8万km、搭载2.0T发动机的2015年大众奥迪A6L( C7)轿车。车主反映:该车开空调右侧出风口往外吹热风,在其他修理厂更换了右侧冷暖风门伺服电机,未能排除故障。

故障诊断:
    接车后,首先验证故障现象,打开空调将温度调至最低,右侧风口吹热风,用温度计测量风口温度,高达56℃。连接诊断电脑,在空调控制单元中发现存储有故障码B108D31一右侧温度风门伺服电机没有信号,主动静态(图1),且该故障码无法被清除。
    故障车型的风门电机由Lin总线(本地内部网络连接数据总线)控制。空调控制单元为主模块,内部集成了本地内部连接网络指令器;伺服电机为从模块,内部集成了智能型电子结构,是本地内部连接网络的执行元件。伺服电机通过本地内部连接网络数据信号从本地内部连接网络、指令器、空调控制单元中获得任务,空调控制单元通过指令器询问伺服电机的实际位置,并将实际值与额定值进行比较。通过分析风门电机的控制原理可以看出,引起故障码中单个伺服电机无信号的可能原因有:伺服电机的供电搭铁故障、伺服电机的Lin总线线路故障、伺服电机本身故障。
    查看故障车型空调系统电路简图(图2),其Lin线上连接了10个类似的伺服电为:自动空调控制单元的T16p/1端子、a伺服电机的2号端子、a伺服电机的3号端子、b伺服电机的2号端子、b伺服电机的3号端子等。伺服电机4号端子由自动空调控制单元供电,1号端子通过空调线束中的节点与车身搭铁。
    由于该车不久前刚更换了右侧温度控制风门电机V159,为谨慎起见,我们首先拆掉手套箱并对V159进行检测。测量其4号端子的供电电压,为12V,且能点亮5W试灯;测量其1号端子与接地之间的电阻,为0.5Ω,阻值正常;测量V159处Lin线波形,如图3所示,图中蓝色为V159的3号端子上的波形;红色为V159的2号端子上的波形。

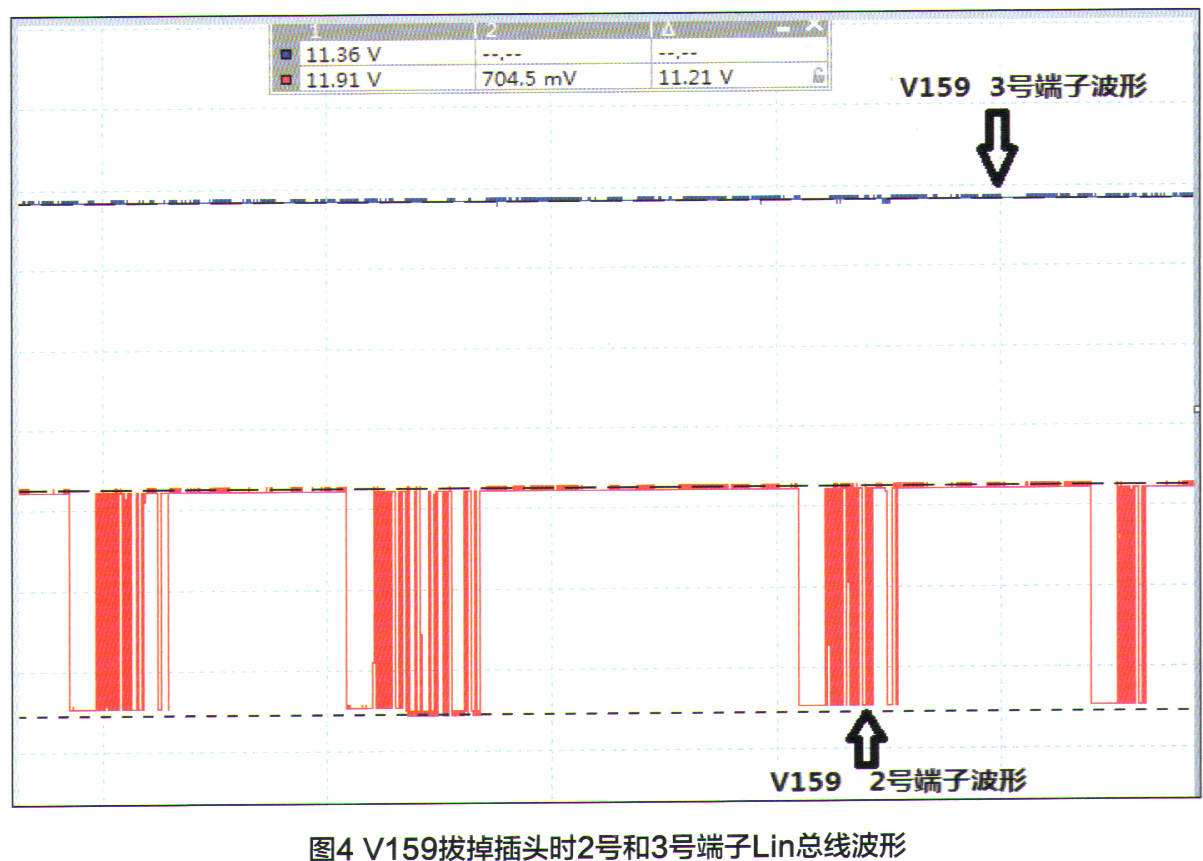

    图3中的表格是示波器软件的对Lin总线波形译码得出的,从波形来看,Lin线是由12V高电平不断地被拉低来传递数据的,V159的2号端子和3号端子波形基本一致,波形中有几个数据不完整的波形输出,但无法判断这种不完整的波形是不是由V159造成的。拔掉V159的插头,测量其2号端子与3号端子的波形(图4)。

[1] [2]  下一页
